污水处理厂整套工艺CAD施工图纸(紫外线消毒).dwg

0 主题	0 帖子	1426 积分

Rank: 8 Rank: 8

发表于 2020-10-16 22:20:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情某污水处理厂整套工艺施工图，包括流程图、粗格栅及提升泵站施工图、细格栅及涡流沉砂池施工图、生化池（SBR）施工图、鼓风机房施工图，污泥浓缩脱水机房施工图、紫外线消毒施工图等8套图纸。

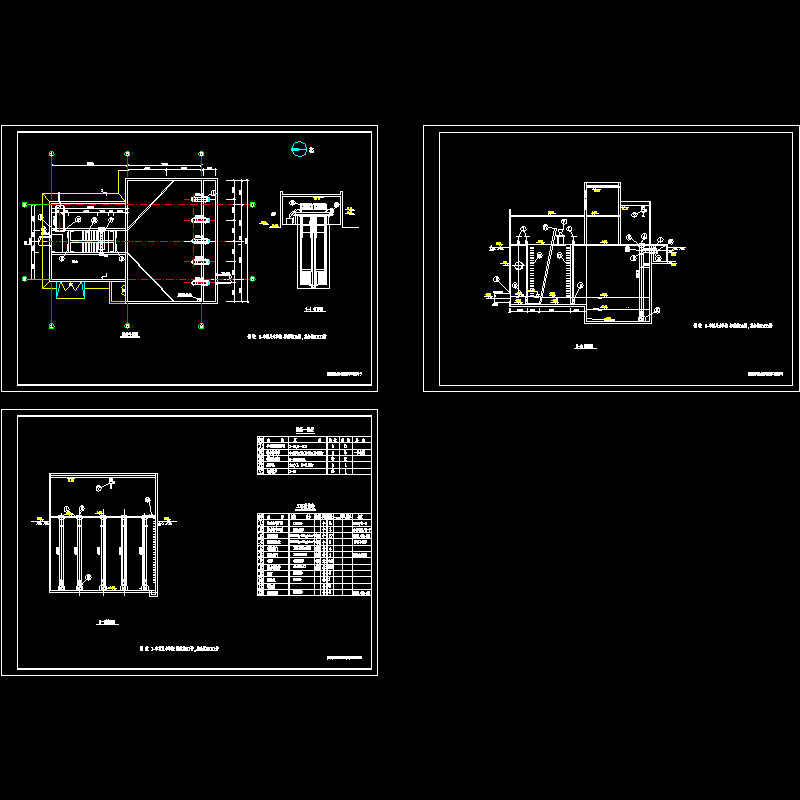

粗格栅及提升泵站施工图.dwg

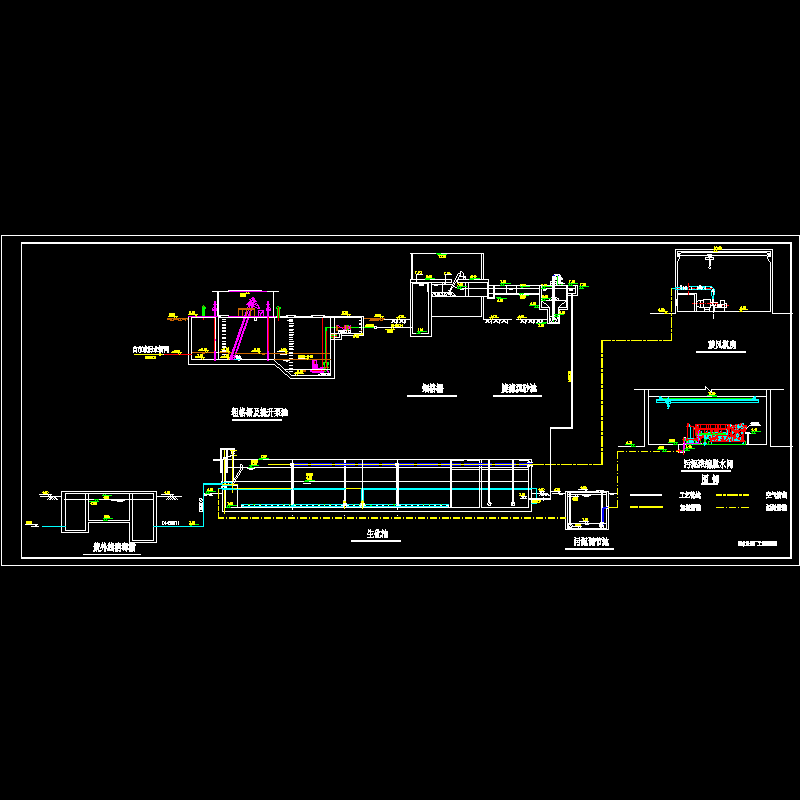

流程图.dwg

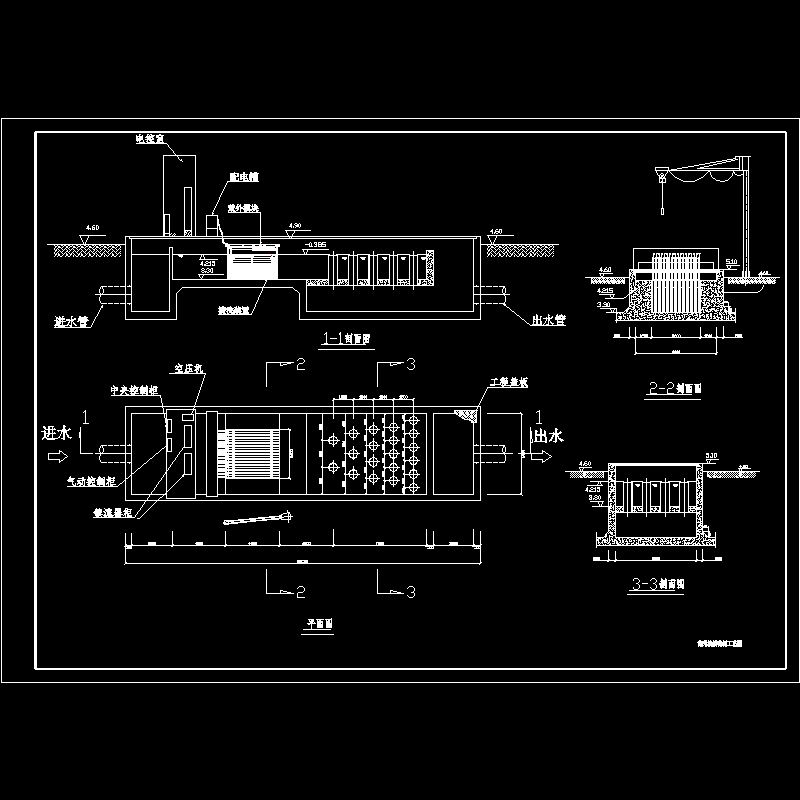

紫外线消毒施工图.dwg

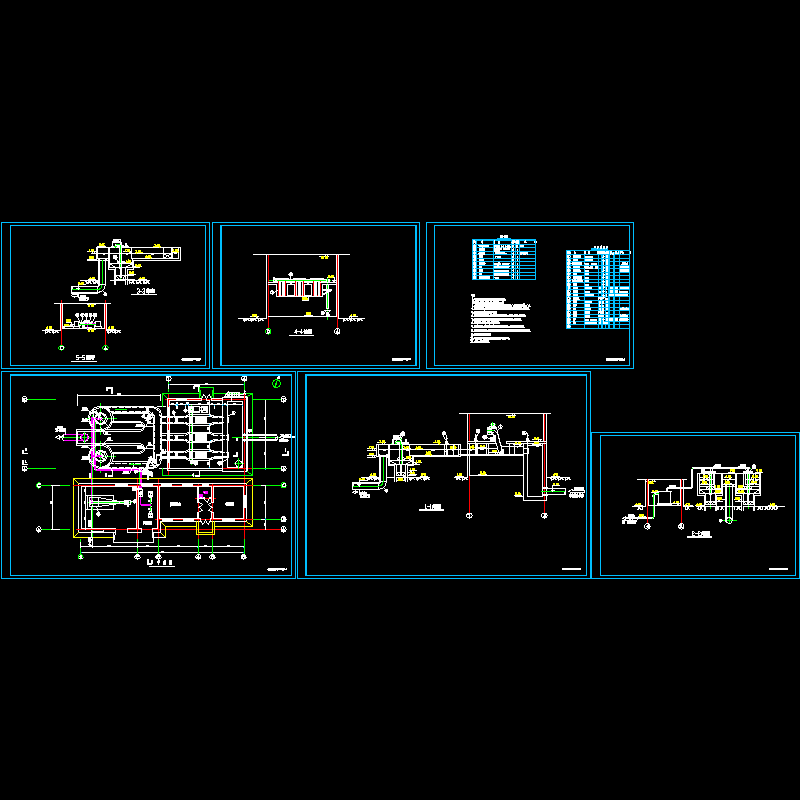

细格栅及涡流沉砂池施工图.dwg

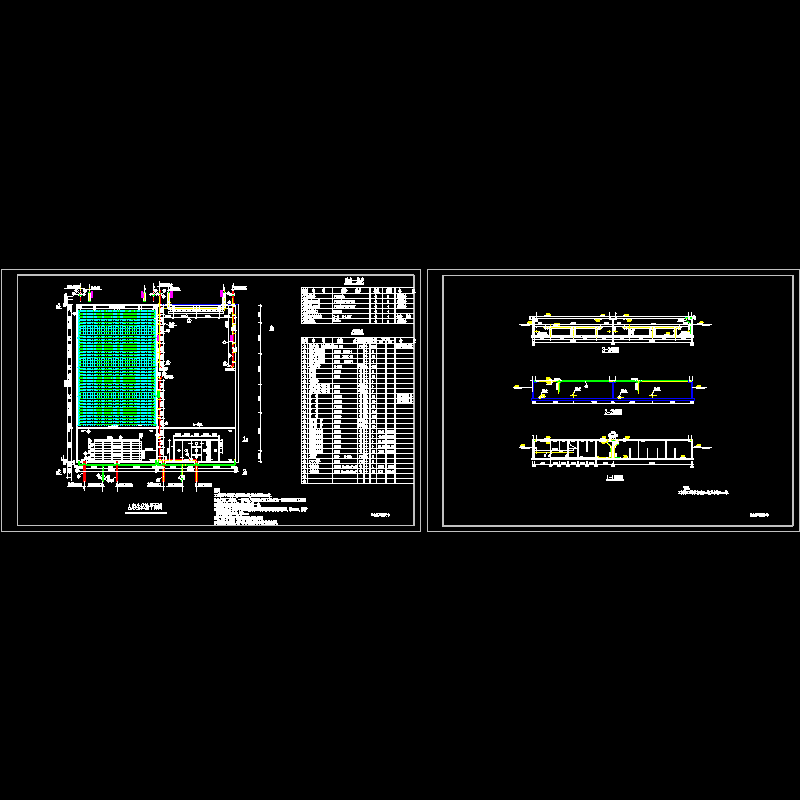

生化（sbr）施工图.dwg

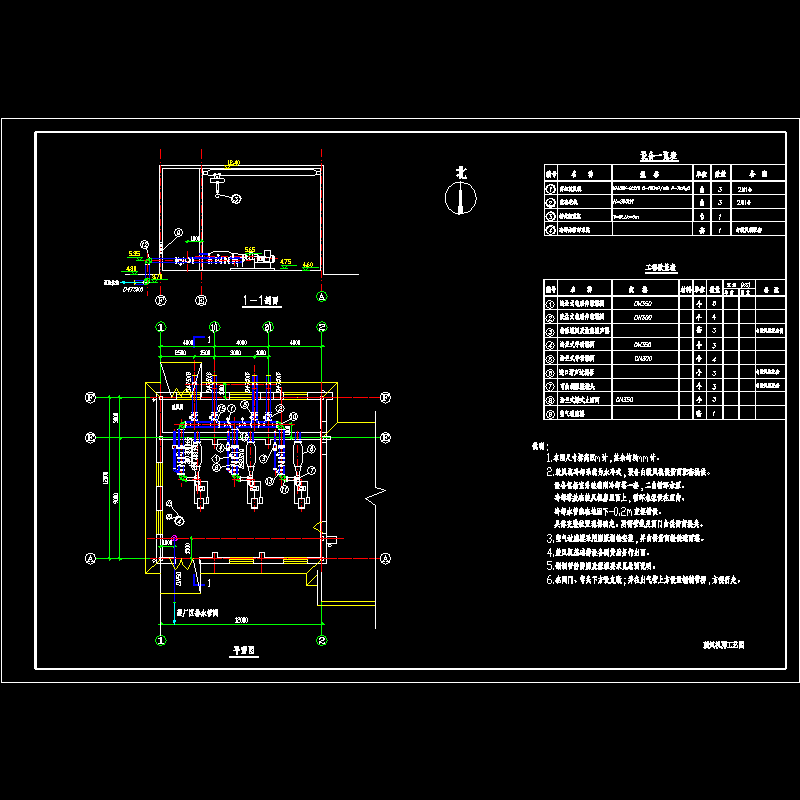

鼓风机房施工图.dwg

污泥浓缩脱水机房施工图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

1.31 MB

下载售价: 100 积分 赚积分
