2层污水处理厂细格栅间及曝气沉砂池建筑、结构设计方案CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.7kN/平方米
• 参考图纸：27张
• 图纸年代：近代

东莞某污水处理厂细格栅间及曝气沉砂池建筑、结构设计图
该资料为：东莞某污水处理厂细格栅间及曝气沉砂池建筑、结构设计图
该资料包含：
建筑、结构设计说明、池顶平面图、平面图及卫生间详图、立面图及屋面排水图、剖面图、墙身大样图、桩基布置图、底板配筋平面图、细格栅间楼板配筋平面图、细格栅间池壁配筋平面图、细格栅间池壁配筋剖面图、曝气沉砂池池壁配筋平面图、曝气沉砂池池壁配筋剖面图、曝气沉砂池楼板配筋图、曝气沉砂池构件配筋图、楼梯及梁配筋图、细格栅间吊车棚结构图、闸孔埋铁布置图、洗砂车间框架配筋图、洗砂车间屋面及雨罩配筋图、洞口加固图、管道包封结构图共27张图纸。

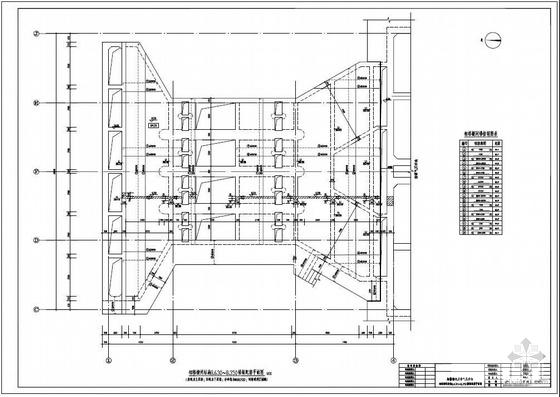

第 1 张图

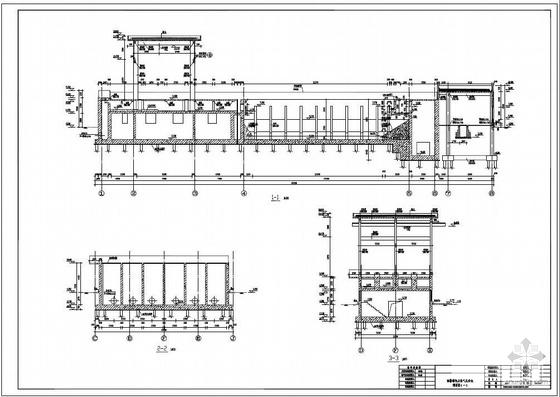

第 2 张图

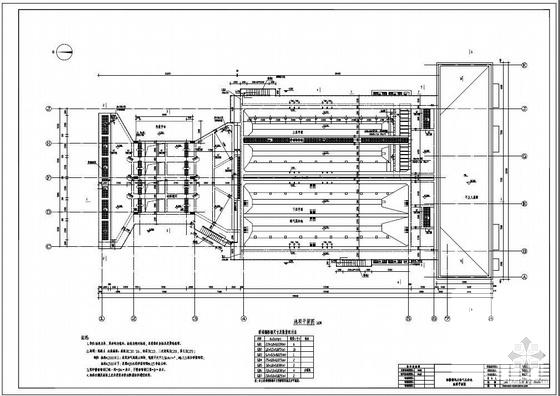

第 3 张图

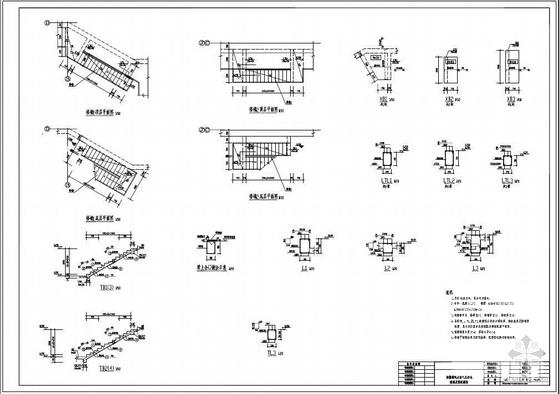

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
