污水厂细格栅间及涡流沉砂池施工CAD图纸
- 设计详细说明：有
- 类型：污水处理厂
- 处理技术：格栅筛网,沉淀,过滤
- 工艺流程选介：其他
- 设计阶段：施工图设计
- 参考图纸：20张以上
- 规模：5-10万吨/天
附件详情
该项目为咸宁市某河污染综合治理工程细格栅间及涡流沉砂池,建筑耐火等级为二级，建筑抗震设防烈度为6度，建筑物设计使用年限为50年。
混凝土结构使用环境类别：二a类。结构构件的裂缝控制等级为三级，最大裂缝宽度限值：0.2mm。
设计荷载：（1）接触消毒池顶板活荷载2.0KN/m2；（2）地面活荷载10.0KN/m2； (3)楼梯活荷载2.5KN/m2。
结构混凝土保护层：底板为40mm，井壁为35mm，梁、柱为40mm，顶板、走道板为30mm，孔洞加强为50mm。
本建筑物±0.000相当于黄海高程22.100米。
沉砂池设计流量Q＝1.8m3/s,表面负荷124m3/m2.h，水力停留时间1.15min.
湖北省某污水厂细格栅间及涡流沉砂池施工图
湖北省某污水厂细格栅间及涡流沉砂池施工图
湖北省某污水厂细格栅间及涡流沉砂池施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

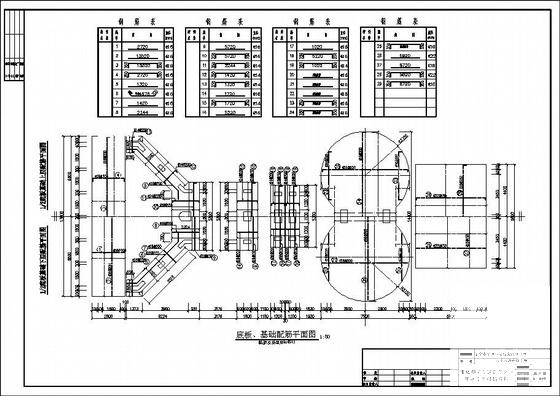

细格栅及沉砂池 - 1 -

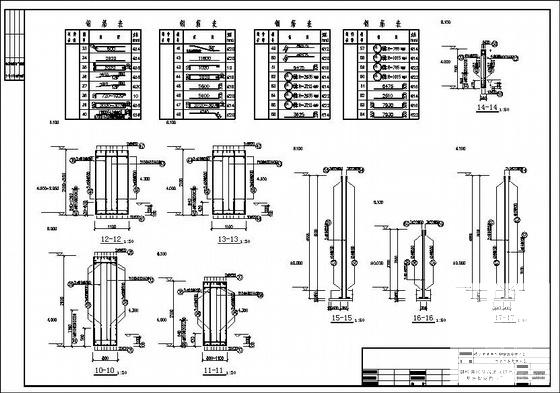

细格栅及沉砂池 - 2 -

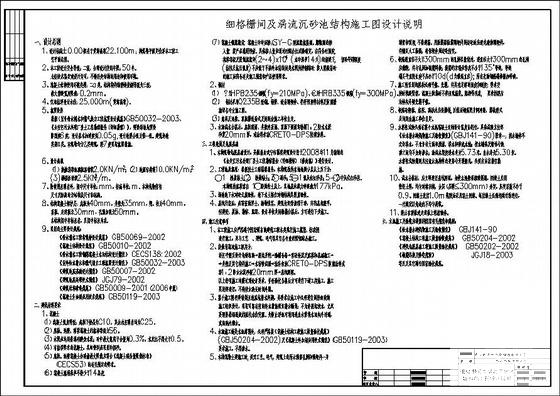

细格栅及沉砂池 - 3 -

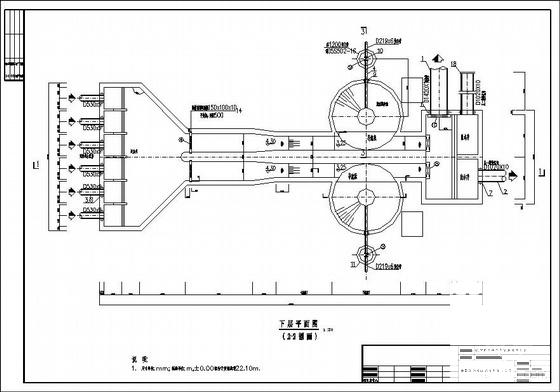

细格栅及沉砂池 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.58 MB
- 收藏次数：0
-
文件名称：
附件-995860895976688799575.rar
