细格栅及旋流沉砂池结构设计CAD施工图纸
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构,钢筋混凝土结构
- 钢筋混凝土结构：框架
- 特种结构：水池
- 基础形式 ：混凝土基础,筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.75kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
某细格栅及旋流沉砂池结构设计图
该资料为：某细格栅及旋流沉砂池结构设计图
该资料包含：
结构设计总说明、底板及KZ施工图、顶部模板图、池壁模板图、剖面图、平面梁配筋图、池壁配筋图、顶板配筋图共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

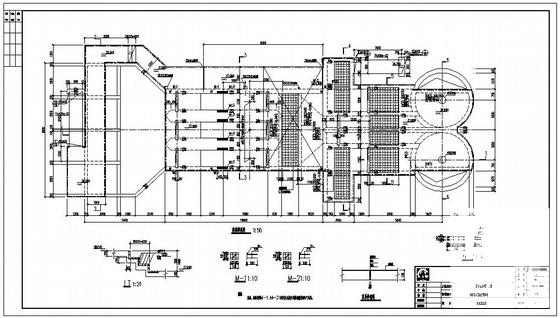

细格栅及旋流沉砂池 - 1 -

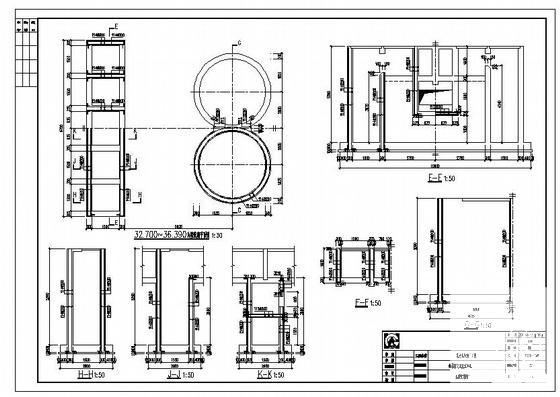

细格栅及旋流沉砂池 - 2 -

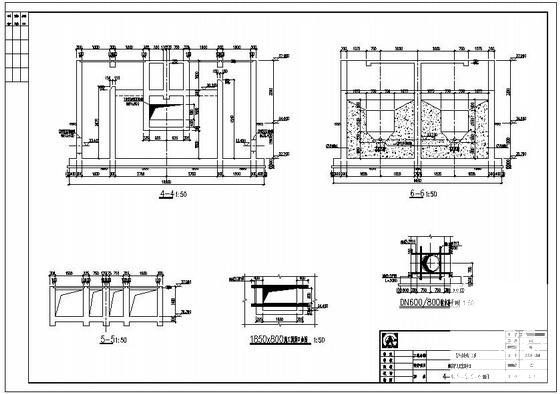

细格栅及旋流沉砂池 - 3 -
细格栅及旋流沉砂池 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.7 MB
- 收藏次数：0
-
文件名称：
附件-995877880706987567088.rar
