污水处理厂工艺CAD施工图纸(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有

附件详情

设计内容：重庆某污水处理厂工程设计处理规模2500m3/d，出水执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准；
项目规模：规模为2500m3/d；
主要构筑物设计参数：
厌氧池：设计流量104m3/h，停留时间24h
接触氧化池：设计流量104m3/h，接触时间4.5h
容积负荷1.13Kg.CODcr/m3.d
沉淀池：设计流量104.0m3/h，表面负荷1.56m3/m2.h
一级湿地池：设计流量104.0m3/h，表面水力负荷1.14m3/m2.d
有机负荷0.137Kg.CODcr/m3.d
二级湿地池：设计流量104.0m3/h，表面水力负荷0.71m3/m2.d
有机负荷0.045Kg.CODcr/m3.d
消毒池：设计流量104.0m3/h，停留时间0.52h
湿地植物：湿地植物主要考虑芦苇、风车草、水生美人蕉、菖蒲等水生植物，以及重庆地区能生长的植物。

2012年 11张

系统流程图

安装

厌氧池、接触氧化池、沉淀池平面图

图6

污水处理工艺流程

第 1 张图

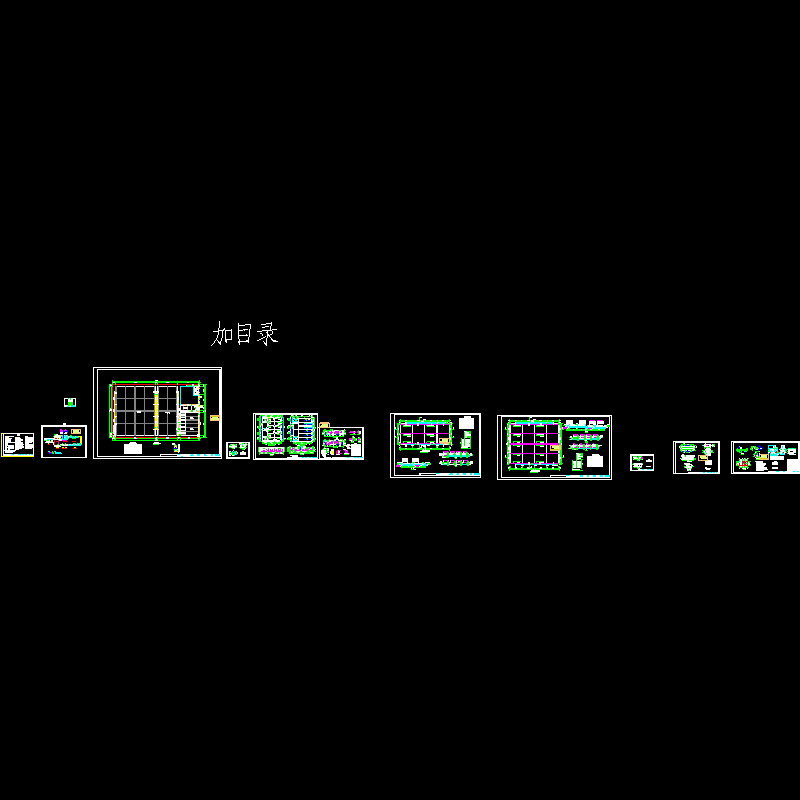

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
