一份4层办公楼通风空调CAD施工图纸

hhtu3yy · 发表于 2020-2-27 12:39:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,餐饮,其他
建筑高度类型：多层建筑
建筑设计面积：11905平方米
建筑地上层数：4层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,机房,其它
冷热源：水地源热泵
空调系统：空气-水系统
水系统：定流量,双管制
项目所在地：北京

附件详情

设计施工说明
资料目录
主要设备材料表

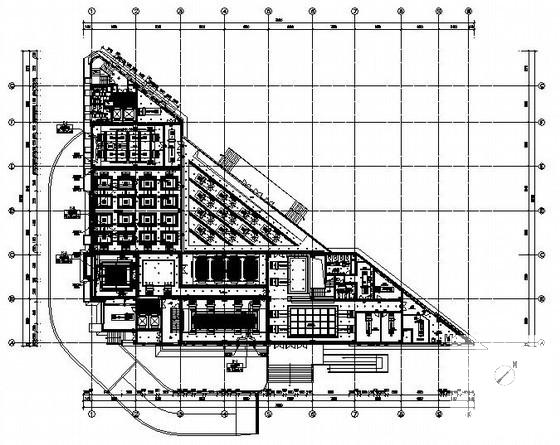

空调风管平面图

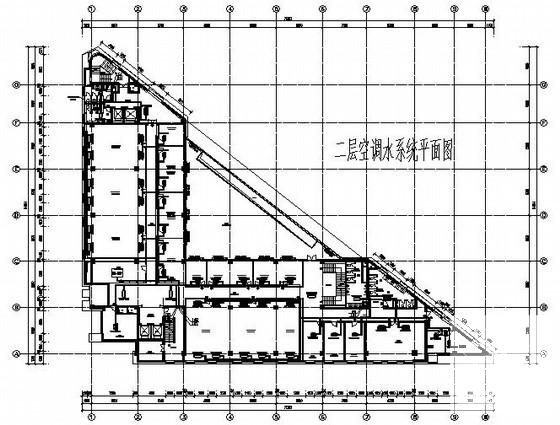

空调水管平面图
排烟平面图
通风平面图

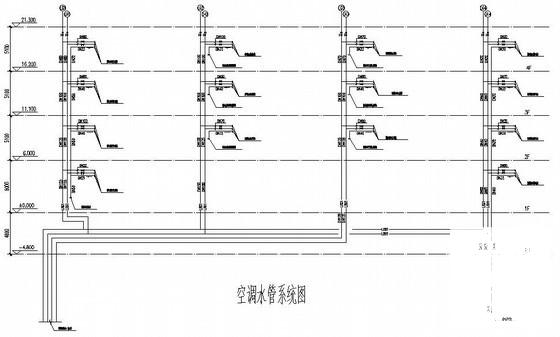

空调水管系统图
热泵机房设备管路布置平面图

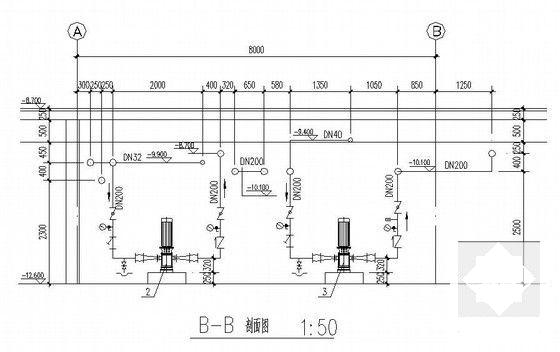

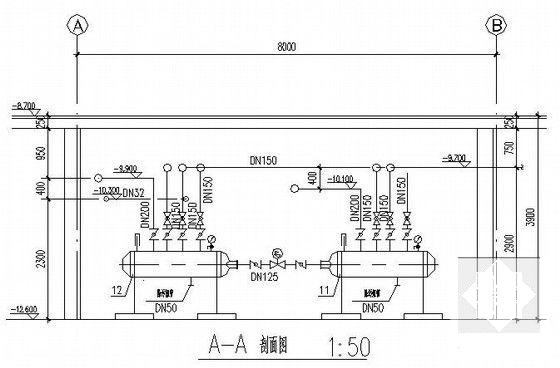

热泵机房设备管路布置剖面图
空调机房详图
热泵机房流程图
设备安装详图
大样图

附件详情

该项目为北京某办公楼通风空调工程，檐口高度24米。总建筑面积约为11905平米，空调面积约为6000平米。本建筑首层、二层、三层、四层为办公用房，地下一层为厨房及餐厅，地下二层~地下三层为地下车库。设计范围：排烟设计；空调系统及冷热源设计；设备用房、公共卫生间以及地下车库等机械通风设计。
空调设计：1.该项目应建设单位要求，空调冷热源采用地源热泵供给。冬季提供40~45℃热水，夏季提供7~12℃冷水。冬季空调热负荷为1035.8KW，热指标为136w/m2。夏季空调冷负荷为985.6KW，冷指标为130w/m2。 2.本空调水系统为两管制，冷机侧为定流量系统，用户侧为变流量系统，总供回水管间设置压差控制器。外网地源侧循环系统及空调冷(热)水系统各设一套定压罐定压，定压点设在循环水泵的吸入口。系统补水用软化水.3.该资料首层中庭、大堂多功能厅及多功能厅空调采用吊顶式风机盘管加新风换气系统。另外，二、三层中庭部分采用立式明装风机盘管，空调部分负荷由落地式风机盘管承担，空调供回水管及凝水管位于一层顶梁下。4.本建筑二层~四层空调部分均采用风机盘管加新风系统。风机盘管系统只承担室内负荷，新风系统负担冬夏季换气。5.该项目全楼设计总新风量为19000m3/h，其中1000m3/h的新风设热回收装置，回收量大于40% ....，图纸20张。
