附件设计说明：有
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑设计面积：28000平方米
-
建筑地上层数：21层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：35张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,冷热源
-
冷热源：水地源热泵
-
空调系统：空气-水系统
-
送风方式：散流器送风
-
节点大样：水箱,风机盘管,空气处理机组
附件详情
-
空调通风设计施工说明
-
空调器接管示意图
-

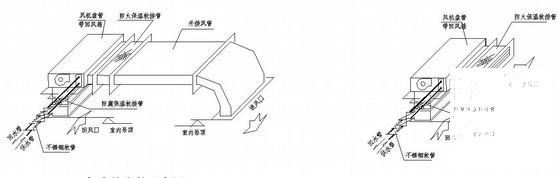

风机盘管接管示意图
-
方形膨胀水箱外形尺寸及接管示意图
-

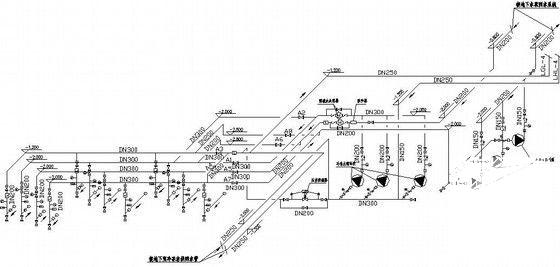

空调机房管道系统图
-
空调水系统图
-

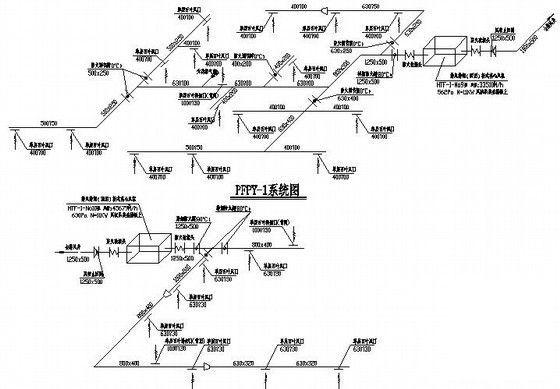

防排烟系统图
-
地下室通风排烟系统图
-
空调机房基础图
-
地下室通风排烟平面图
-

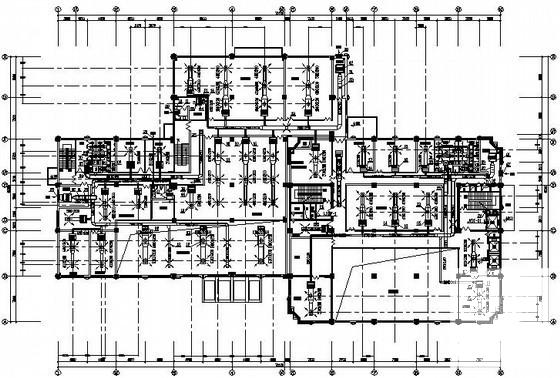

底层空调通风平面图
-
空调水系统平面图
-
主要设备材料表
附件详情
该项目是一栋二十一层的xx办公大楼建筑,总建筑面积:27849平方米，高33米。首层作营业厅,大堂,办公室等，二~二十一层均为办公室，接待室，会议室等。本建筑采用集中式空调系统，选用水源热泵机组作冷热源，冷却水取用地下水。地下水系统采用二次循环系统，其中一次系统为深井泵抽水回灌系统，二次系统为地下水在水源热泵机组中的循环系统......
一层营业厅,大堂,三层大会议室等采用吊顶式空调器侧送或下送风,一~二十一层办公室,小会议室,接待室等均采用风机盘管加新风方式。
地下室设机械排风系统，汽车库排风与排烟合用一套系统，设备房排风与内走道排烟合用一套系统，平时排风，火灾时转为排烟......
，图纸共35张。
