小区地下室采暖通风设计CAD施工图纸(机械排烟系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计内容：通风,采暖,防排烟
• 采暖系统：散热器供暖

附件详情

地下汽车库设置机械排风系统七个，地下汽车库设置七个机械排烟系统，与排风系统合用。热源制备：由附近小区提供60/50°C热水做为小区采暖热源。该项目地下室采暖散热器选用无砂型四柱760铸铁散热器。

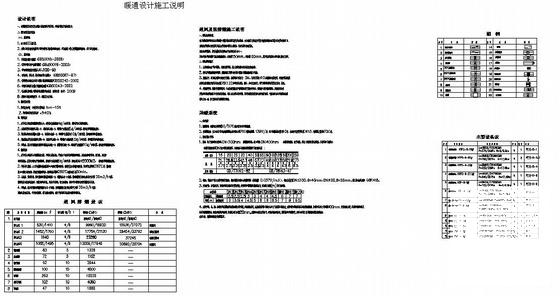

第 1 张图

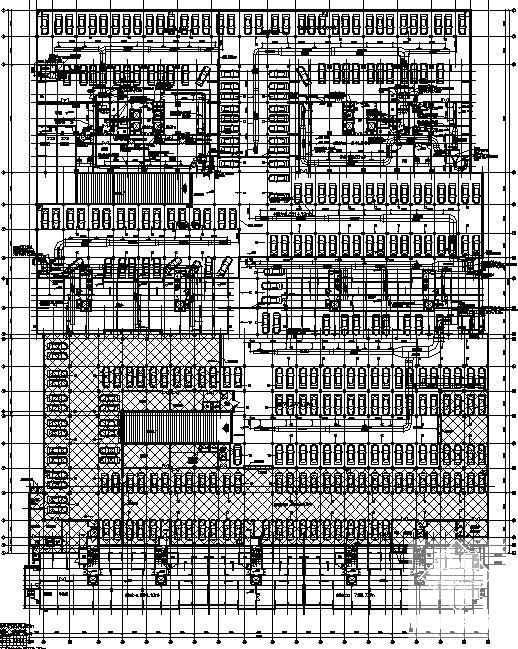

第 2 张图

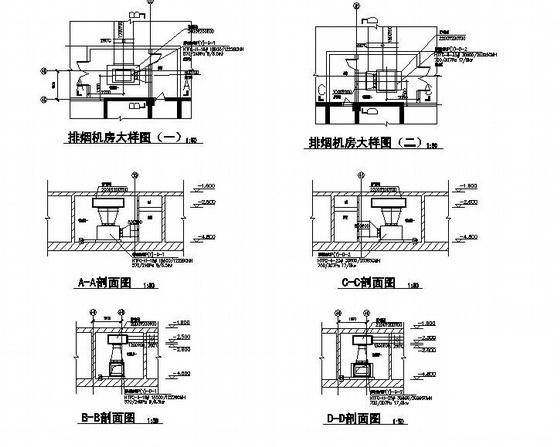

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
