多栋高层住宅小区采暖通风及防排烟系统设计CAD施工大样图(dwg)

wowow66 · 发表于 2020-8-26 20:34:20

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：住宅
建筑高度：高层建筑
建筑面积：50000平方米
地上层数：27层
地下层数：2层
图纸设计深度：施工图
参考图纸：16张
设计内容：通风,采暖,防排烟,冷热源,其它
冷热源：市政热网
采暖系统：散热器供暖
送风方式：散流器送风
项目地址：山东

一、项目概要：

该项目位于山东省，是一个多栋高层住宅小区建筑项目，地上27层，地下2层，总建筑面积约50000平方米。

图纸内容主要包含设计施工说明，主要设备材料表及图例，通风平面图，采暖平面图，管井大样图，采暖系统立管图等...

二、采暖系统：

1、该项目采暖系统干管为下供下回双管异程式系统，竖向分三个区，由室外市政热水与换热站分别供水；根据甲方提供资料，市政热水分为循环水与高温水，根据甲方要求，该项目室内低区中区由市政循环水供水，高区采暖由市政高温水经换热后供给；市政高温水参数为：130℃/70℃，换热后的二级网供回水温度为80℃/60℃；市政循环水设计供回水温度为70℃/55℃循环水资用压力为0.07MPa，高温水资用压力为0.04MPa。

2、系统低区工作压力为 0.4MPa，中区工作压力为 0.7MPa，高区工作压力为1.1MPa 。

3、采暖系统采用共用立管的分户独立系统形式；户内采用水平单管跨越式系统。

4、采暖系统采用分户热计量的计量方法，在每户安装户用远传热量表作为热量结算点，直接进行分户热计量,且预留套管...

三、通风系统：

卫生间均设置子母风道的排气竖井,卫生间换气次数为10次/h...

四、防排烟系统：

1、地上部分靠外墙的楼梯间、消防合用前室及防烟楼梯间前室均采用可开启外窗的自然排烟设施，靠外墙的防烟楼梯间，每 5层内可开启排烟窗的总面积不应小于 2平方米。

2、地下室及走道均采用自然排烟形式，可开启外窗面积满足地面面积的2%...

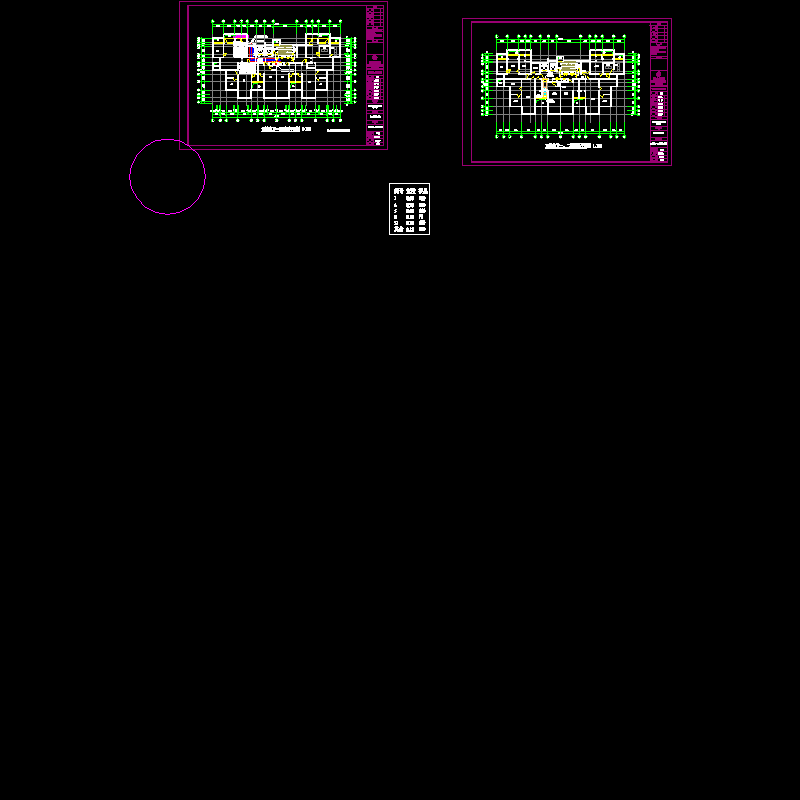

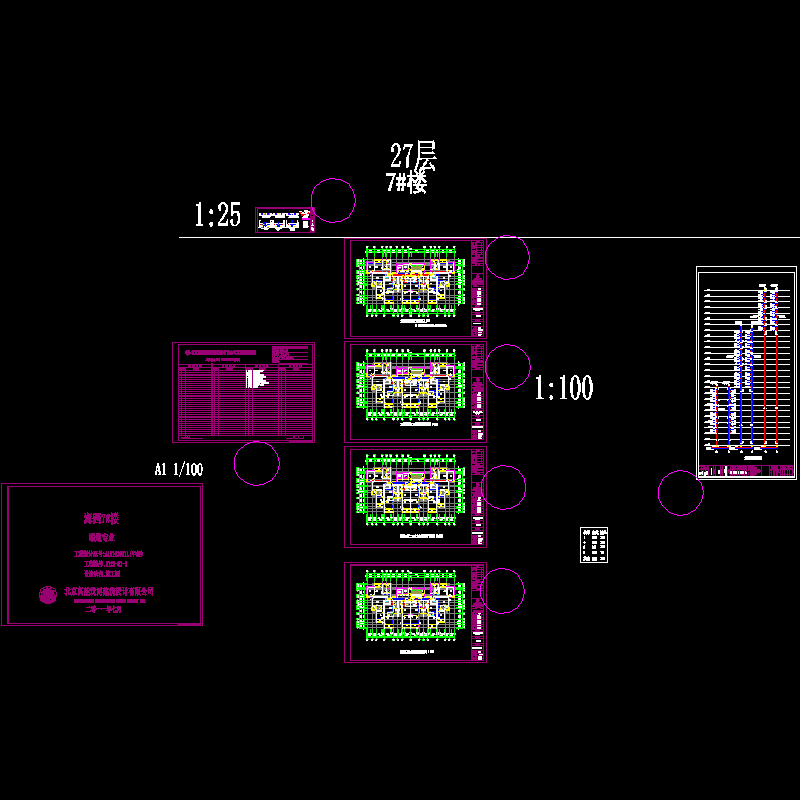

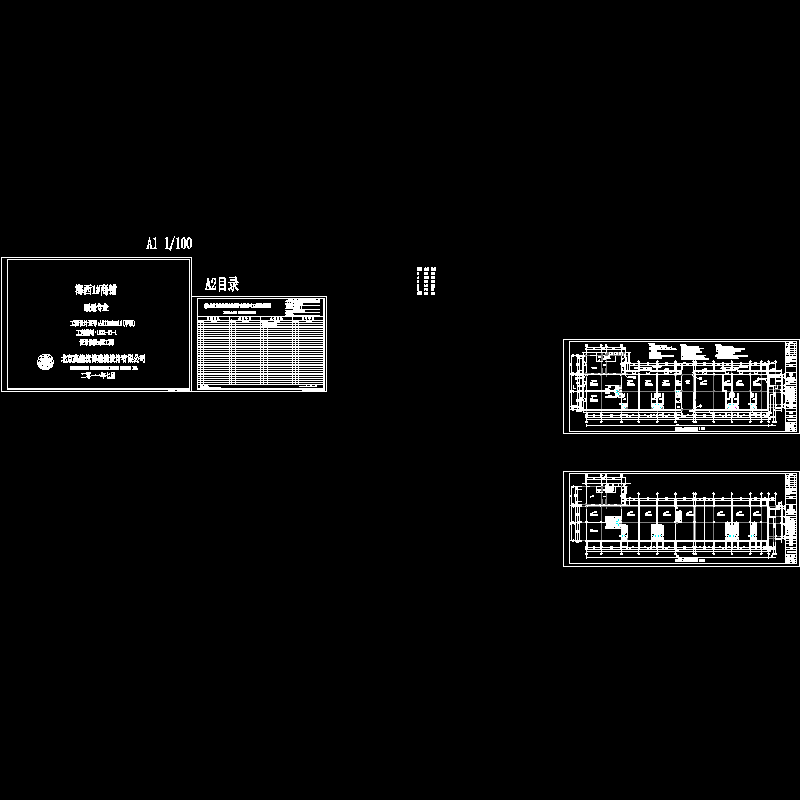

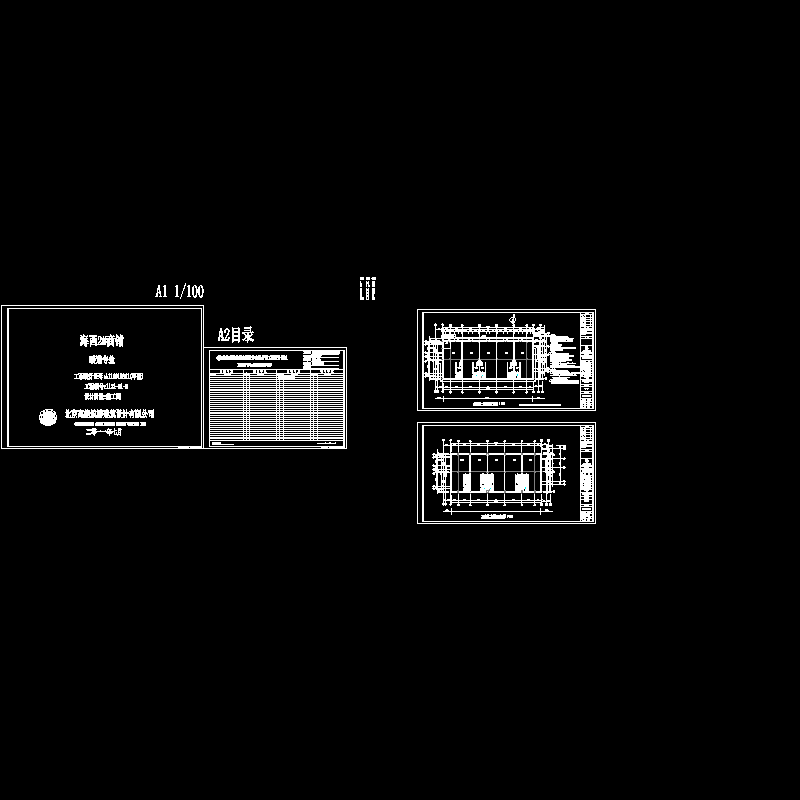

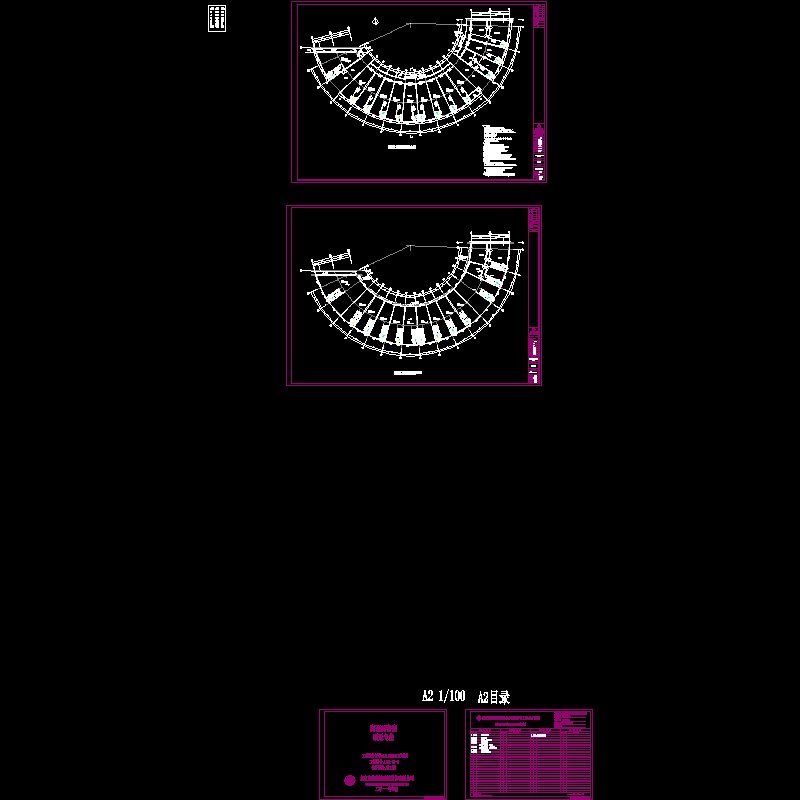

7#楼地下一层采暖平面图

7#楼三层采暖平面图

7#楼四层-二十层采暖平面图

7#楼二十一-二十六层采暖平面图
