超高层住宅楼采暖通风及防排烟系统设计CAD施工图纸(dwg)

rtjhjknn · 发表于 2020-8-26 20:38:27

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：住宅
建筑高度：超高层建筑
建筑面积：45128.83平方米
地上层数：45层
地下层数：2层
图纸设计深度：施工图
参考图纸：11张
设计年代：近代
设计内容：通风,采暖,防排烟,其它
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目地址：甘肃

一、项目概要：

该项目位于甘肃省，是一个超高层住宅楼建筑项目，地上45层，地下2层，总建筑面积：45128.83平方米。

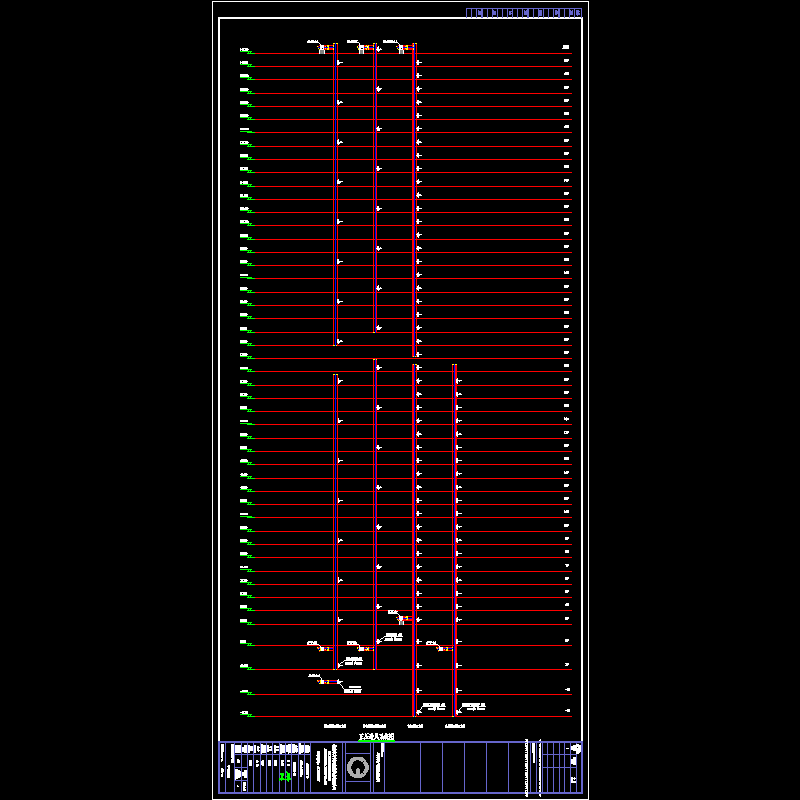

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，正压送风系统图，平面图，采暖平面图等...

二、采暖设计：

1.该项目住宅采暖方式采用低温热水地板辐射供暖，热源由燃气壁挂炉提供。采暖供回水温度为60/50°C，工作压力为0.4MPa。入户大堂采用低温热水地板辐射供暖，采暖供回水温度为60/50°C。一、二层商铺采用散热器采暖,采暖供回水温度为85/60°C。热源均由市政热力的120/70°C热水经二次换热后提供。采用散热器采暖...

三、通风防排烟系统：

1.防烟楼梯间、合用前室、前室均设机械加压送风系统。

2.每个防烟楼梯间的机械加压送风系统共分三段设置。地下部分为单独一个系统，加压送风机设在地下一层；1~22层为一个系统，加压送风机设在一层天花内；23层以上为一个系统，加压送风机设在屋顶；系统设置自垂百叶送风口，每二到三层设置一个，地下部分每层设置一个。系统设置自垂百叶送风口，每二到三层设置一个，地下部分设置一个,位于地下一层...

图纸展示：

地下二层通风防排烟平面图

地下一层采暖、通风、防排烟平面图

一层采暖、通风、防排烟平面图

二层采暖、通风、防排烟平面图
