高层综合楼采暖通风及防排烟系统设计CAD施工图纸（负荷计算书）(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,商业,娱乐,餐饮
• 建筑高度：高层建筑
• 建筑面积：28676.58平方米
• 地上层数：15层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,机房
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 水系统：同程式
• 送风方式：散流器送风
• 项目地址：河北

附件详情

• 设计施工说明
• 使用标准图目录
• 热力入口详图
• 双管系统散热器连接示意图
• 通风平面图
• 采暖平面图
• 防排烟平面图
• 采暖系统图
• 合用前室正压送风原理图
• 机械排烟原理图剖面图
• 地下室剖面图
• ......

附件详情

一、项目概要：
该项目为河北省张家口市1栋综合楼，总建筑面积28676.58m,其中地上建筑面积为25025.05m ,地下建筑面积为3651.53m,建筑高度为54.8m，地下一层，地上十五层。地下一层为车库，地上为办公、餐厅、厨房。采暖面积为24487.3m.......
二、采暖系统：
1.该项目采暖热源由厂区内换热站提供85/60°C热水。
2.该项目采暖总耗热量为768.9KW，平均采暖热指标为31.4W/m。
3.三层到十五层办公部分采暖系统采用上供下回垂直双管同程式系统，一、二层采暖系统采用上供上回水平同程式系统
4.采暖系统采用铸铁四柱760型（带腿）散热器......
三、通风排烟系统：
1.地下室生活水泵房设一套机械排风系统，换气次数按6次/h计算。
2.地下室一层车库为一个防火分区，二个防烟分区，排风和排烟共用一套系统，平时设一套机械排风排烟系统。
3.地下室柴油发电机房设一套机械排风系统，换气次数按15次/h计算，利用防火风口进行补风......

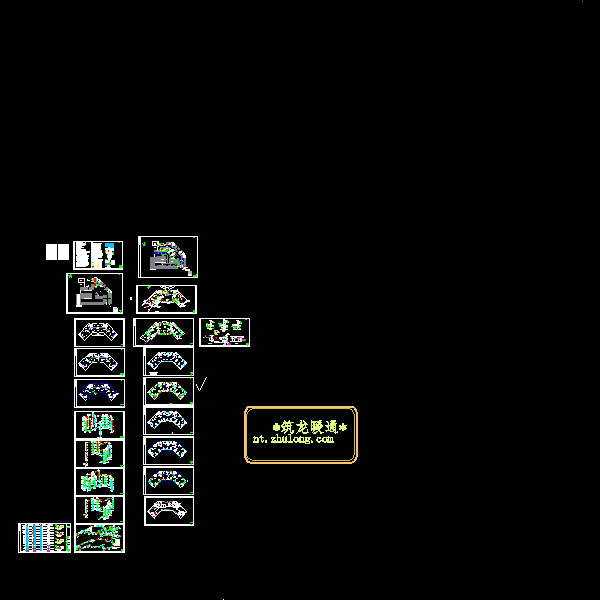

编制于2011年 图纸共21张

风机房平面图

高区采暖系统图

机械排烟原理图

平面图

地下一层通风平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
