高层住宅小区采暖通风及防排烟系统设计CAD施工大样图(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 项目地址：河南

一、项目概要：

本项目位于河南省，是一个高层住宅小区建筑，地上20层，地下1层。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖及通风平面图，采暖系统图，管井采暖干管系统图，采暖管井放大详图，采暖大样图等...

二、采暖设计：

1、该项目采暖供回水由小区热交换站提供。采暖供回水温度为80/60°C，采暖系统定压及补水由热交换站解决。

2、每栋楼采暖总耗热量393KW，采暖热指标31.1W/m 。最不利系统水阻力0.05MPa。

3、系统形式:户外为共用立管的分户双管下供下回供暖系统，各住宅单元地下室设专用热表间，为达到建筑节能可调节的要求，本采暖系统热力入口采用带热计量表的热水采暖入口装置，其安装详见豫标05YN7/P13，并在热力入口处设置自力式压差控制阀。采暖干管穿越建筑物外墙时应采取防水措施。

4、户内系统一户一表，每户自成独立采暖系统，锁闭阀、过滤器、热计量表等均装设于管道井内。过滤器采用Y型过滤器，规格60目/寸。

5、户内采用下分双管同程式热水采暖系统...

地下层采暖及通风平面图

十八层采暖平面图

十八层跃层采暖平面图

管井采暖干管系统图

第 1 张图

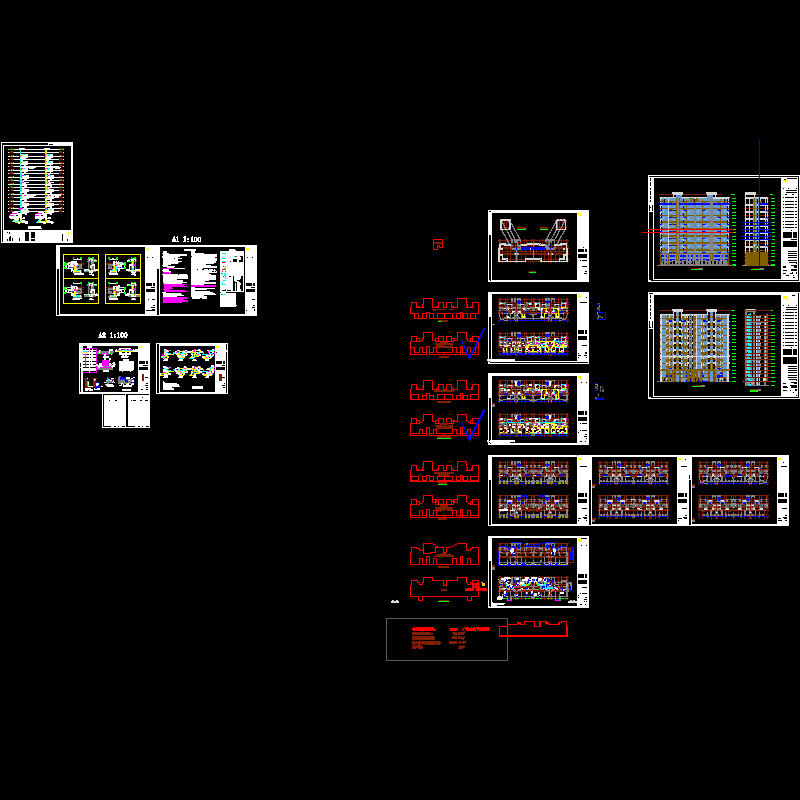

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:38:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
