高层安置住宅小区通风及防排烟系统设计施工CAD大样图

一、项目概要：

该项目位于福建省，是一个高层安置住宅小区建筑项目，地上34层，地下1层，建筑高度98.6m。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，加压送风系统示意图，平时通风防排烟平面图，风机房大样图，地上通风防排烟平面图，通风空调及防排烟平面图，人防通风设计说明，人防通风系统图、战时 通风防排烟 平面图，口部大样图，人防电站通风大样图，人防预埋留洞平面图，通风管穿密闭墙大样图，测压装置安装图，超压排气阀门安装图等...

二、空调系统：

采用分体空调...

三、通风防排烟系统：

通风系统：该资料需通风的房间及其通风换气量详见设计施工说明...

防排烟系统：1~4栋每个核心筒设置一个剪刀楼梯间，共4个防烟楼梯间分别采用机械加压送风的防烟措施。剪刀楼梯间加压送风系统地下与地上分开设置，地上部分正压送风系统采用分段送风方式，管井在第十八层标高处封堵，将楼梯间分为上下两段分别加压；6栋设置两个剪刀楼梯间，6栋剪刀梯间利用可开启外窗自然排烟，可开启外窗面积满足《高层民用 建筑设计防火 规范》...

图纸展示：

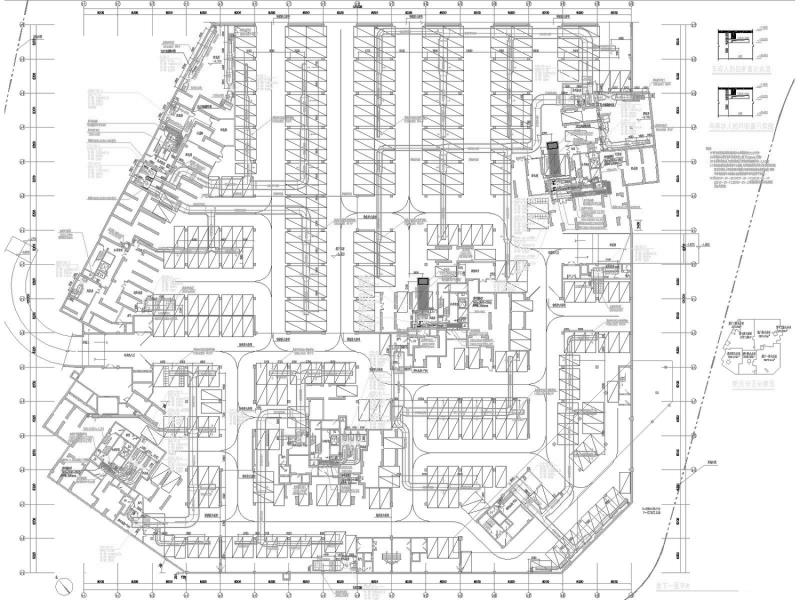

地下一层平时通风防排烟平面图

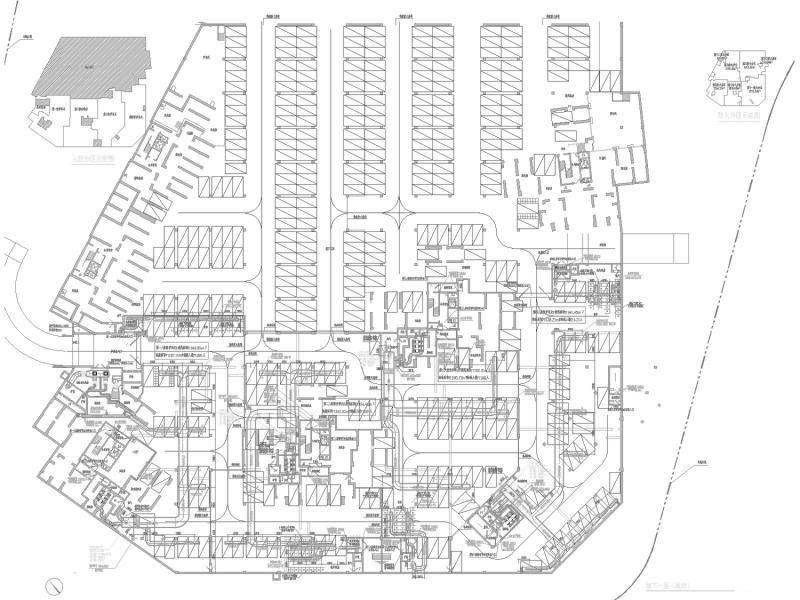

地下一层（战时）人防通风平面图

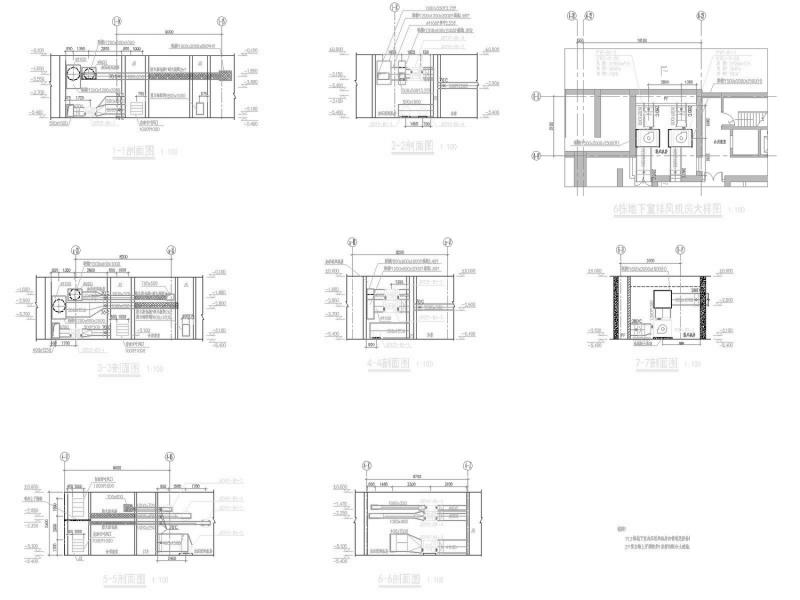

风机房大样图（二）

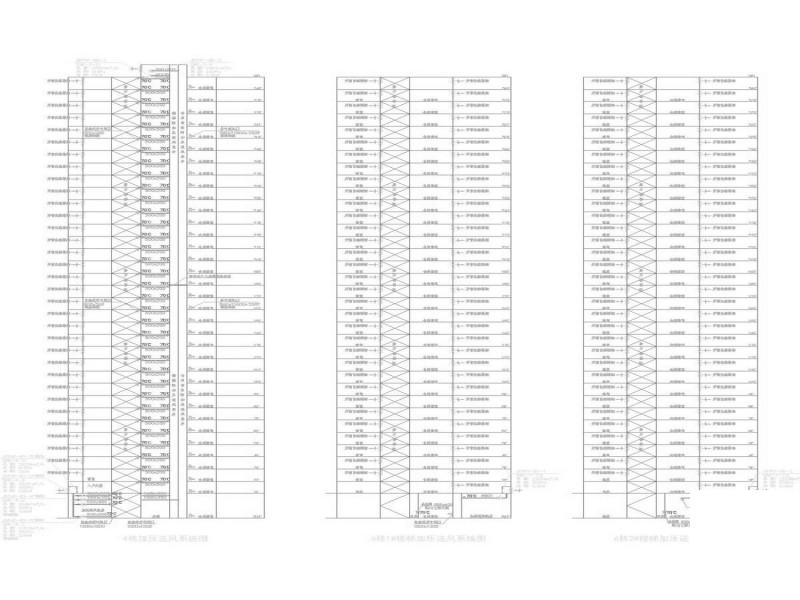

加压送风系统示意图（二）
