高层住宅小区通风防排烟系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：225000平方米
- 建筑地上层数：29层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 设计内容：通风,防排烟
- 送风方式：散流器送风
- 项目所在地：湖南
附件详情
该项目位于湖南省，是一个高层住宅小区建筑，总建筑面积约225000平米，地上29层，地下1层。图纸内容包含设计及施工说明，主要设备材料表及图例，平面通风配置图，正压送风配置图，正压送风系统图等...

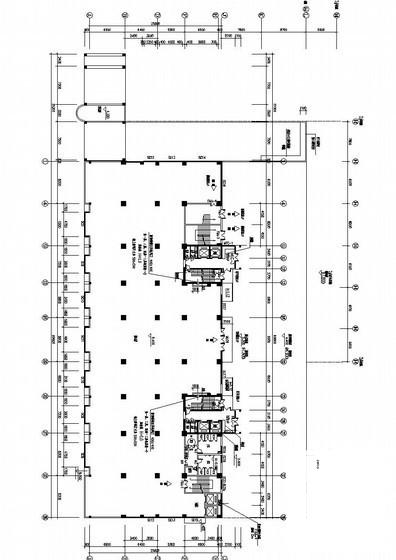

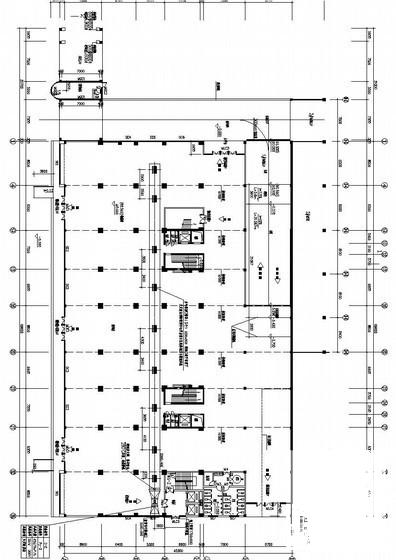

一层平面通风配置图
二层平面正压送风配置图

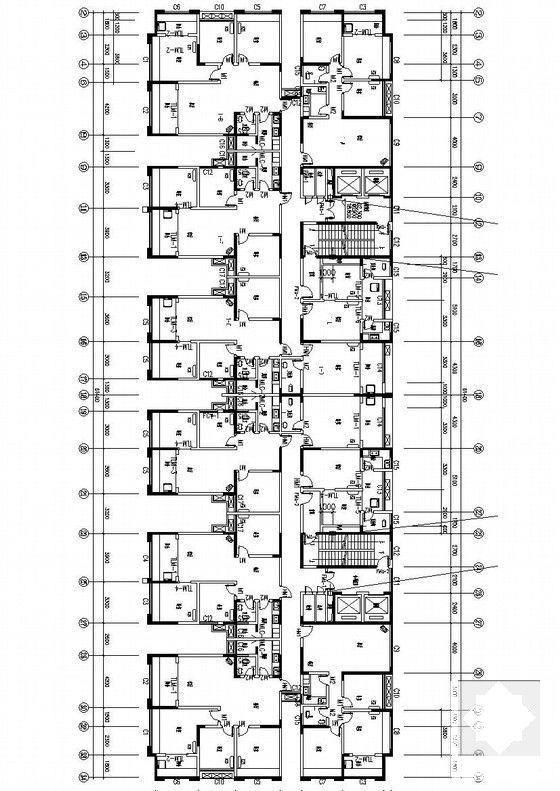

五-二十层平面正压送风配置图

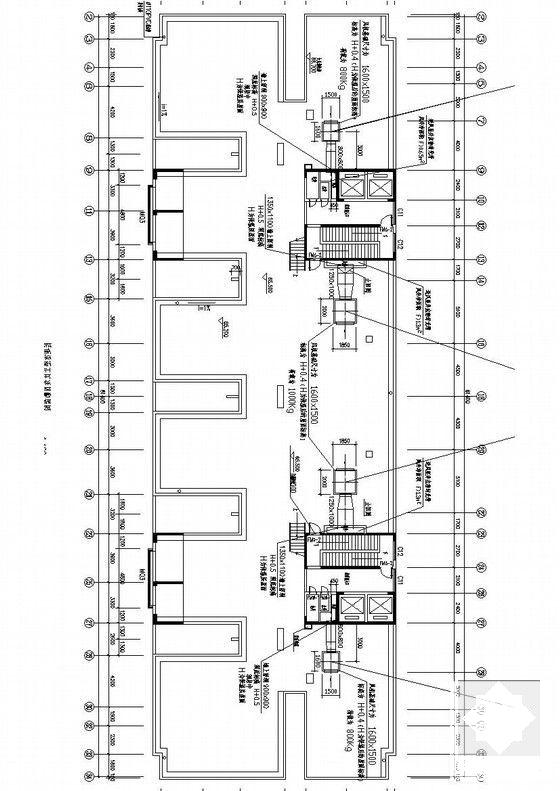

屋顶平面正压送风配置图
四层平面正压送风配置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
高层住宅设计图纸 - 1 -
高层住宅设计图纸 - 2 -
高层住宅设计图纸 - 3 -
高层住宅设计图纸 - 4 -
高层住宅设计图纸 - 5 -
高层住宅设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：2.92 MB
- 收藏次数：0
-
文件名称：
附件-995858009787785976608.rar
