[案例]高层住宅小区通风防排烟系统设计CAD施工图纸(机械加压送风)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 地上层数：31层
• 图纸设计深度：施工图
• 参考图纸：39张
• 图纸年代：近代
• 设计内容：通风,防排烟
• 送风方式：散流器送风
• 项目地址：江西

附件详情

一、附件详情：

该项目位于江西省，是一个住宅小区，地上30、31层不等，为一类高层住宅和商住楼。图纸内容包含设计施工说明，主要设备材料表及图例，通风平面图，加压送风系统示意图等...

二、 系统：

1)本楼防烟楼梯间、防烟楼梯间前室及合用前室分别设置机械加压送风系统，前室余压值为25-30Pa，防烟楼梯间余压值为40-50Pa。加压送风机设于屋顶，每层前室均设送风口，火灾时手动或电动打开着火层加压送风口，同时联动打开上、下层加压送风口及机房层加压送风机运行。

2)电梯机房按每小时15次，卫生间按每小时10次换气次数计算通风量。

3)住宅厨房竖向排气道应具有防火、防倒灌及均匀排气功能...

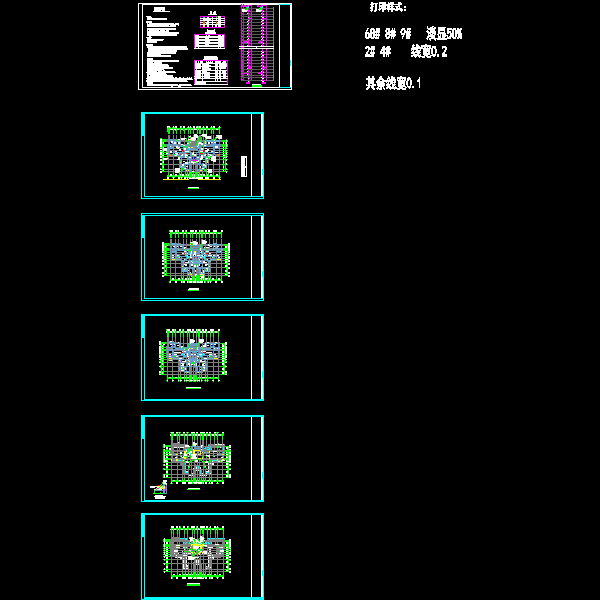

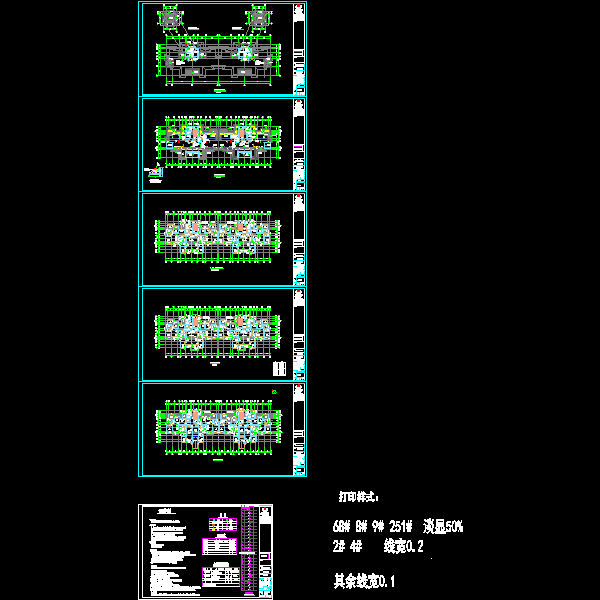

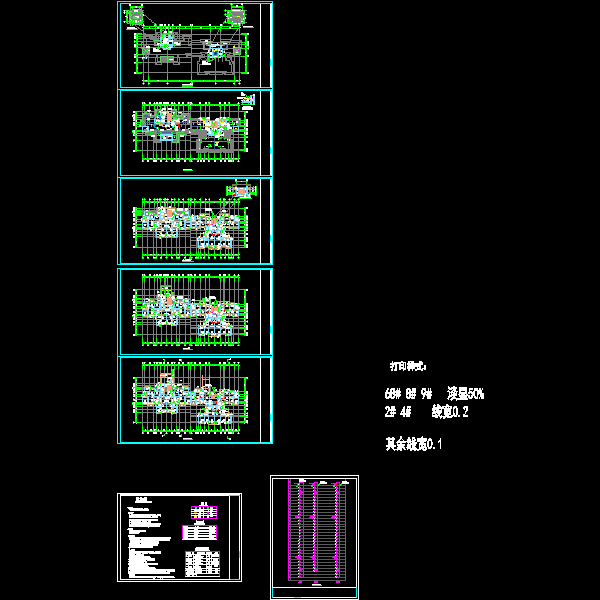

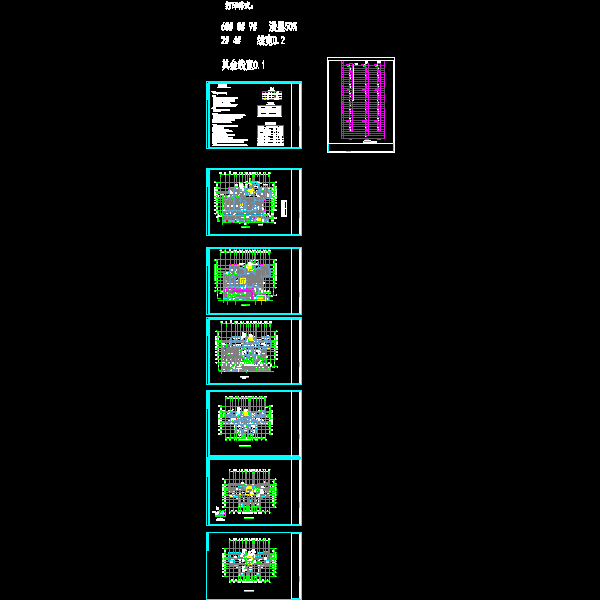

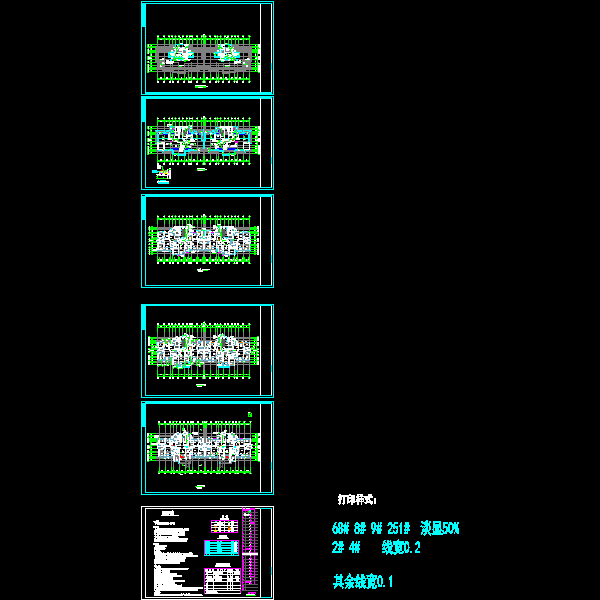

15#楼一层通风平面图

16#楼一层通风平面图

18#楼一层通风平面图

18#楼二层通风平面图

18#楼三～三十一层通风平面图

18#楼屋顶层通风平面图

17#楼一层通风平面图

吉安恒大14#楼通风0319_t3.dwg

吉安恒大15#楼通风0320_t3.dwg

吉安恒大16#通风0610_t3.dwg

吉安恒大17#楼通风0320_t8_t3.dwg

吉安恒大18#楼通风0319_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-18 21:26:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
