设计说明:有
-
建筑类别:办公,商业,酒店,餐饮
-
建筑高度:超高层建筑
-
建筑面积:110314平方米
-
地上层数:36层
-
地下层数:3层
-
图纸设计深度:施工图
-
参考图纸:74张
-
设计内容:空调,通风,防排烟,冷热源,机房,人防
-
冷热源:电动压缩式冷水机组,空气源热泵
-
水系统:变流量,双管制,同程式,异程式
-
送风方式:散流器送风
-
项目地址:福建
附件详情
-
设计施工说明
-
空调风管平面图
-
空调水管平面图
-
新风机房详图
-
通风排烟系统图
-
人防通风平面图
-
通风平面图
-
冷冻机房
-
水冷冷源水系统原理图
-
空调水系统图
-
空调设备平面布置图
-
空调设备平面管线图
-
高区换热站平面布置图
-
空调设备平面管线图
-
通风及排烟平面图
-
...
附件详情
一、项目概要:
工程项目为一座超高层建筑,是集酒店、餐饮、办公的综合体,总建筑面积110314m2,地下3层,地上36层...
二、冷热源:
1.冷源:板管蒸发式冷凝螺杆冷水机组供给。
2.热源:板管蒸发式冷凝螺杆冷水热泵机组和风冷热泵机组供给...
三、空调系统:
1.7层以下酒店部分称为低区系统;8-21层办公部分称为中区系统;22-36层公寓部分称为高区系统。
2.系统采用两管制变流量系统。
3.低区空调水系统为异程式系统,中高区空调水系统为立管同程式系统...
四、通风系统:
1.地下车库按防火分区,按6次/h换气设机械排风(兼排烟)系统,对于无自然进风条件的防火分区设机械补风系统。
2.公共卫生间按10次/h换气设排气扇,并设集中排风井另加风机从屋顶排至室外...
五、防排烟系统:
1.防烟楼梯间与消防电梯合用前室采用分别设置加压送风系。
2.防烟楼梯间与前室据条件采用分别设置加压送风系或只对楼梯间加压送风、前室不送风系统...
图纸共74张。
通风及排烟平面图
通风平面图
进风口部通风平面图
空调设备平面布置图
空调水平面图
空调水系统图
冷冻机房平面布置图
人防通风平面图
水冷冷源水系统原理图
通风系统图
新风机房详图
高区换热站平面管线图
-3-20f暖施.dwg
21-36层空调-水平面图20140303_t3.dwg
21-36层空调-风平面图20140303_t3.dwg
地下二层-消防20140306_t3.dwg
新风机房大样图20131226_t3.dwg
系统图.dwg
说明.dwg

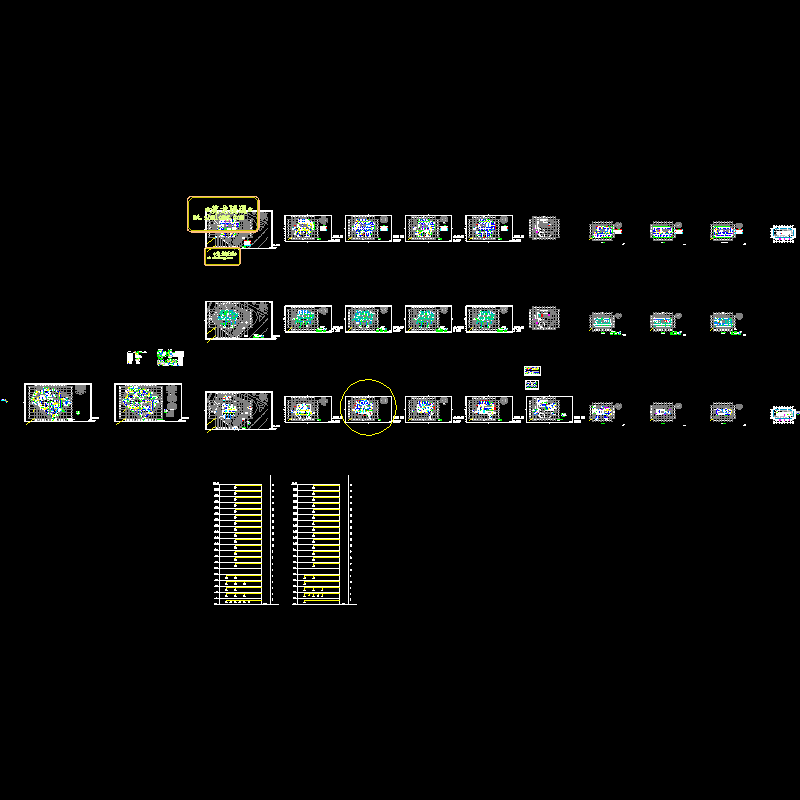

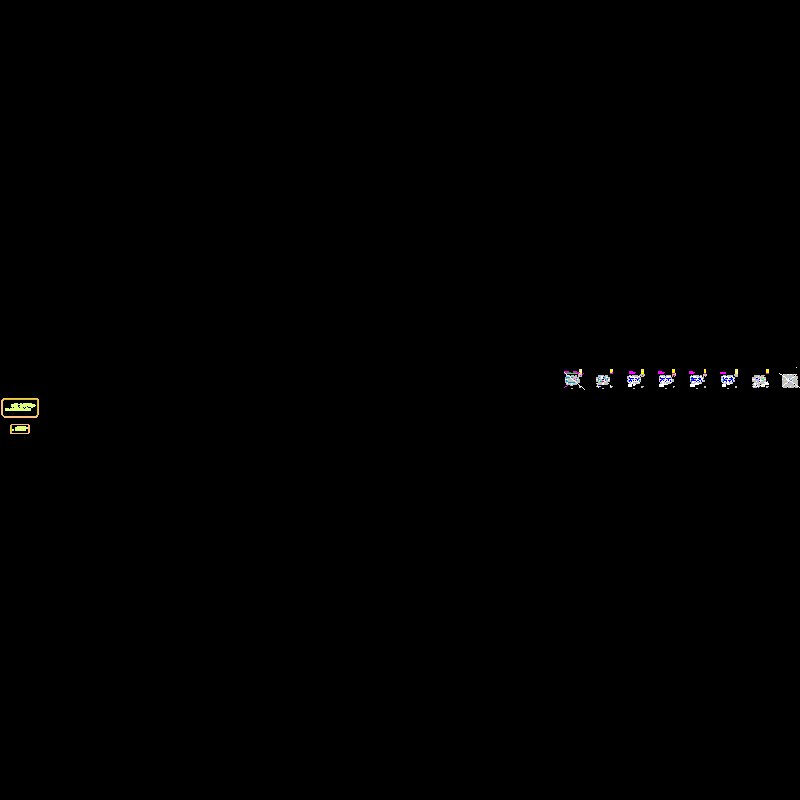

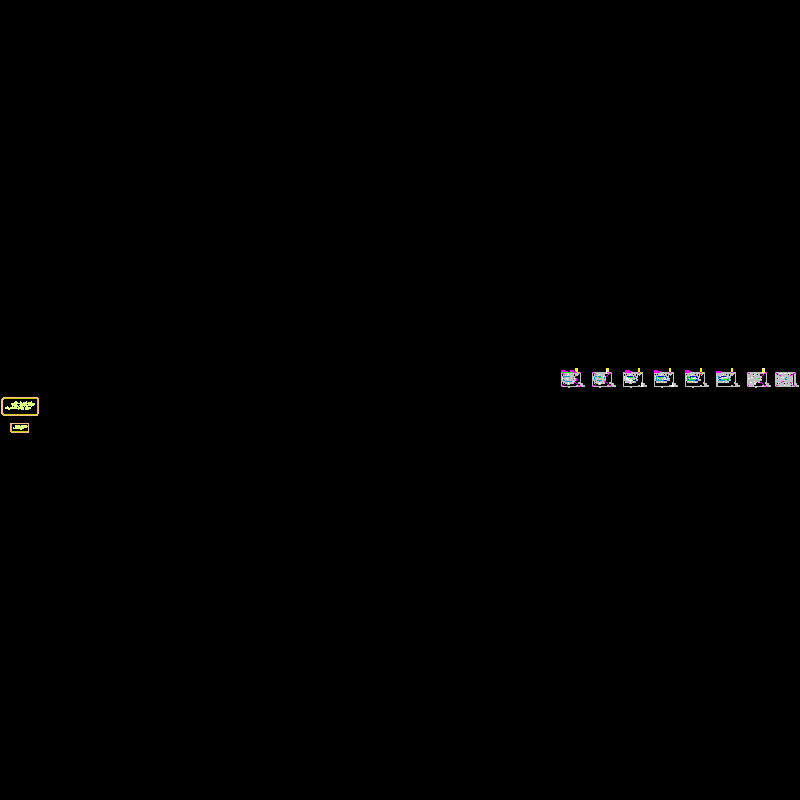

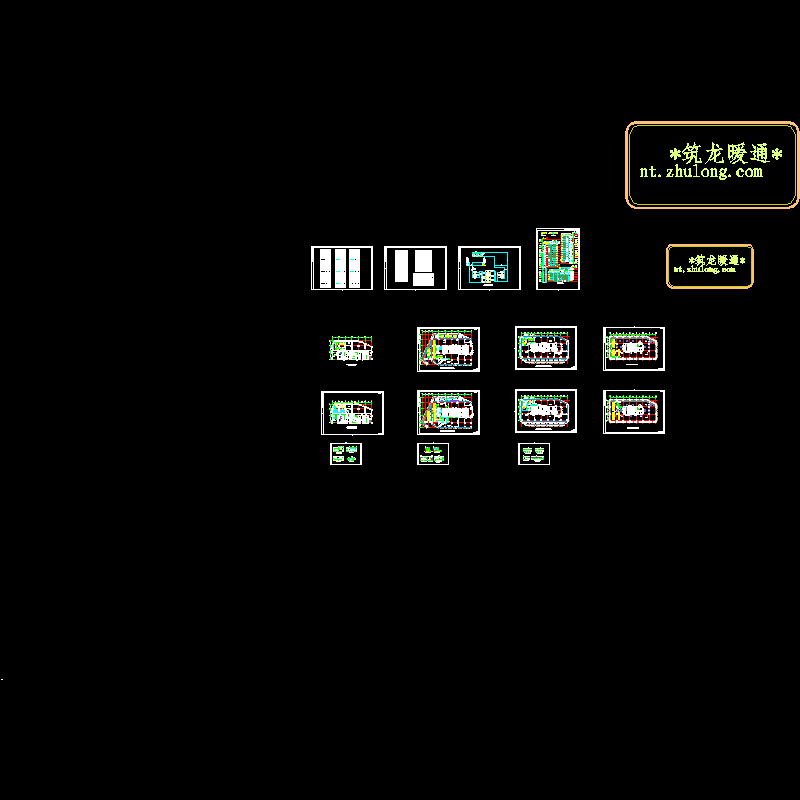

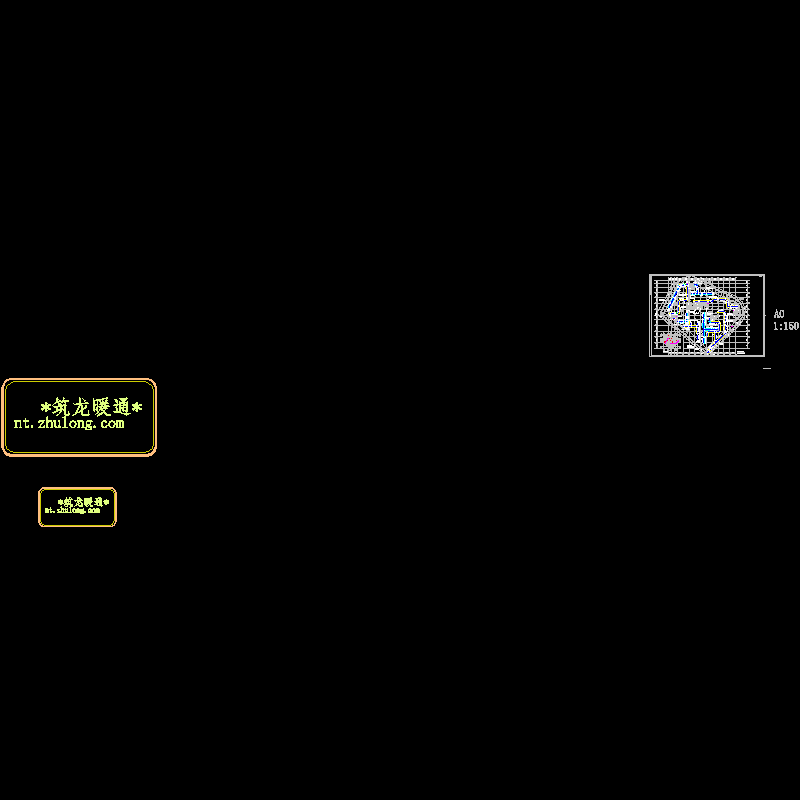

通风+排烟系统图201311226_t3.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
