30层酒店通风及排烟系统设计CAD施工图纸（机械加压送风系统）(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：高层建筑
• 建筑面积：168357平方米
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计内容：通风,防排烟
• 项目地址：广东

附件详情

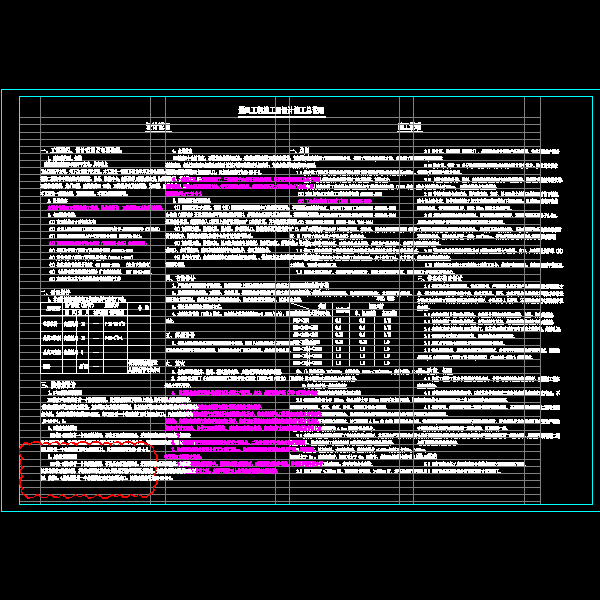

一、项目概要：
总的建筑面积约168357平方米，建筑高度99.95米，为酒店通风及防排烟系统...
二、通风系统：
1.电梯机房，采取自然补风，换气次数（15次/时）。
2.卫生间，采取自然补风，换气次数（15次/时）...
三、防排烟系统：
1.不满足自然排烟要求，采用机械加压送风的防烟措施。
2.一楼的大堂、二楼的西餐厅、三楼的特色中餐采用自然排烟，可开启外窗的面积不小于房间面积的2%...

编制于2012年 图纸共18张。

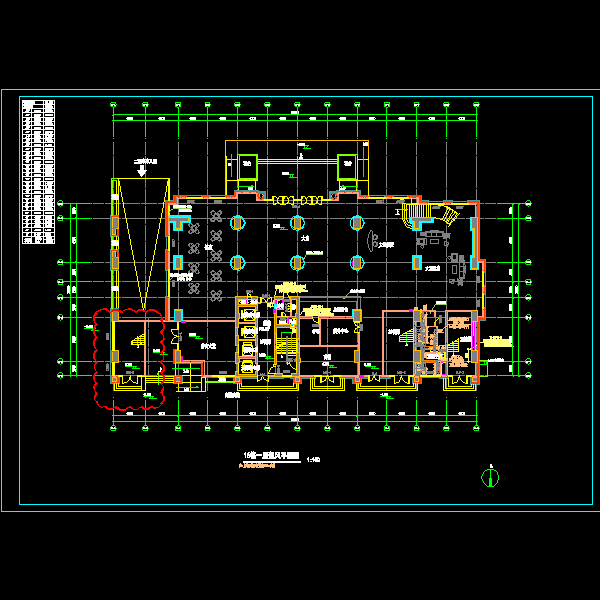

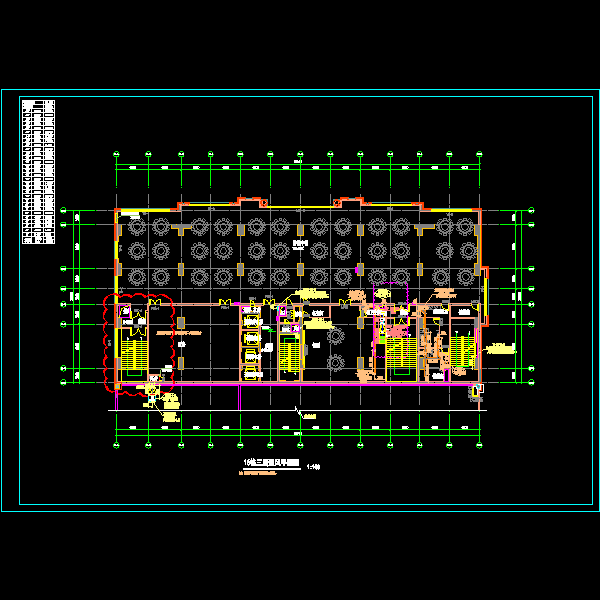

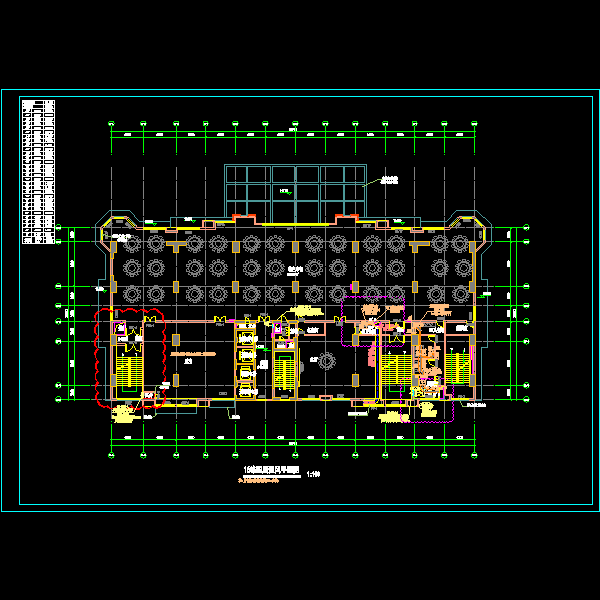

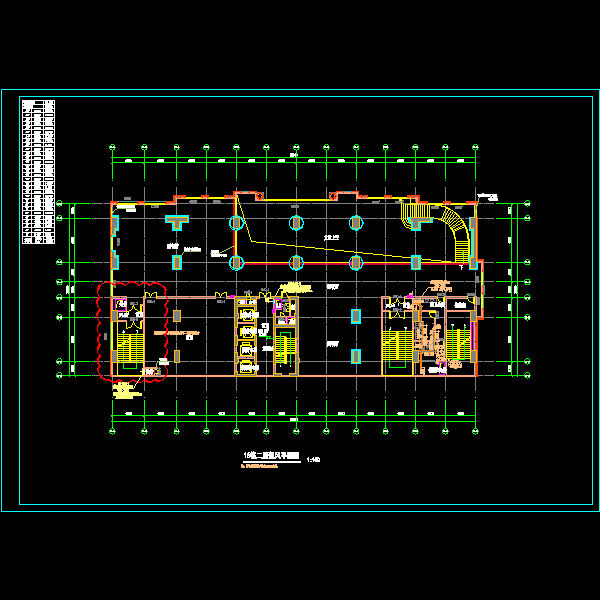

一层通风平面图

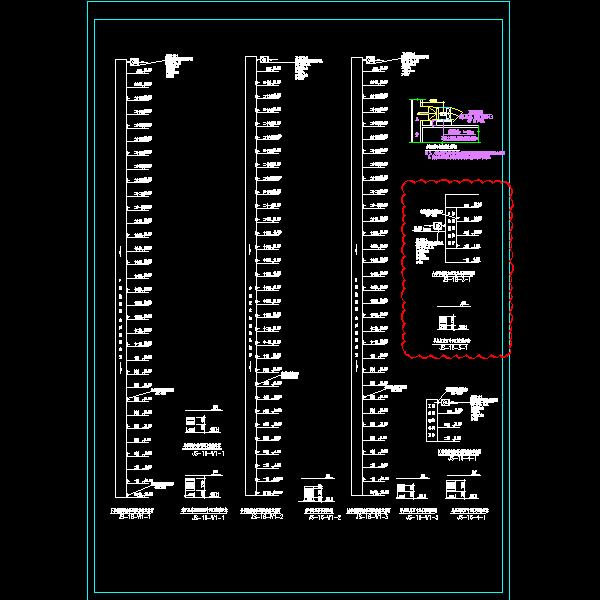

加压送风系统示意图
