  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:高层建筑
  • 建筑面积:10760平方米
  • 地上层数:13层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计内容:空调
本方案为四星级酒店中央空设计
一、工程概述
1、该资料建筑高度为47.4m;建筑面积为10760平方米.本建筑物地下一层,地上十三层;地下一层为车库、设备用房;一层为餐饮、桑拿洗浴;二层为休息室、按摩间;三层为餐厅及雅间;四层以上为标准客房。
2、设计范围为本楼的空调、通风及消防防排烟设计。

二、系统形式
1、根据建设单位意见,本楼采用卧式暗装风机盘管加新风的集中送风空调方式。
2、空调供回水系统采用2管制,每层吊顶内水平敷设,空调制冷站和换热站设在地下室。
3、地下一层至四层合用前室设置加压送风,地下一层防烟楼梯间设置加压送风。
4、厨房设进排风系统,排烟风机风机设于屋顶。
5、地下设备用房设置机械排烟系统。
6、公共卫生间设置排烟系统。

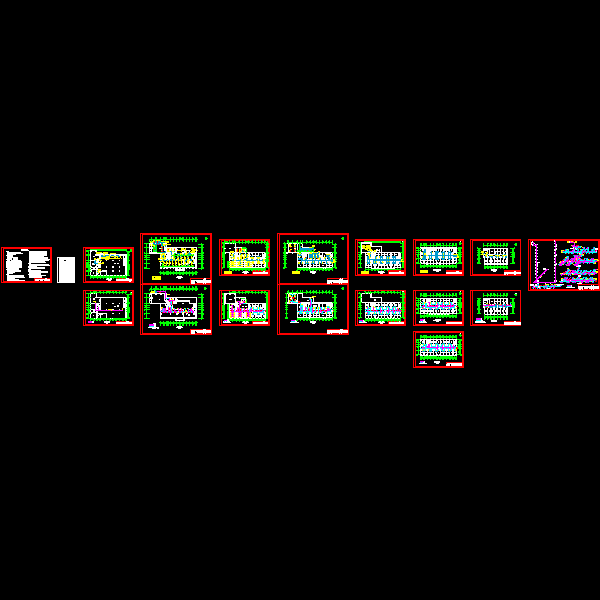

三、图纸展示
四星级酒店中央空设计
空调风平面图
空调系统图
空调水平面图
空调水平面图


四星级酒店图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-12 14:30:52上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。
