一份6层大型酒店中央空调设计CAD施工图纸

guiqulai · 发表于 2020-2-28 21:16:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计内容：空调,通风,采暖,防排烟,其它
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
采暖系统：散热器供暖
水系统：单式泵,变流量,双管制
项目所在地：内蒙古

附件详情

设计施工说明
资料目录
主要设备材料表
通风平面图

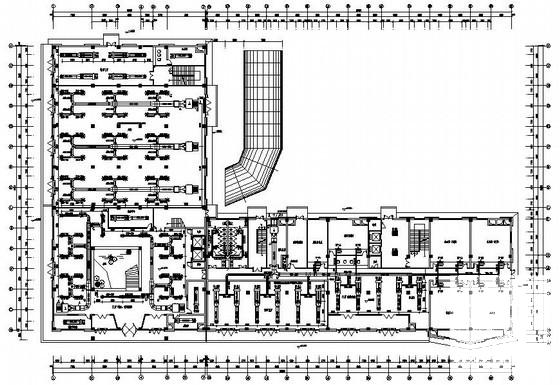

空调风管平面图

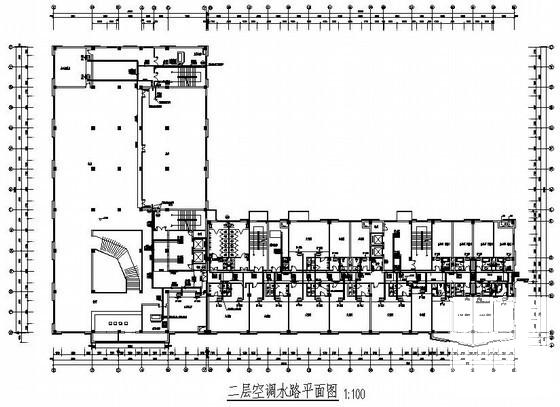

空调水管平面图
设备平面布置图
采暖主管平面图
空调主管平面图

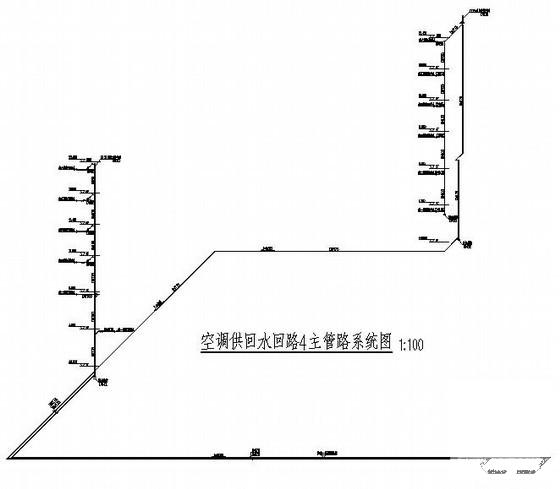

空调供回水主管路系统图
采暖系统图
设备安装示意图

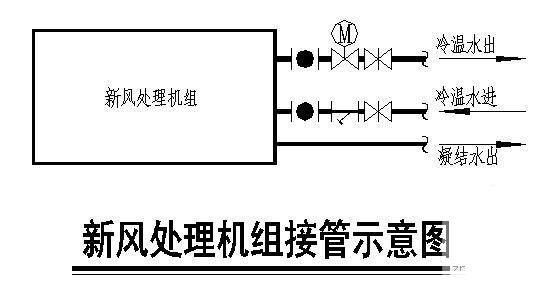

接管详图

附件详情

该项目为内蒙古乌海市某大型酒店中央空调工程。本建筑地上6层，地下1层。设计内容：中央空调系统设计、通风、防排烟系统设计、采暖设计。
1.设计范围及负荷：该项目一至六层为空调场所，按冬、夏舒适性空调设计。夏季空调总冷负荷: 1844.72kw。冬季空调总热负荷: 1704.43kw。
2.空调冷热源：集中空调的冷源为设置在地下室的水冷螺杆机组，热源为常压燃气锅炉。空调供回水参数：夏季供水：7℃，回水：12℃ 。冬季供水：60℃，回水：50℃ 。
3.空调水系统：空调水系统为一次泵变流量双管制系统，由一个回路组成。空调水系统采用设置在地下室的补给水泵联合落地式膨胀水箱完成补水、定压，空调补给水必须是经过软水器软化处理的水。所有水路设备和附件的工作压力应不小于1.0MPa。空气凝结水管采用UPVC管。
4.空调风系统：除一层超市、一层门厅（餐饮、普通顾客）、二层餐厅及六层多功能厅采用全空气空调方式外其它所有空调房间均采用风机盘管加新风的空调方式。全楼共设置新风系统11个。一层所有外门均设置了轴流式循环空气幕。
5.自动控制系统：本大楼空调系统采用集中控制与就地控制相结合的控制方式。根据业主对该项目的使用要求及为更多的节省能源，该资料设有与该项目级别相适应的空调通风自动控制系统。水冷螺杆机组，冷温水泵，冷却水泵，冷却塔风机及其进出水电动蝶阀应进行电气连锁启停....
6.供暖系统：采暖室内设计参数——水泵房、地下汽车库、消防水箱间：5℃。采暖热媒由常压燃气锅炉提供的95/70℃的低温热水。采暖系统形式为上分水平双管异程式
7.通风排烟系统：二层餐厅，三层KTV及六层多功能厅各设一套机械排风系统，其排风量为新风量的80% ....图纸21张。
