一份高层办公大厦中央空调设计CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 设计内容：空调
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：双管制,同程式,异程式

附件详情

• 空调风管平面图
• 空调水路平面图
• 空调平面图
• 空调机房平面图
• 空调水系统图
• 空调机房大样图

附件详情

该项目为高层办公大厦中央空调设计，该大厦地上十九层。一层为大厅、展厅、办公室等。二层餐厅、茶室，三～五层办公室、会议室等。 六层～十九层个人办公室、会议室等。

，图纸共15张。

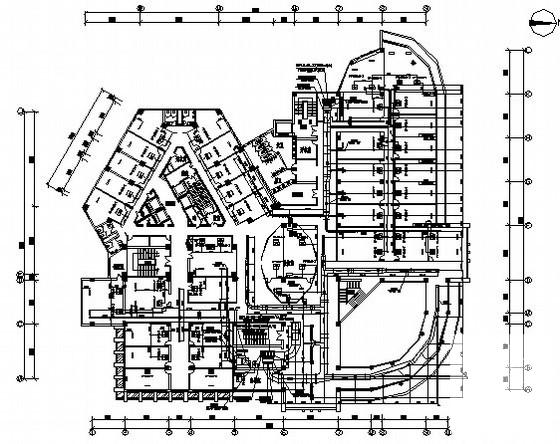

空调平面图

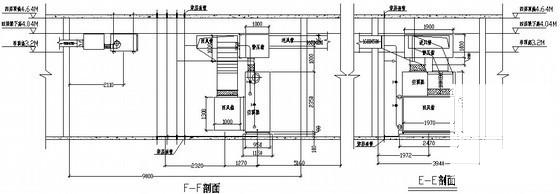

机房大样图

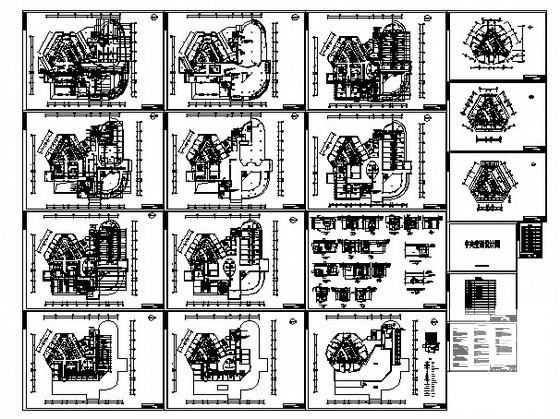

施工设计图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
