一份12层办公大厦智能化系统CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公, 商业, 宾馆, 酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 地下室用途：车库, 设备用房, 其它
• 节点大样：弱电设备, 其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-S
• 项目所在地：江苏
• 弱电设计：入侵报警系统, 视频监控系统, 出入口控制系统, 巡更管理系统, 停车场管理系统, 建筑设备监控系统, 综合布线系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 智能化集成, 机房工程, 呼应信号及信息显示, 其它

附件详情

• 1、 电气设计 说明
• 2、门禁管理系统图
• 3、入侵防盗报警系统图
• 4、视频监控系统图
• 5、综合布线系统图
• 6、有线电视系统图
• 7、无线巡更系统图
• 8、公共及紧急广播系统图
• 9、IBMS系统图
• 10、机房工程布置图
• 11、弱电总平面图
• 12、 弱电平面图

附件详情

该附件是[南京]办公大厦智能化系统施工图纸，总共25张。
该工程为进行弱电系统的集成，地下一层，地上十二层，其中裙楼四层。地下一层为停车场，一层为业务办理大厅和餐厅、二层为业务办理大厅和宾馆、三层至四层为各种大小会议室和宾馆等、五层至十二层为办公区。使其具备通讯自动化(CA)，办公自动化(OA)，楼宇自动化(BA)的综合性智能大厦。
设计内容：门禁管理系统；入侵报警系统；视频监控系统；综合布线系统；有线电视系统；无线巡更系统；公共及紧急广播系统；IBMS系统；机房工程。

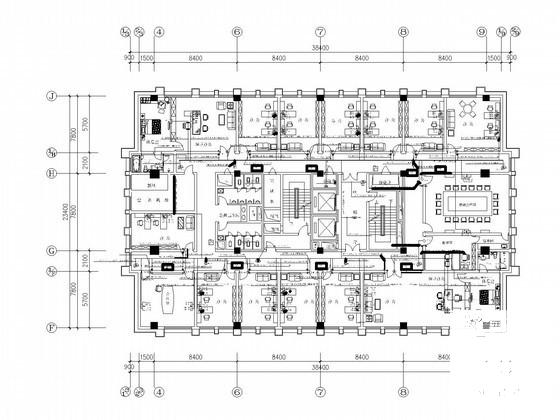

一层弱电平面图

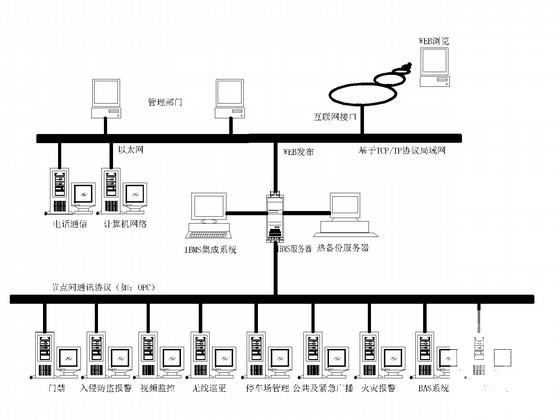

IBMS系统集成图

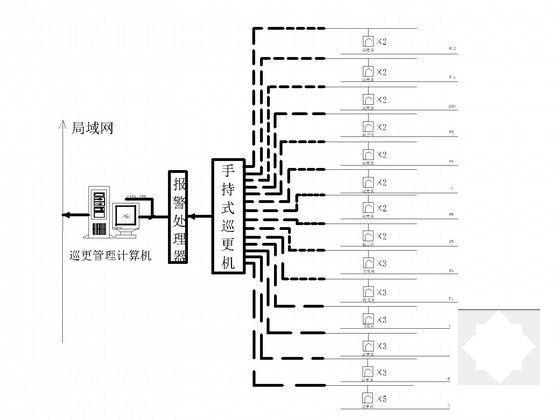

无线巡更系统图

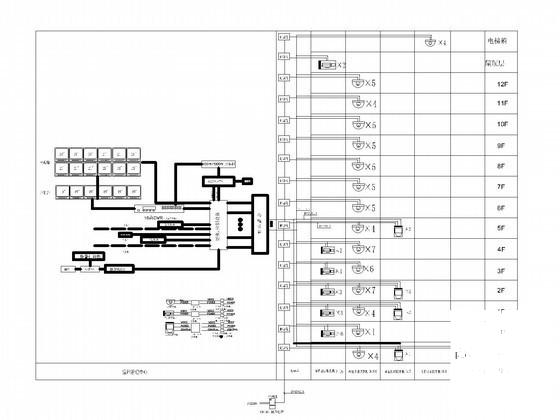

视频监控系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
