一份28层办公大厦给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2020-2-18 08:53:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 地下室用途:人防, 车库, 设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 气压水罐, 稳压泵, 水池, 水塔
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流, 雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱, 水泵, 泵房, 卫生间, 集水坑, 阀门管件, 设备房布置

附件详情

  • 图纸总说明
  • 材料选型表
  • 排水系统图
  • 给水系统图
  • 空调补水系统图
  • 空调循环水系统图
  • 自喷消防给水系统图
  • 消火栓消防给水系统图
  • 地下二层给排水平面图
  • 地下一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五~七层给排水平面图
  • 八层给排水平面图
  • 九~二十六层给排水平面图
  • 二十七~二十八层给排水平面图
  • 屋顶给排水平面图
  • 水箱间给排水平面图

附件详情

该项目为28层办公大厦建筑,地下2层,地上28层,高度99.50米,由于市政供水管网供水压力为0.14MPa,不能满足本楼用水压力的要求,设计采用分区供水系统,即:地下二层~一层为一区,由市网直接供给,系统为下行上给式;二~九层为二区,十~二十层为三区,二十一层以上为四区,系统均为下行上给式.二区及三.四区给水分别设有各自的一套变频泵供给.该泵均设于地下二层水泵房内,由500立方米,消防水池吸水,并设有消防水不被动用的措施。
,共18张图。

二十七~二十八层给排水平面图

一层给排水平面图

空调循环水系统图

消火栓消防给水系统图

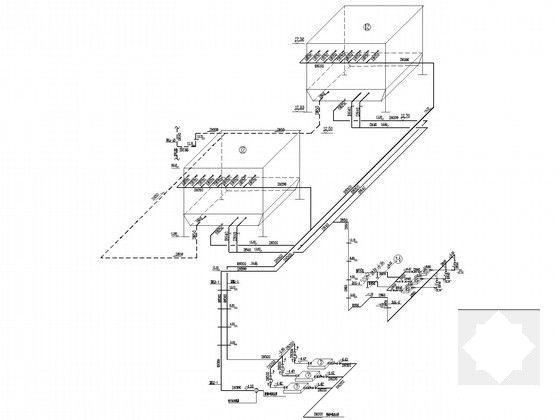

第 1 张图
第 1 张图

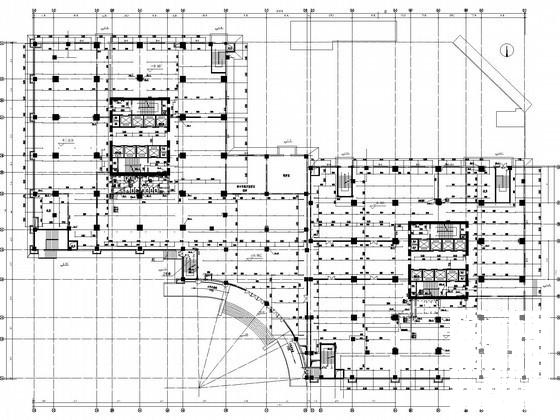

第 2 张图
第 2 张图

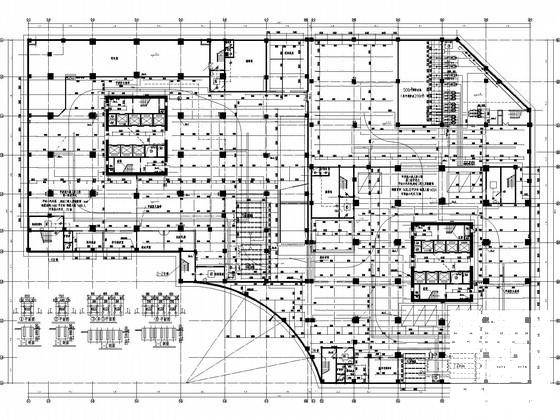

第 3 张图
第 3 张图

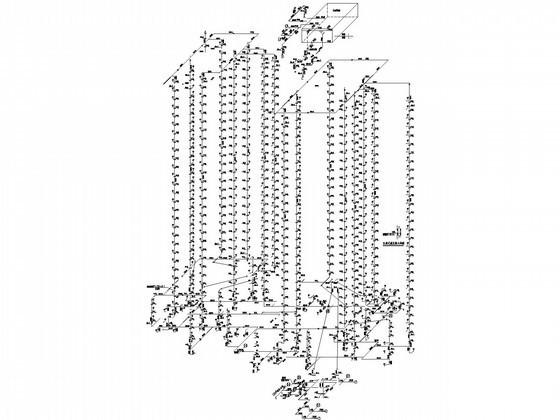

第 4 张图
第 4 张图

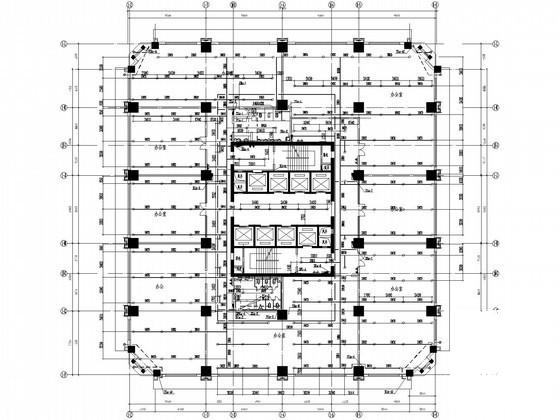

第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 08:53:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edew2wddedwecccdfs0.rar

2.26 MB

下载  售价: 100 积分    赚积分
