一份16层综合性商务大厦给排水CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑地上层数：16层
• 建筑地下层数：1层
• 设计阶段：施工图设计
• 供水方式：气压设备供水
• 供水分区：两区
• 设计内容：给排水,热水,直饮水,消火栓,自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级
• 地下室用途：车库,其它

附件详情

某综合大厦给排水施工图，本建筑地下为变配电、空调机房、消防水池、泵房、停车场（人防按照《人民防空地下室设计规范》进行设计，由人防专业设计院设计）。一层为客房营业接待大厅、商务办公、接待大厅、信息服务中心、商业金融营业厅、多功能厅等；二层主要为餐厅、厨房；三层主要为洗浴、娱乐；四、五层为客房及辅助用房；六、七层为公寓及辅助用房；十一至十六层为商务办公及辅助用房；十七层为电梯用房和设备房。
本 建设工程 给排水专业包括：生活冷热水、生活饮用、雨水、消火栓给水、自动喷洒灭火系统的设计。本该资料包含各层给排水平面图、系统图等等共30张图纸。

生活热水系统图

消防系统 图

给排水平面图

生活饮用纯水系统图

排水系统图

雨水系统图

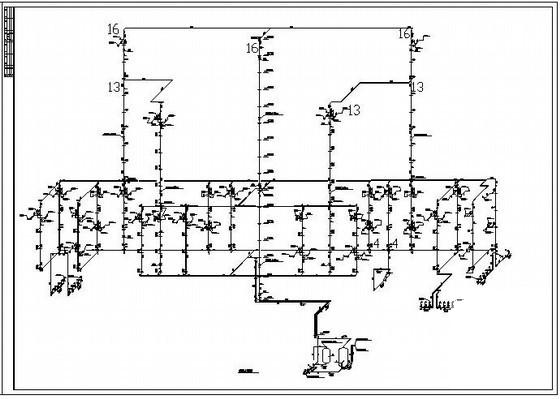

第 1 张图

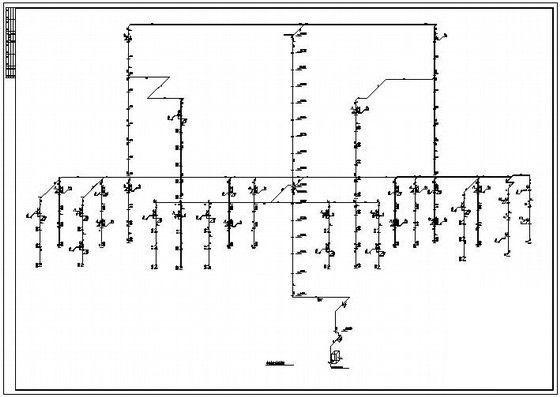

第 2 张图

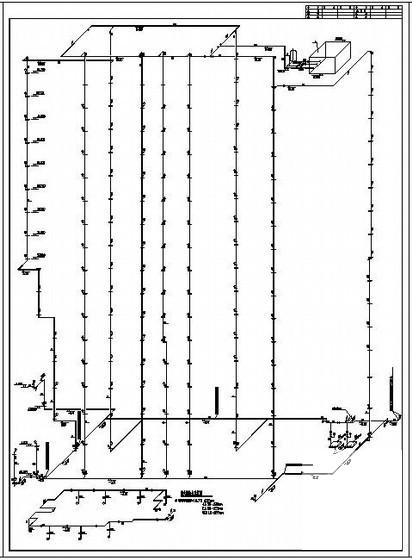

第 3 张图

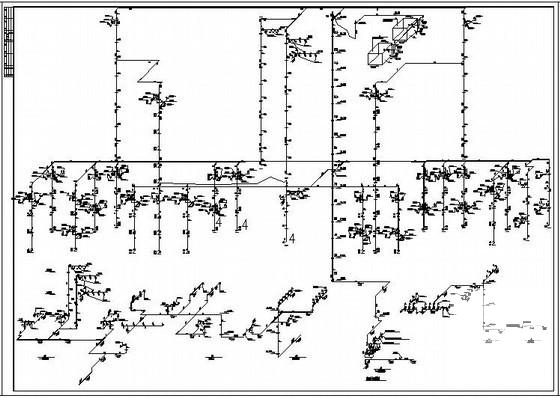

第 4 张图

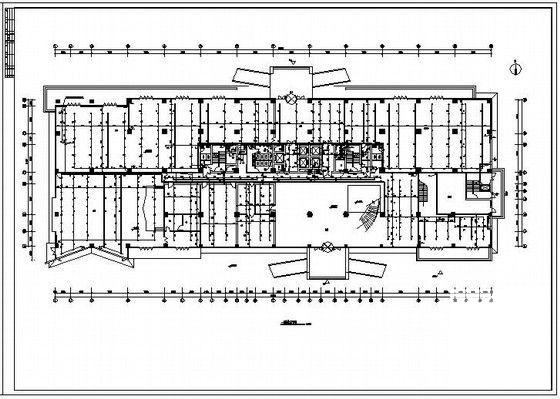

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
