一份18层报业大厦给排水CAD图纸

[复制链接]

0

主题

0

帖子

1046

积分

超级版主

Rank: 8Rank: 8

积分
1046
发表于 2020-3-1 17:02:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:19000平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,严重危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,泵房,卫生间,集水坑,阀门管件,设备房布置
  • 项目所在地:北京

附件详情

  • 室内给排水施工说明
  • 人防给排水设计与施工说明
  • 图例
  • 地下一层平面图
  • 给排水消防平面图
  • 喷淋平面图
  • 大样图
  • 大样系统图
  • 客房冷水系统图
  • 室内雨水系统
  • 客房热水系统图
  • 室内污水系统
  • 喷淋系统图
  • 消防系统

附件详情

该项目位于北京,总建筑面积1.90万平方米.地上18层.地下一层(其中一层为半地下室).建筑总高度76.50米.地下一层平战结合.平时用作设备用房和停车库.战时为六级人防(战时为战备物资库).地下室人防平时作停放汽车使用,战时为六级物资库,人防建筑面积1348平方米.掩蔽人员按100人计.
,共46张图。

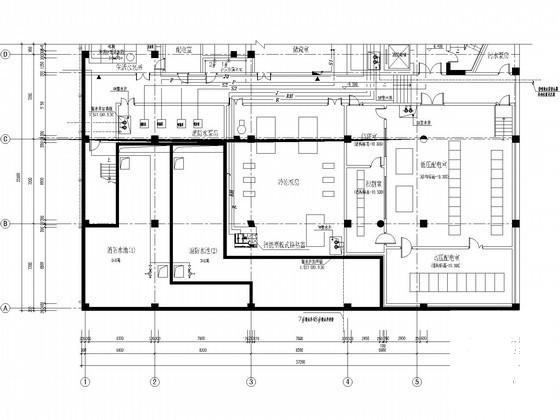

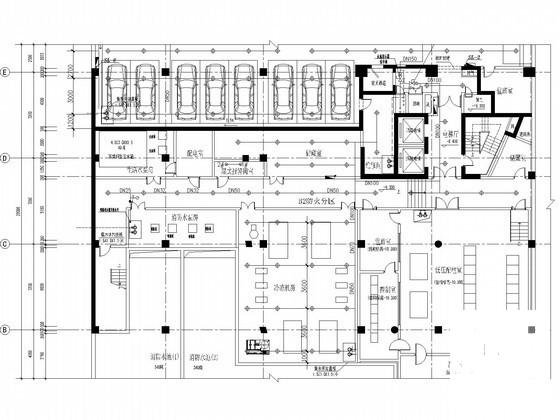

地下一层平面图

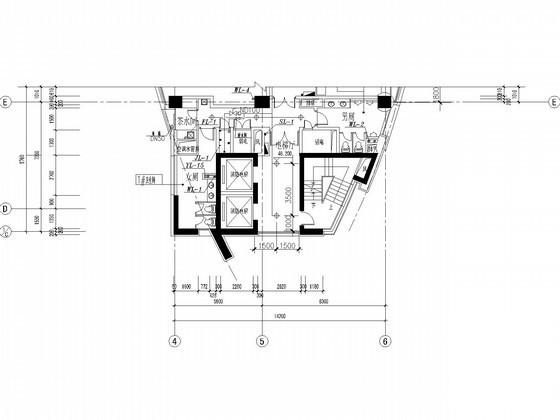

十二层平面图

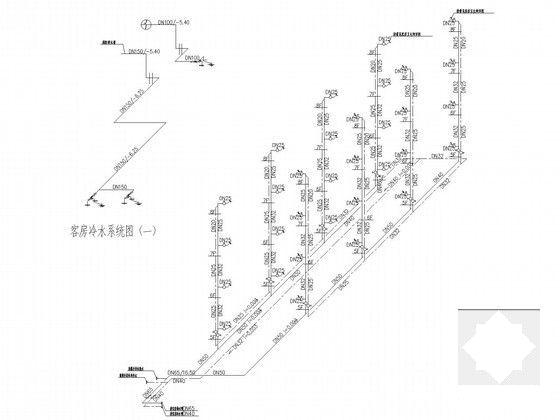

客房冷热水系统图(二)

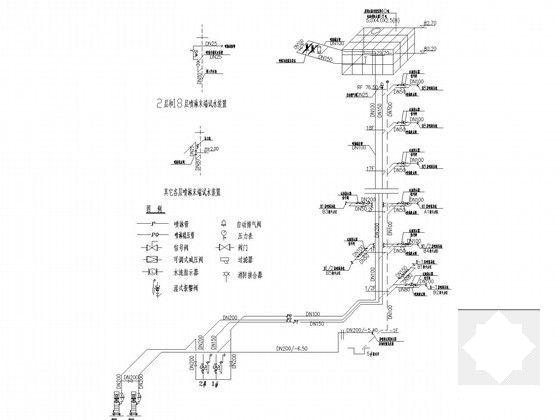

喷淋系统图

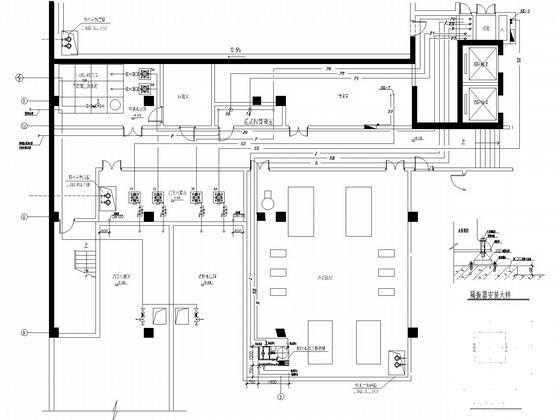

泵房平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 17:02:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0ssfwfwdcc1fedcd.rar

1.23 MB

下载  售价: 100 积分    赚积分
