大厦给排水全套CAD图纸
附件详情
- 主要设备材料表
- 一层给排水管道平面图
- 地下一层给排水管道
- 二层给排水管道平面图
- 三层给排水管道平面图
- 四～七层给排水管道
- 八层给排水管道平面图
- 九～十二层给排水管道
- 屋顶给排水管道平面图
- 屋顶水箱配管平面、剖面
- 厨房、卫生间给排水管
- 生活给水管道系统图
- 消火栓 消防系统 图
- 自动喷水灭火系统图
- 污水管道系统图
- 雨水管道系统图
附件详情
给水管系统：大厦供水采用上行下给，由屋顶水箱向建筑物内各层供水。大厦顶层设水箱两座，玻璃钢制作，其有效溶积为30立方米，其中消防储水为18立方米 。在原地下二层配有贮水池和水泵房，并配有消火栓消防泵和消防稳压泵个两台，用于自动喷水灭火的全自动供水装置一台。地下二层水泵房内设置生活泵KQL65-250A型两台，一用一备；在地下室设置自动喷水灭火湿式报警阀一组，所有防火卷帘采用耐火时间大于两个小时的复合式防火卷帘，因此在两侧不设水幕保护。但作喷头加密布置，喷头采用DN15型玻璃球式喷头，公称动作湿度采用68U+2103级，吊顶上采用装饰型喷头，吊顶内采用直立闭式喷头。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

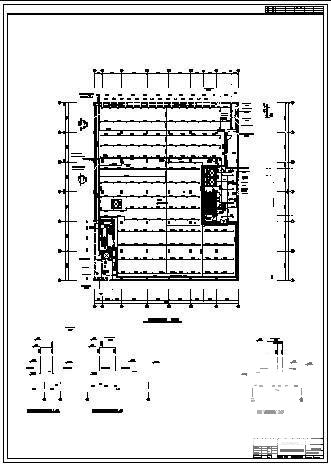

给排水全套图纸 - 1 -

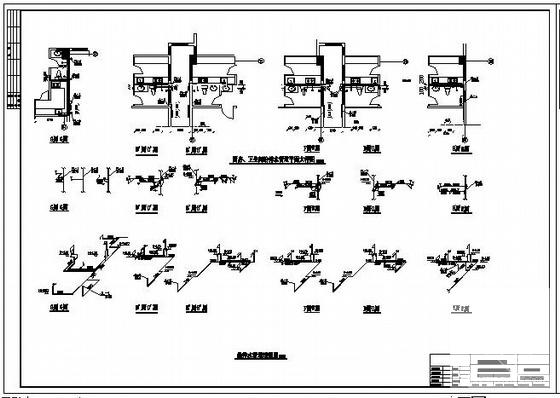

给排水全套图纸 - 2 -

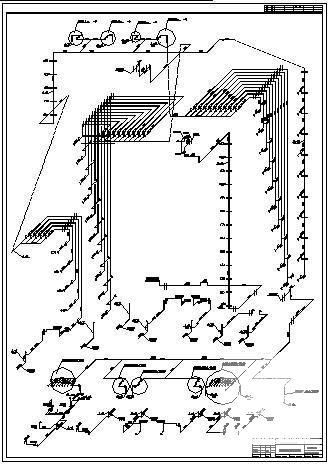

给排水全套图纸 - 3 -

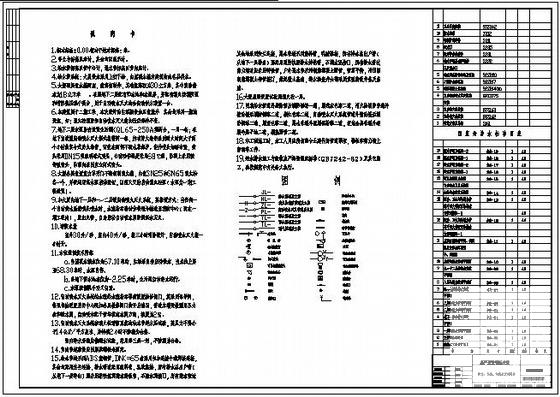

给排水全套图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：2.2 MB
- 收藏次数：0
-
文件名称：
附件-995860769755580805565.rar
