浙江大厦给排水成套cad图纸_大厦消防系统

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一,项目概要 　　该项目为浙江省长城建设集团股份有限公司投资建设的长城大厦工程，位于杭州市，建筑面积约3.5万平方米，高度99.2米，属一类高层建筑。 　　二,设计范围 　　室内给水排水及消防给水设计. 　　三.设计依据 　　1.建设单位提供的有关设计原始资料及设计要求 　　2.建筑专业提供的条件图. 　　3.国家和当地颁布的现行有关设计规范.规程和技术标准. 　　四.给水系统 　　(一)冷水系统 　　1.整个给水系统分为高、中一、中二、低区四部分供水，其中十七层至观光层为高区给水系统，由设于配套用房地下室设备房内的高区变频恒压给水加压泵从生活水箱吸水加压供应；出水压力大于0.4MPa处，经减压阀供水。十一层至十六层为中二区给水系统，由设于配套用房地下室设备房内的中区变频恒压给水加压泵供应；四层至十层为中一区给水系统，由设于配套用房地下室设备房内的中区变频恒压给水加压泵经减压后供应；地下一层至三层为低区给水系统，由市政管网直接供水。(市政水压0.22MPa.) 　　2.冷水管生活给水泵出水管以及室内给水立管采用外镀锌内衬塑的热镀锌钢管(冷水型)，DN≤100丝扣连接；DN>100,沟槽连接。生活用水立管至各卫生间支管采用PP-R(1.25MPa)塑料冷水管及管配件，热熔连接。热水管生活给水泵出水管以及室内给水立管采用外镀锌内衬塑的热镀锌钢管(热水型)，DN≤100丝扣连接；DN>100,沟槽连接。生活用水立管至各卫生间支管采用PP-R(2.00MPa)塑料热水管及管配件，热熔连接。热水管道伸缩应按当地技术规程和厂商技术要求施工。 　　3.管径DN≤50mm,采用全铜球阀,管径DN＞50mm采用蝶阀,公称压力P=1.6MPa. 　　 　　五、消防系统 　　1．该项目室内外消火栓用水量分别为40L/s和30L/s 。（室内每根消防竖管的最小流量15L./s，每支水枪最小流量5L/s。）;同一时间火灾次数按1次考虑。火灾延续时间T=3hr。 　　2.整个消火栓系统分为高低区两部分供水，其中九层至屋顶层为高区消防供水，地下二层至八层为低区消防供水，屋顶水箱设在屋顶水箱间内。消火栓用水由地下二层中统一设置的消防水泵供给。高区消火栓系统由消防水泵直接供给，低区消火栓系统通过减压阀供给。所有消防箱内均设有可直接启动消防泵的按钮。 　　 　　 　　六、排水系统 　　1． 室内污、废水分流，室外雨污水分流。 　　2． 室内卫生间污、废水管采用柔性接口机制排水铸铁管及管件;屋面雨水管采用内涂塑镀锌钢管，管件连接。集水井潜水泵排出管采用镀锌钢管。

建筑平面.dwg

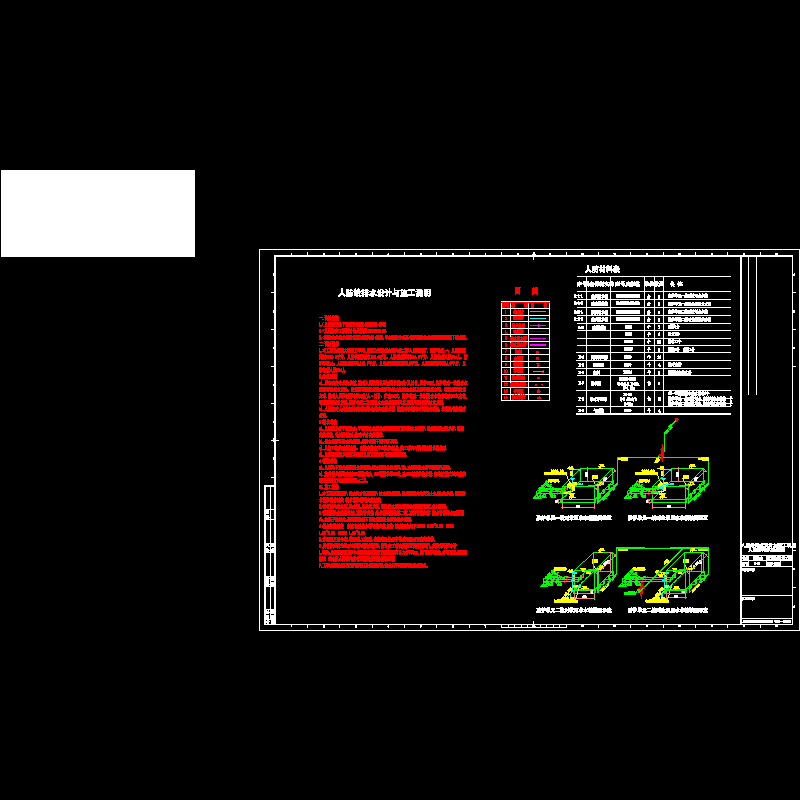

人防说明.dwg

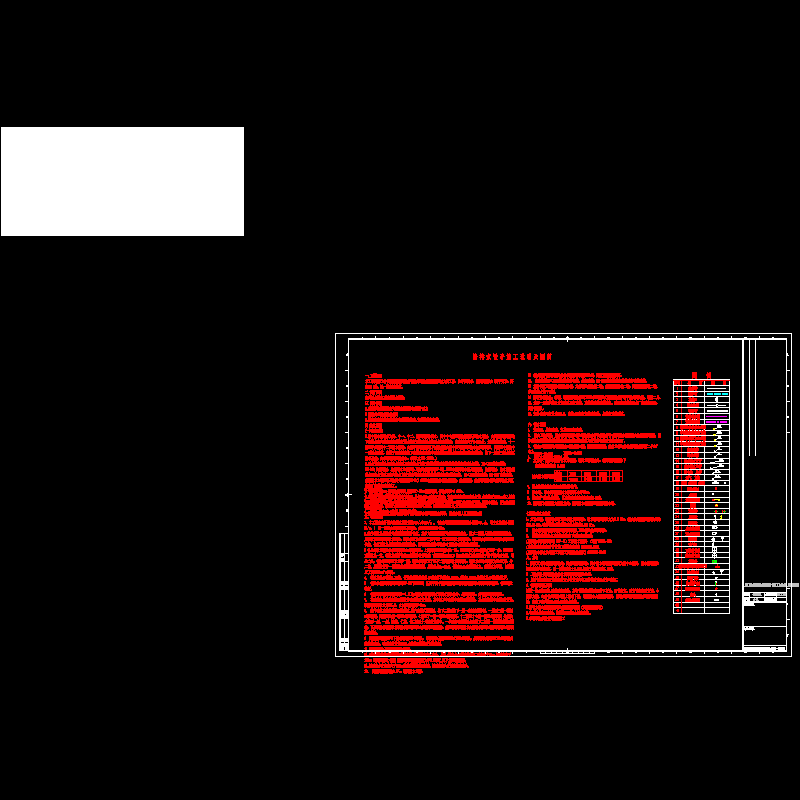

说明.dwg

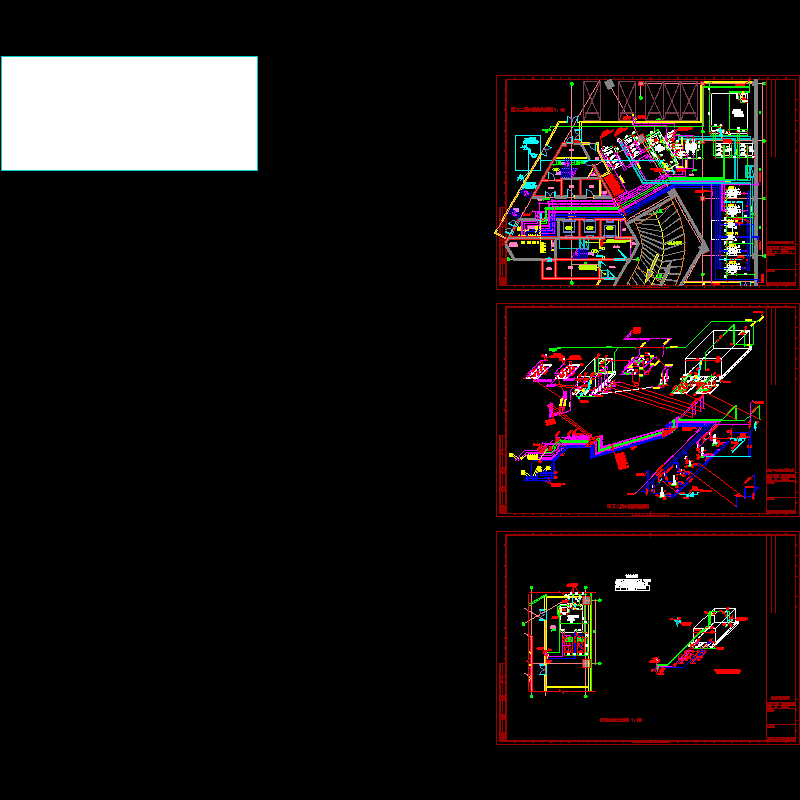

泵房大样图.dwg

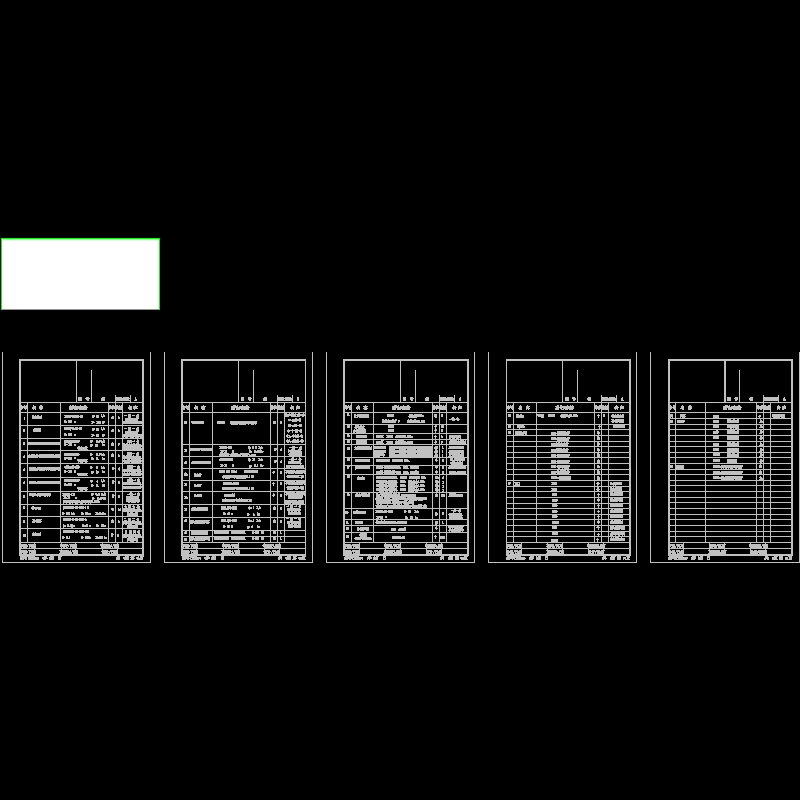

材料表.dwg

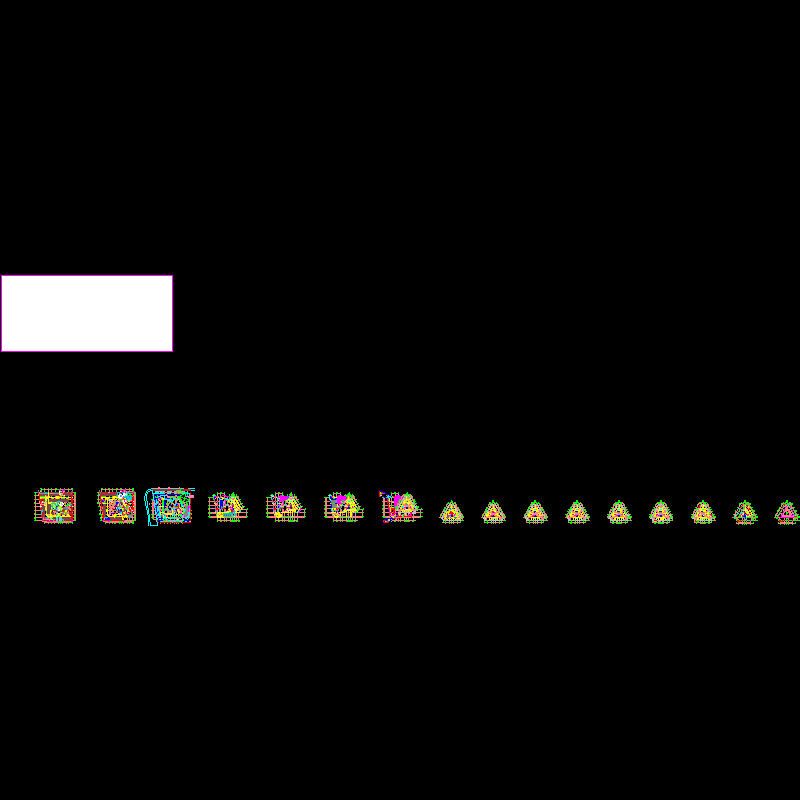

给排水各层平面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
