一份48层国际大厦给排水CAD施工图纸

guiqulai · 发表于 2020-3-2 20:16:02

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业
建筑高度类型：超高层建筑
建筑设计面积：128800平方米
建筑地上层数：48层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室内消火栓系统,喷淋系统,消防炮系统
供水设备：高位水箱,水泵站
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区以上
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：消防炮
大样节点：水箱,水泵,泵房,卫生间,设备房布置
项目所在地：湖北

附件详情

资料介绍：该项目为一座集5A级写字楼、高档商业于一体的超高层综合性建筑，为一类高层综合楼，耐火等级为一级，位于汉口建设大道香港路、澳门路口，周边有较完善的市政条件。地下室共有3层，用作为汽车停车库及设备用房；地上部分1~6层为商业裙房；7~48层为办公楼，其中7、20、34层为避难兼设备层。该项目建筑高度约202m，总建筑面积约为128800m2，地下室车位257个。

设计内容：室内给水、消防和污废水排水系统设计;红线内的室外给水、消防、污废水排水和雨水系统设计;室内雨水由建筑专业设计。

，图纸共31张。

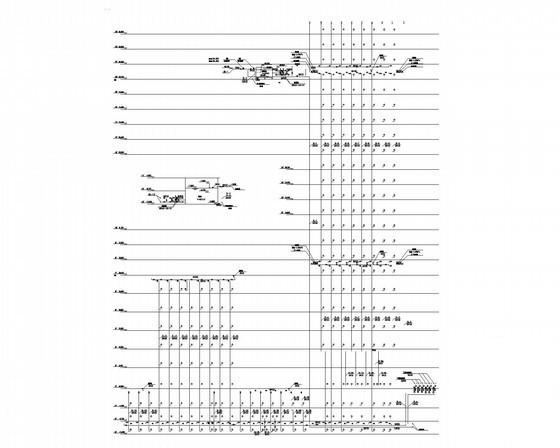

消火栓系统原理图

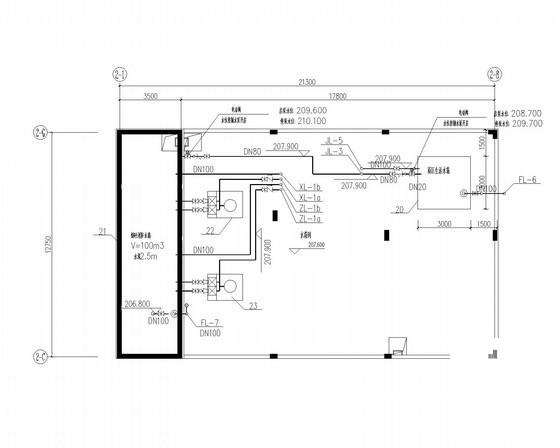

屋顶水箱间管道布置平面

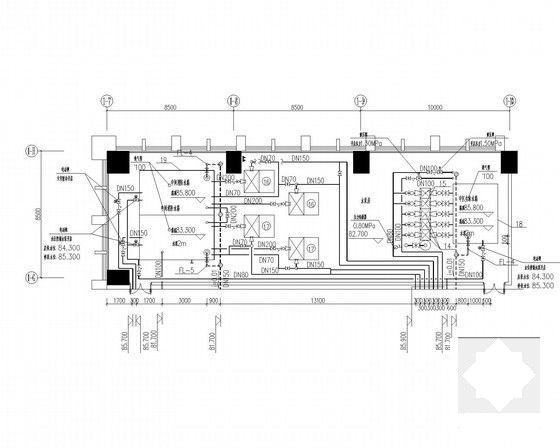

20层水泵房管道布置平面

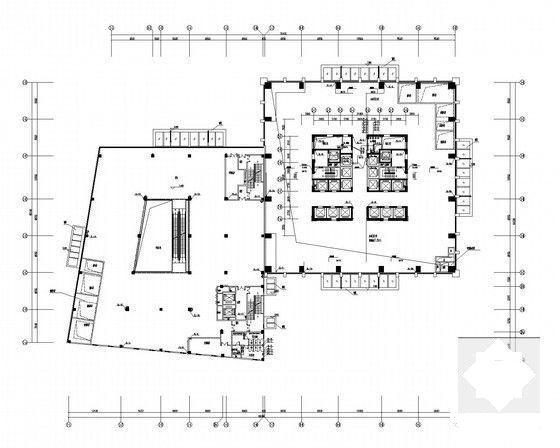

二层给排水平面

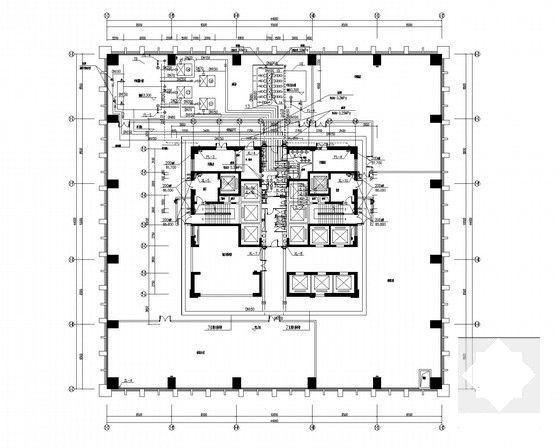

二十层避难层给排水平面

六层喷淋平面

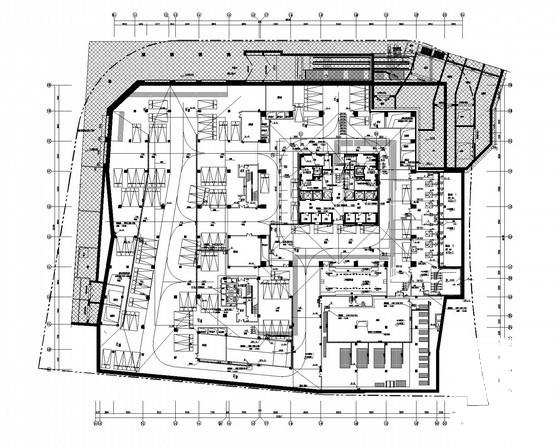

一层给排水平面

自动喷淋及消防水炮系统原理图
