该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：娱乐餐饮
-
建筑高度：95.9m
-
地上楼层：26层
-
地下楼层：1层
-
设计阶段：施工图设计
-
供水方式：市政供水,变频供水设备,其他供水方式
-
供水分区：三区
-
污废水排水体制：合流
-
设计内容：给水系统,热水系统,循环冷却水系统,污水排水系统,消火栓系统,喷淋系统,气体灭火系统
-
地下室：车库,人防,仓储,其它
-
设置场所火灾危险等级：中危险级Ⅰ级
-
参考图纸：20-50张
-
设计年代：近代
附件详情
-
1、给排水设计说明
-
2、给排水平面图
-
3、热水回水给排水平面图
-
4、喷淋平面图
-
5、生活给水系统原理图
-
6、热水系统原理图
-
7、室内消火栓系统原理图
-
8、自动喷水灭火系统原理图
-
9、废水系统原理图
-
10、地下室加压排水系统原理图
-
11、循环冷却水系统原理图
-
12、人防给水系统原理图
-
13、卫生间大样图
-
14、地下室冷热水箱,消防水池及泵房给排水平面放大图
附件详情
本酒店为高度超过50米的高级旅馆，一层为大堂，二层为餐厅，三至四层为会议室，六至七层为桑拿，八到二十六层为客房。楼高95.9m
该项目包含冷水给水系统、热水给水系统、排水系统、
消防系统
、循环冷却水系统、地下人防设计。
冷（热）给水均为分三区给水。热水热源为电锅炉。
排水采用污废合流，生活污水经化粪池处理，厨房废水经隔油池处理后排至市政污水管网。
消防包括室内消火栓系统、自动喷淋系统、水喷雾灭火系统、气体灭火和消防排水。地下室的变电所采用S型热气溶胶灭火装置。
设计年限：

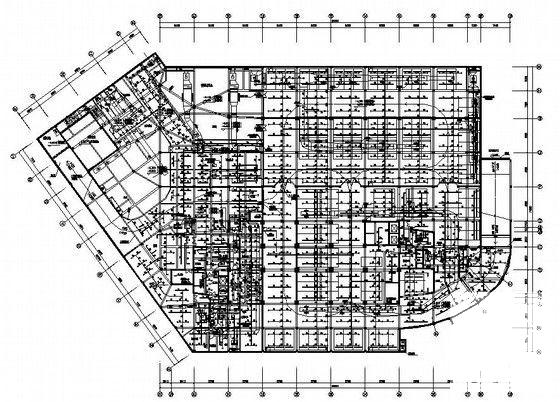

地下室喷淋平面图

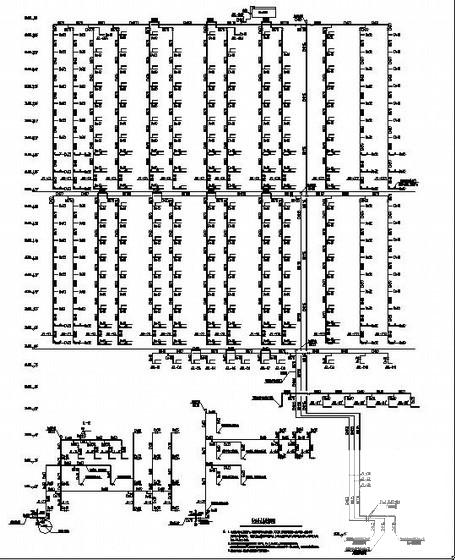

生活给水系统图

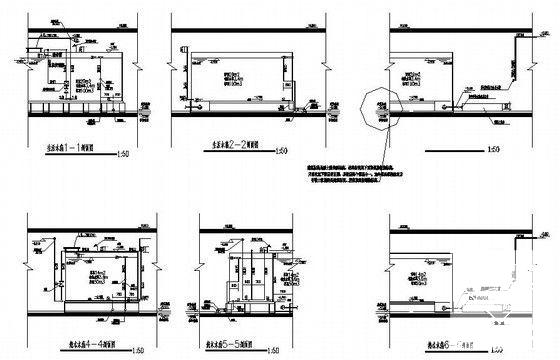

地下室冷热水箱,消防水池及泵房给排水平面放大图

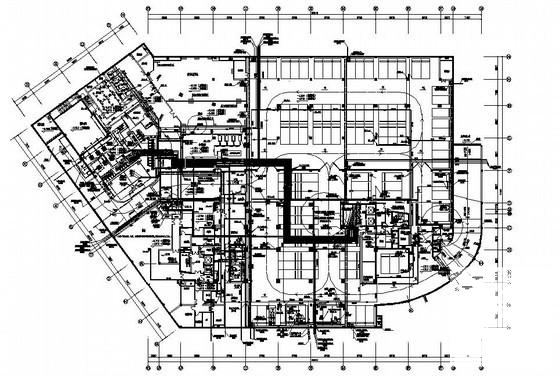

地下室喷淋平面图
自动喷水灭火系统原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
