11层四星级大酒店给排水CAD施工图纸(自动喷水灭火系统)

kkll9988 · 发表于 2020-4-24 22:44:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：酒店
建筑高度：多层建筑
建筑面积：21885平方米
地上层数：11层
地下层数：1层
图纸设计深度：施工图
参考图纸：38张
图纸年代：近代
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
大样节点：水箱,泵房,卫生间
热水供应方式：全日供应热水
项目地址：安徽

附件详情

附件详情

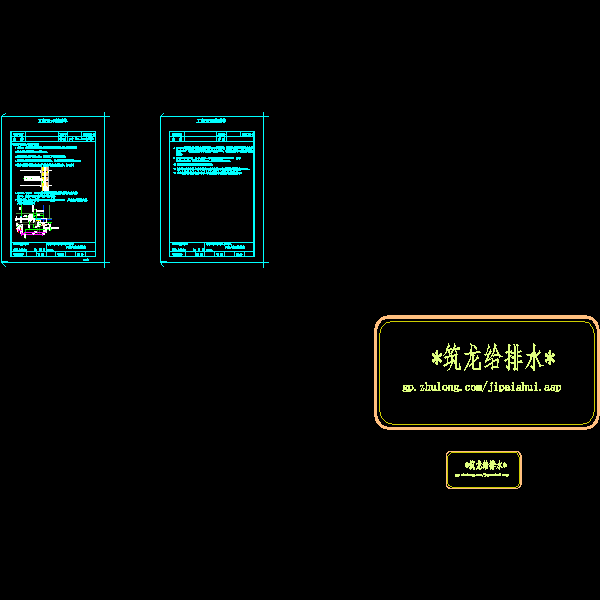

设计施工说明

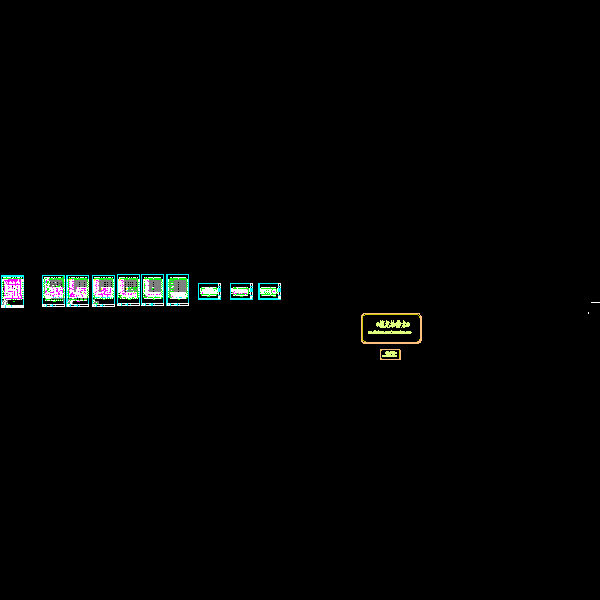

地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层给排水平面图
六层给排水平面图
七~十层给排水平面图
十一层给排水平面图
机房层给排水平面图
屋顶给排水平面图

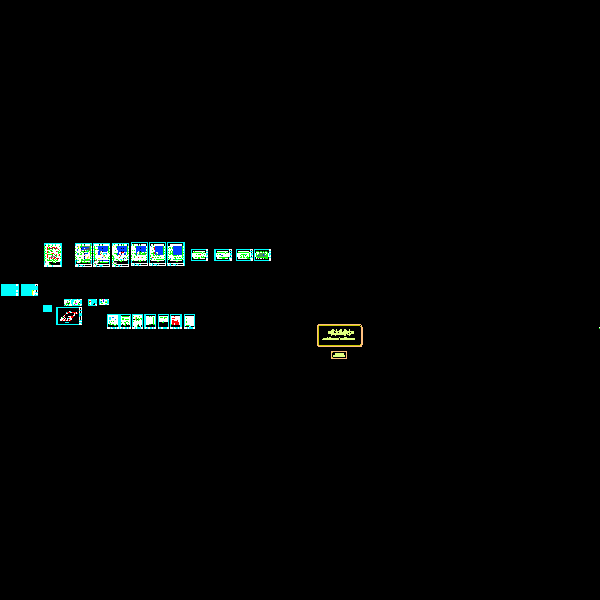

地下一层喷淋平面图
一层喷淋平面图
二层喷淋平面图
三层喷淋平面图
四层喷淋平面图
五层喷淋平面图
六层喷淋平面图
七~十层喷淋平面图
十一层喷淋平面图
机房层喷淋平面图
冷水给水系统展开图
热水给水系统展开图
消火栓系统展开图
自动喷淋给水系统展开图
雨水、空调凝水系统展开图
污、废水系统展开图(一)
污、废水系统展开图(二)
地下车库消火栓给水系统展开图
水泵房设备及管道
屋顶热水系统平面布置图
卫生间给排水大样图

附件详情

附件详情：本项目位于安徽，交通便利地理位置显著占地面积12亩，建筑面21885.87平方米，是一坐集住宿、餐饮、娱乐为一体的高级酒店，总建筑面积为:地上16849平方米，地下为4680平方米；建筑层数为11层，地下1层，总建筑高度为： 48.6米，建筑耐火等级：一级（地下室耐火等级为一级）；地下室停车数量为88个;建筑分类：一类高层建筑。
设计范围：生活给水系统、生活排水系统、热水系统、雨水排水系统、消火栓系统、自动喷水灭火系统、灭火器系统，气体消防灭火系统。
编制于2012年，图纸共38张。

地下一层给排水平面图

卫生间大样

污、废系统原理展开图

屋顶热水系统图

水泵房系统布置图
