[CAD]7层四星级大酒店给排水图纸（湿式自动喷淋）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,变频供水,高位水箱供水
• 排水体制：污废分流,污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间,设备房布置
• 热水供应方式：集中热水供应
• 项目所在地：江苏

附件详情

• 给排水设计施工说明
• 资料目录
• 主要设备一览表
• 给排水平面图（冷热水）
• 给排水平面图（排水，消火栓）
• 给排水平面图（喷淋）
• 厨房给排水平面图
• 室内热水系统图
• 消火栓给水系统图
• 湿式喷水灭火系统图
• 室内冷水系统图
• 室内排水系统图

附件详情

该项目位于江苏，该项目为七层公共建筑。四星级大酒店。标高以米为单位，其他尺寸以毫米为单位。设计内容：生活给水系统、生活热水系统、生活排水系统、消火栓给水系统、湿式自动喷淋系统、灭火器的配置。
，共24张图纸。

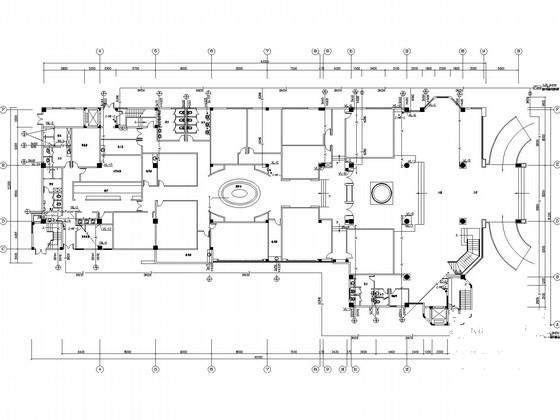

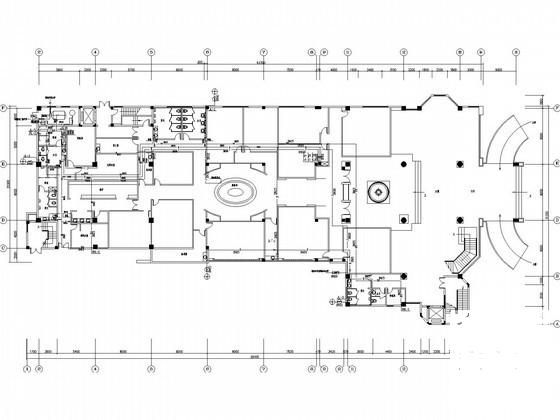

一层给排水平面图（排水，消火栓）

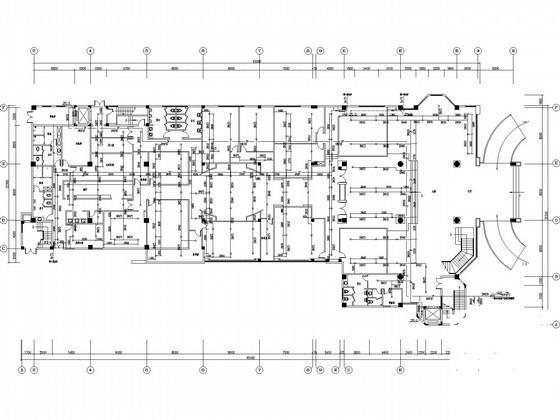

一层给排水平面图（喷淋）

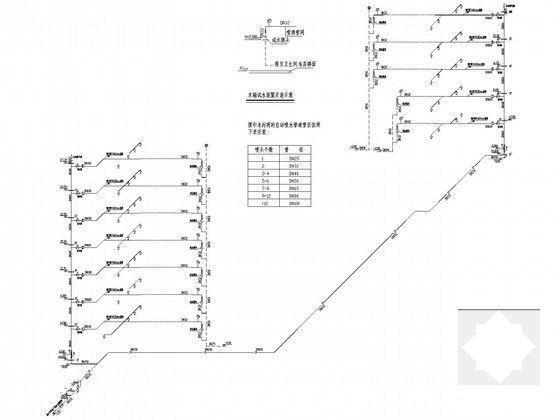

湿式喷水灭火系统图

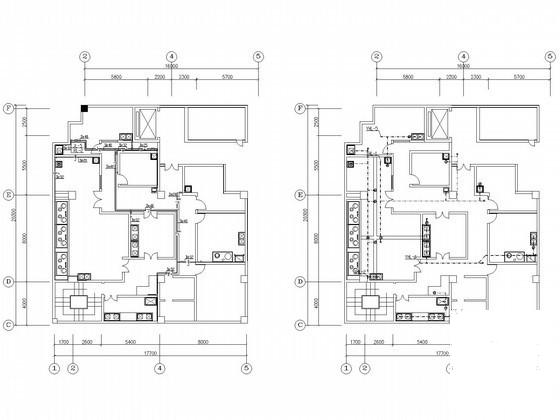

厨房给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:16:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
