一份5层主区综合服务楼热水工程给排水CAD施工图纸（丰富湿式自动报警系统）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公,商业,宾馆,餐饮
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：8637.99平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 地下室用途：人防,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,卫生间,阀门管件
• 热水供应方式：开式热水供应
• 项目所在地：陕西

附件详情

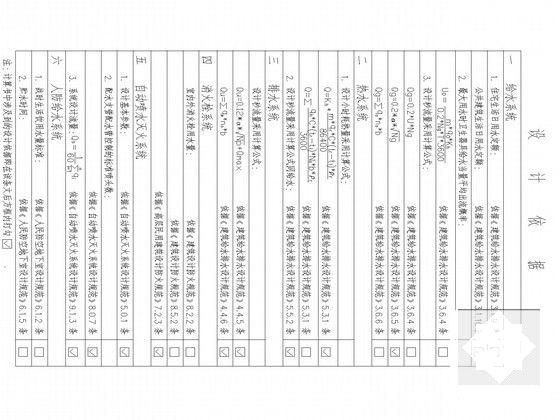

• 给排水设计说明及图例
• 主区综合服务楼一层给水及消防平面图
• 主区综合服务楼一层排水管道平面图
• 主区综合服务楼二层排水平面图
• 主区综合服务楼三层排水及消防管道平面图
• 主区综合服务楼三层给水管道平面图
• 主区综合服务楼四层给水管道平面图
• 主区综合服务楼四层排水管道平面图
• 主区综合服务楼五层给水管道平面图
• 主区综合服务楼五层污水及消防管道平面图
• 主区综合服务楼屋面给排水管道平面图

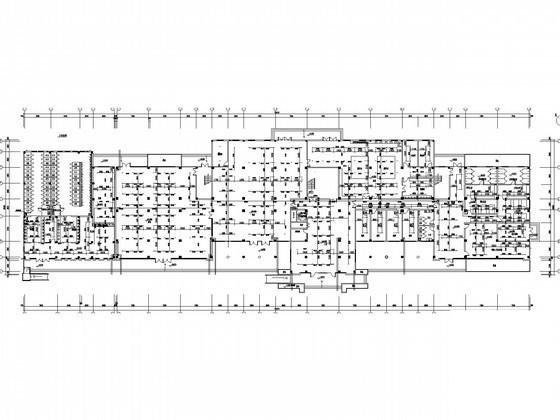

• 主区综合服务楼一层自喷管道平面图
• 主区综合服务楼二层自喷管道平面图
• 主区综合服务楼三层自喷管道平面图
• 主区综合服务楼四层自喷管道平面图
• 主区综合服务楼五层自喷管道平面图
• 给水管道系统图
• 热水管道系统图
• 消火栓管道系统图
• 自喷管道系统图
• 污水管道系统图
• 雨水管道系统图
• 消防水箱展开图
• 卫生间留洞图
• 湿式报警阀前自喷管道

附件详情

该项目位于陕西，为主区综合楼。总建筑面积8637.99平方米，一层为餐厅、厨房、超市、服务区公共卫生间、司机休息室、自助淋浴室及开水间。二至四层为服务区宾馆；五层为办公、宿舍。总建筑高度20.100米，属多层公共建筑。
，共29张图。
计算书包含在CAD图中。

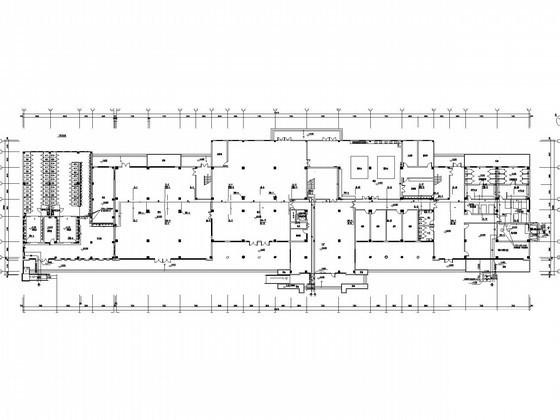

主区综合服务楼一层排水平面图

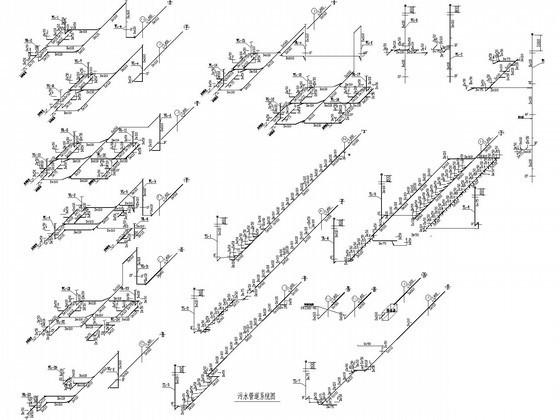

污水管道系统图

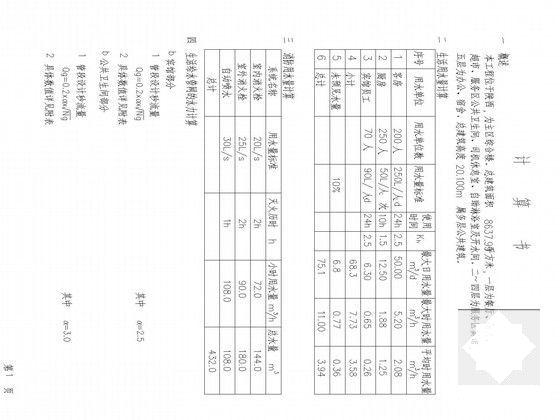

计算书1

计算书2

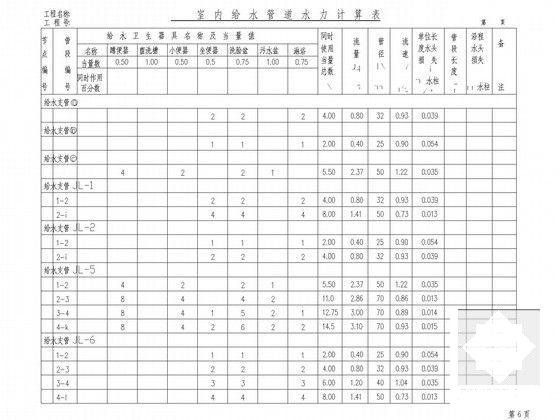

计算书

公共卫生间留洞图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 10:48:47上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
