医院22层楼给排水CAD图纸(自动喷淋灭火系统)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑地上层数：22层
• 建筑地下层数：1层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：高位水箱
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给排水, 热水, 消火栓, 自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级
• 地下室用途：仓储
• 特殊系统：虹吸雨水

附件详情

娄底某医院22层楼给排水全套图纸，有比较强的参考价值。该资料范围包括红线以内的给排水、消防管道系统及小型给水排水构筑物。该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷淋灭火系统。

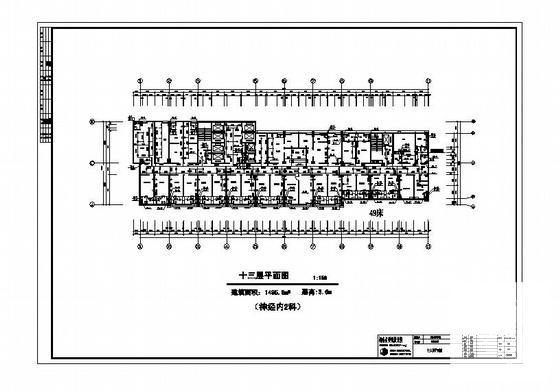

第 1 张图

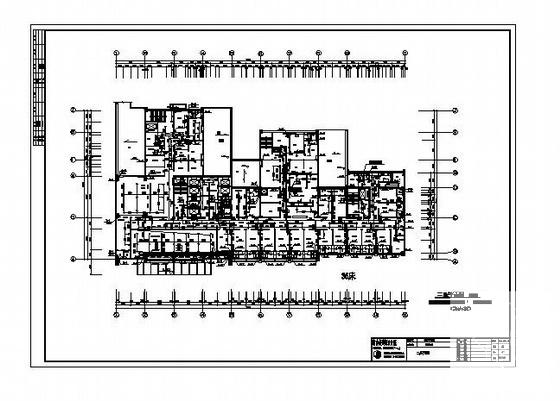

第 2 张图

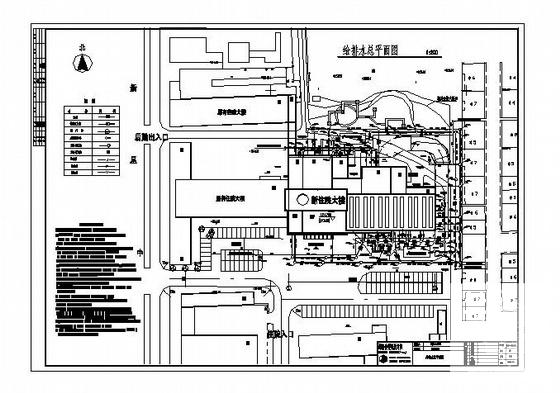

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
