一份33层国际中心给排水CAD施工图纸（压力排水系统）

ttffdd7788 · 发表于 2020-2-19 10:42:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：149009.11平方米
建筑地上层数：33层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：47张
设计年代：近代
地下室用途：人防, 车库, 设备用房
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 水池, 水塔
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水, 无负压供水
供水分区：四区以上
排水体制：污废合流, 雨污分流
排水技术：重力排水, 压力排水
火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：压力排水
大样节点：水箱, 水泵, 泵房, 卫生间, 设备房布置
项目所在地：山西

附件详情

给排水施工图设计总说明
主要设备材料表
一层消火栓平面图
二层消火栓平面图
三层消火栓平面图
四层消火栓平面图
一层自动喷水平面图
二层自动喷水平面图
三层自动喷水平面图
四层自动喷水平面图
雨水系统原理图
排水系统原理图
给水系统原理图
人防给水系统原理图
人防压力废水系统原理图
南楼消火栓平面图
北楼消火栓平面图
南楼自动喷水平面图
北楼自动喷水平面图
消火栓管道系统图
地下层消火栓平面图

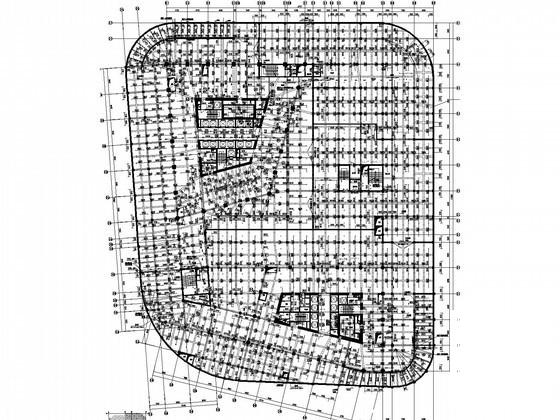

地下层自动喷水平面图
自动喷水管道系统图
南楼十五层消防设备平面图(避难层）
南楼十五层消防设备透视图(避难层）
北楼十五层消防设备平面图(避难层）
北楼十五层消防设备透视图(避难层）
自动喷水水泵房平面图
自动喷水水泵管道透视图
自动喷水水池水泵房示意图
消火栓水泵房平面图
消火栓水泵管道透视图
消火栓水池水泵房示意图
北楼避难层生活设备平面大样图
南楼避难层生活设备平面大样图
地下三层生活设备设备平面大样图
卫生间大样图

附件详情

该项目位于山西，功能主要为高层办公楼。该项目地下3层，地上部分南楼为29层，北楼为33层。地下三层均为车库及设备用房，其中地下二层局部设置甲类核6级常6级人防物资库，地下三层局部设置甲类核6级常6级人防物资库和甲类核6级常6级人员掩蔽所；地上部分，一层除主楼部分，其余为架空的连廊，主楼部分一层设大堂、商业、消防控制室等；二层设餐厅、厨房；三层设厨房、餐厅、会议室；四层以上全部为商务办公。南楼在十五层设避难层，北楼在十五层及三十层设避难层。总建筑设计面积：149009.11平方米；地上总建筑设计面积：116072.20平方米；地下总建筑设计面积：32936.91平方米。层高及建筑高度：地下二、三层层高为4.2m,地下一层层高为4.2m,局部3.0m,主楼地下一层层高为6.0m；地上一层层高为8m,二～四层层高5.1m,南楼五～二十八层层高4.1m,二十九层层高为4.8m;北楼五～三十二层层高4.1m,三十三层层高为4.8m楼梯出屋面及电梯机房层高为5.3m。室内外高差为0.25m,0.6m,0.45m；建筑总高度南楼为126.95m,北楼为143.5m；耐火等级：该项目为一类高层建筑，地下部分和地上部分耐火等级均为一级；防水等级：屋面防水等级为Ⅰ级，地下室防水等级为二级。
设计范围：
1. 该资料包括室内消防系统、给排水管道系统、卫生设备的安装。（室外给排水总图甲方委托另外设计）
2. 给水管道做到出外墙,水表井以外2米处，排水管道做到出外墙,第一个检查井处。
，共47

北楼五层自动喷水平面图

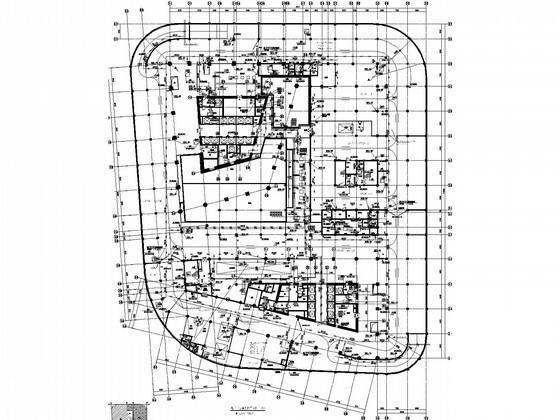

地下层消火栓平面图

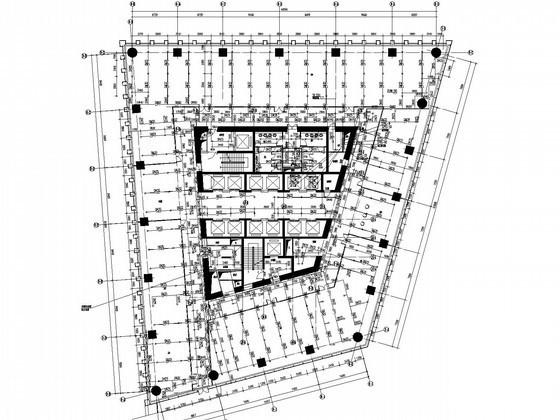

四层自动喷水平面图

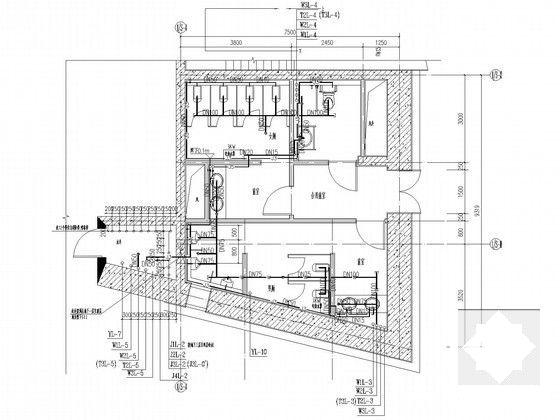

卫生间大样图

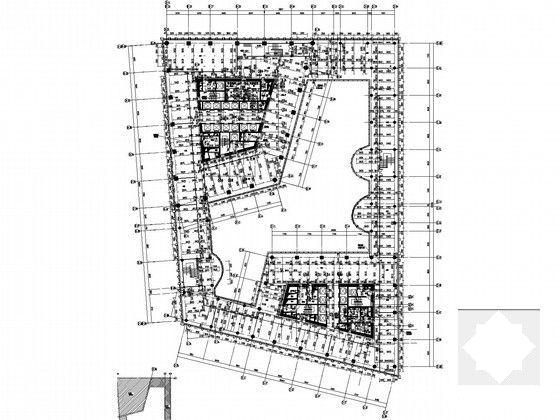

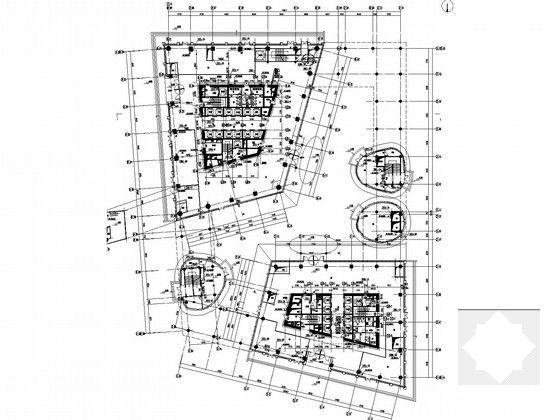

一层消火栓平面图

自动喷水泵管道透视图

自动喷水管道系统图（二）

自动喷水水泵房平面图

给水系统原理图
