国际酒店23层给排水系统设计CAD图纸

附件详情

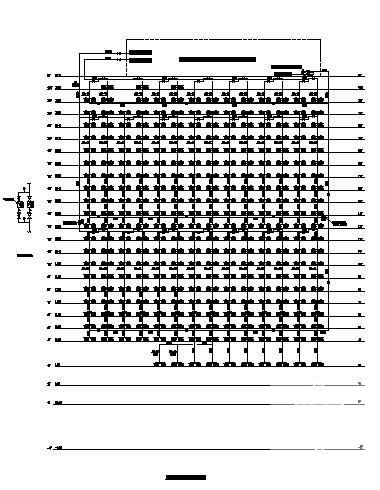

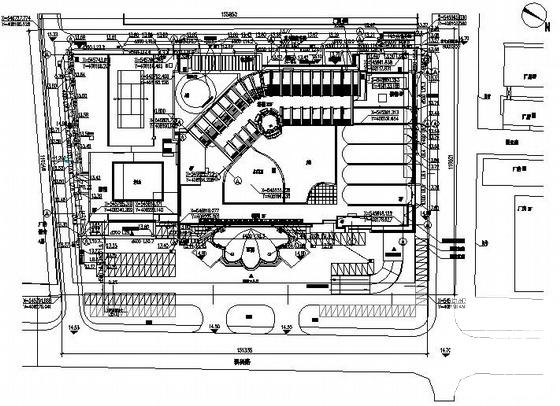

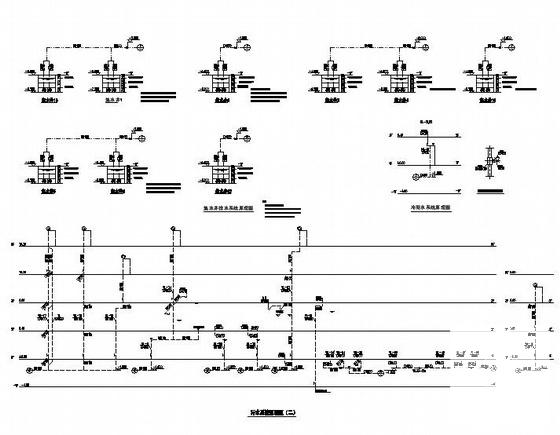

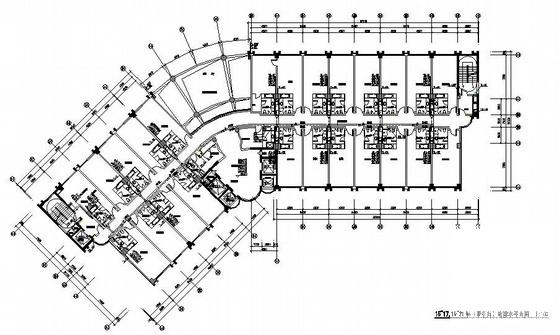

东莞市某国际酒店工程位于东莞市某镇文化广场，占地为14613.37平方米，拟建项目为涉外五星级酒店。本酒店内设客房、中餐厅、夜总会、桑拿、游泳池、网球场等，设施配套齐全。地下为一层，地上裙房为三层，塔楼为20层，地上总层数为23层，建筑高度为82.2米。该项目设计范围：给水排水设计、消防设计。生活给水系统：该项目最高日生活日用水量为717.0m3/d，最大小时用水量为73.3m3/h。该项目需增压最高日生活日用水量为298.1m3/d，最大小时用水量为25.8m3/h。热水系统：该项目最高日生活日热用水量为105.3m/d，最大小时用水量为21.9m/h。污、废水系统：本系统污、废水合流，经室外化粪池处理后排入市政污水管网，最高日排水量约645.3m/d。雨水系统屋面雨水及平台雨水采用内排水方式，由设于屋顶的雨水斗收集排至室外雨水管网；地下室废水由潜污泵提升至室外雨水管网。消防给水系统该项目消火栓系统用水量：室内消火栓40L/S，室外消火栓30L/S，火灾延续时间为3h。
