酒店公寓给排水设计CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓,自动喷水

附件详情

该项目包括给排水、消防及热水系统，图纸比较详细，内含：各层消防给水平面图、各层给水平面图、水泵房详图、热水给水回水系统图、室外给排水总平面图、生活给水系统图、雨水排水系统图、卫生间给排水大样图、喷淋给水系统图、消防给水系统图、污水排水系统图……

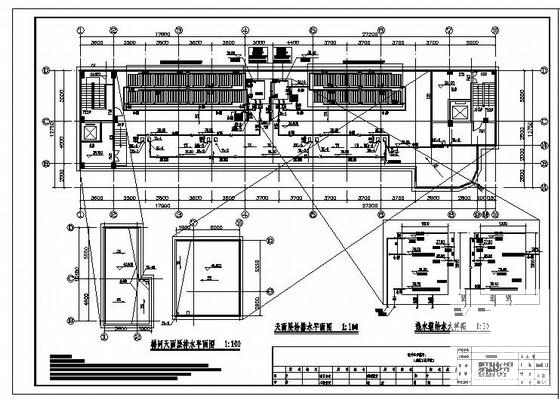

第 1 张图

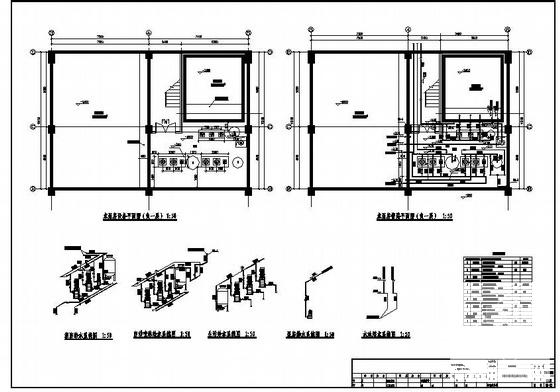

第 2 张图

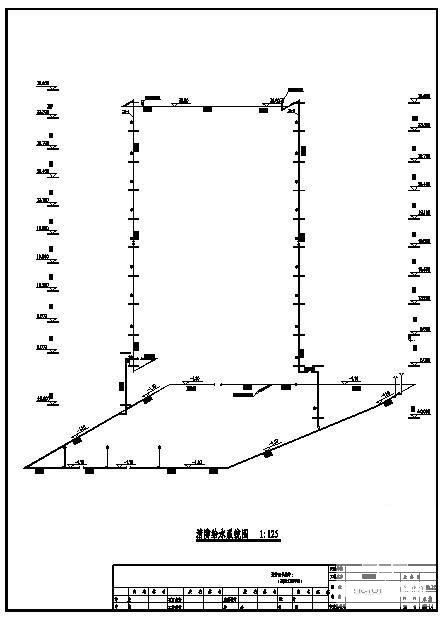

第 3 张图

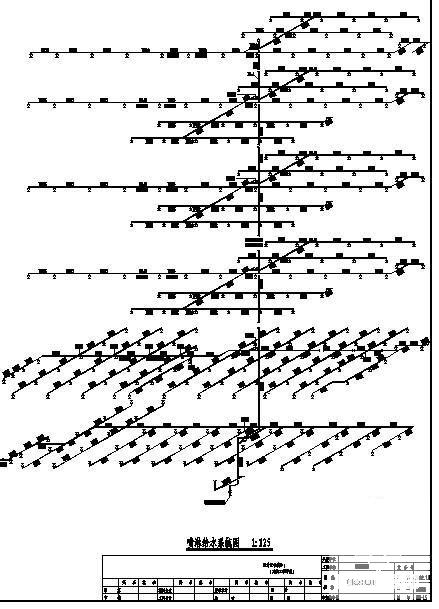

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
