2355平米10层酒店式公寓给排水CAD施工图纸
- 建筑类别：公寓建筑
- 建筑层数：多层建筑
- 建筑设计面积：2354.51平方米
- 地上楼层：10层
- 设计阶段：施工图设计
- 供水方式：市政供水, 其他供水方式
- 供水分区：两区
- 污废水排水体制：合流
- 设计内容：给水系统, 污水排水系统, 消火栓系统
- 参考图纸：20张以下
- 设计年代：近代
附件详情
1.该项目为商业步行街B1
建设工程
，为地上十层公寓建筑。
2.该项目给排水设计包括：生活给水系统、生活排水系统、
消防系统
、灭火器的配置。

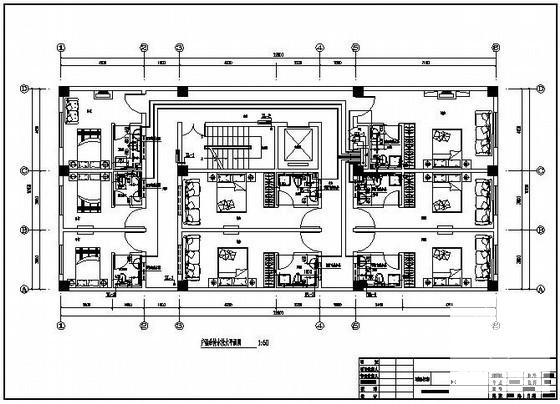

户型给排水放大平面图

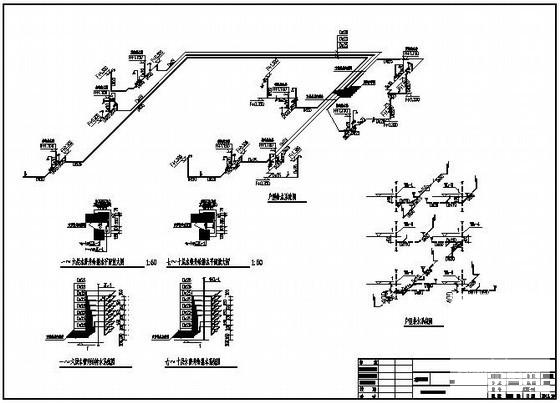

户型排水系统图

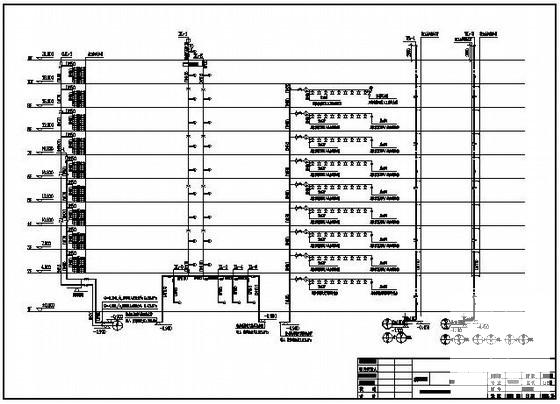

给水排水系统展开图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
酒店给排水施工图 - 1 -
酒店给排水施工图 - 2 -
酒店给排水施工图 - 3 -

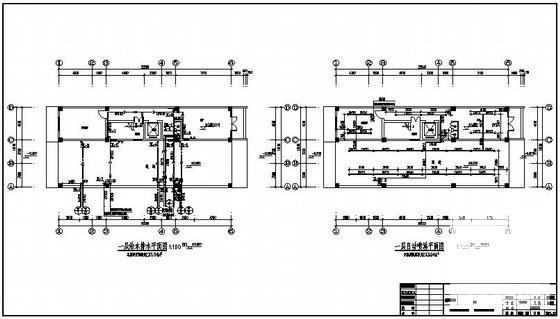

酒店给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.7 MB
- 收藏次数：0
-
文件名称：
附件-995860585079797875598.rar
酒店给排水施工图下载
