一份16层酒店式公寓给排水CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：16632.73平方米
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：72张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水分区：三区
• 排水技术：重力排水
• 大样节点：水箱,水泵,卫生间
• 项目所在地：湖南

附件详情

• 设计说明、图例及主要材料表
• 消防平面图
• 消火栓系统原理图
• 喷淋系统原理图
• 给排水平面图
• 给水系统原理图
• 排水系统原理图
• 冷凝水系统原理图
• 卫生间给排水大样图
• 屋顶消防水箱 平面布置图
• 消火栓出水管安装详图
• 进水管安装详图
• 溢流管安装详图消
• 防水箱喷淋出水管安装详图
• 泄空管安装详图
• 水泵房平面布置图
• 生活水箱泄空管安装详图
• 生活水箱基础平面图
• 消防水池潜水排污泵出水管安装详图
• 喷淋泵安装详图
• 消火栓泵安装详图
• 地下室集水坑系统图
• 防爆地漏安装大样
• 战时不锈钢装配水箱系统图
• 防爆地漏排水系统图
• 喷淋平面图

附件详情

该附件为湖南某酒店式公寓给排水全套图纸。
项目概要：总建筑面积16632.73平方米，建筑基底面积1433.46平方米，建筑高度49.55米。地上16层，地下1层。建筑建筑设计结构形式为框架结构，使用年限为50 年，建筑耐火等级为一级。
设计内容：给水系统、排水系统、消火栓系统、自动喷水灭火系统及灭火器配置。
给水分区为一至二层为低区，由市政管网直接供水；三层~十六层为高区，由位于地下室的高区生活加压设备供水，供水压力为0.78MPa，三~十层采用减压阀组减压，阀后工作压力小于0.30MPa。室外消火栓用水量为20L/s，室内消火栓用水量为20L/s。污水立管中污水就近排入污水检查井，经化粪池处理后排入小区污水管道。屋面雨水排水系统见建筑专业施工图，每根雨水立管在距地面1米处设检查口。屋面雨水管高层部分宜采用承压塑料管。
，共72张图纸。

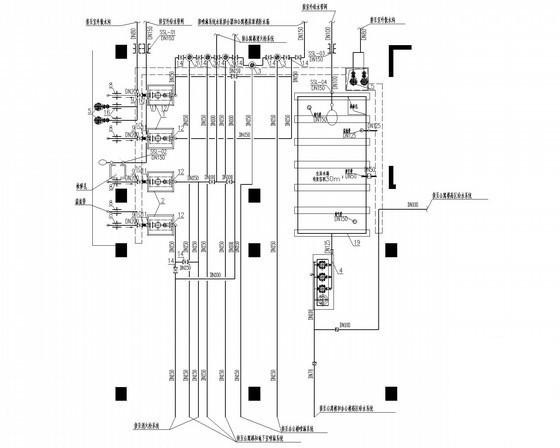

水泵房平面布置图

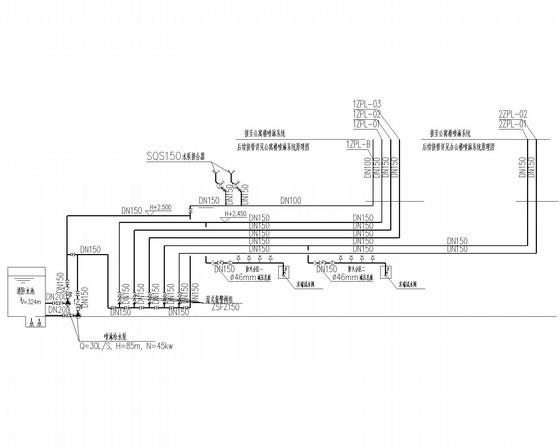

喷淋系统原理图

战时不锈钢装配水箱系统图

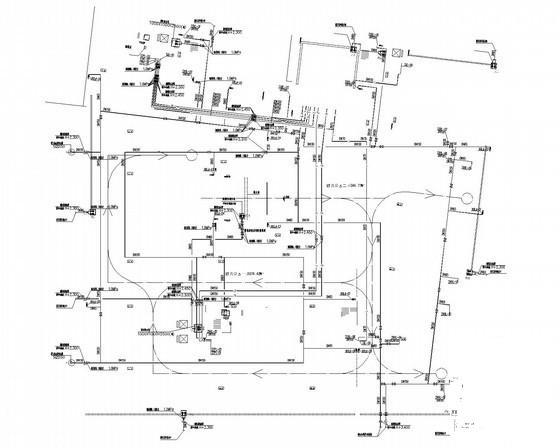

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
