一份8层星级酒店给排水CAD图纸（湿式自动喷淋）

yyuu8899 · 发表于 2020-2-22 00:55:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：宾馆,酒店,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,泵房,卫生间
热水供应方式：集中热水供应
项目所在地：北京

附件详情

设计说明
设备材料表
热水系统图
排水系统图
喷洒系统图
给水系统图
消火栓系统图
设备一览表
地下层消防平面图
地下室给排水平面图
首层消防平面图
标准层消防平面图
首层喷洒平面图
标准层二层喷洒平面图
给排水平面图
水泵房剖面图
水泵房平面布置图
水箱间平面布置图
卫生间详图
水箱接管透视图

附件详情

该项目位于北京，地下一层，地上八层，为星级酒店建筑，包括住宿区、洗浴区、餐饮区等。该楼属于二类高层建筑。设有室内生活给水系统、排水系统、消火栓给水系统及自动喷水灭火系统。该楼生活给水分两部分供给。洗浴区和餐饮区为室外水塔直接供给，住宿区为水泵、高位水箱联合供水。管道布置为下行上给方式。热水由专用设备提供，被加热水温度为60度，系统为开式半循环上行下给方式（热水膨胀排气管上禁止加阀门）。排水系统采用一般重力单立管伸顶透气排水系统。
，共34张图。

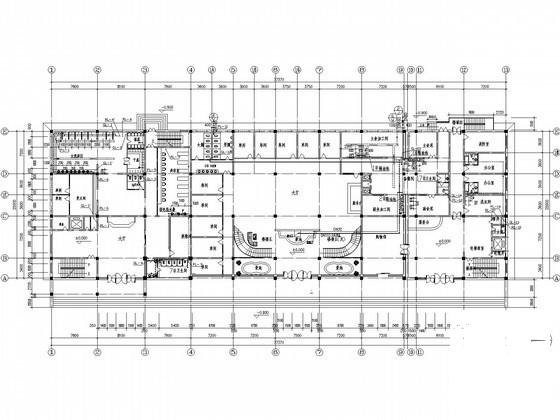

首层消防平面图

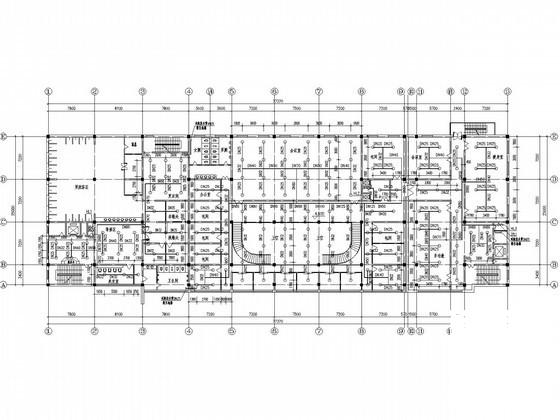

二层喷洒平面图

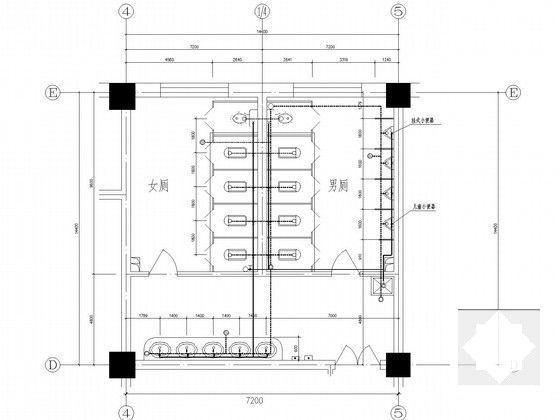

8#卫生间

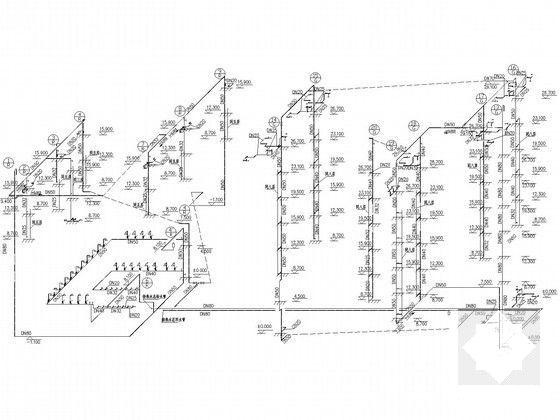

热水系统图

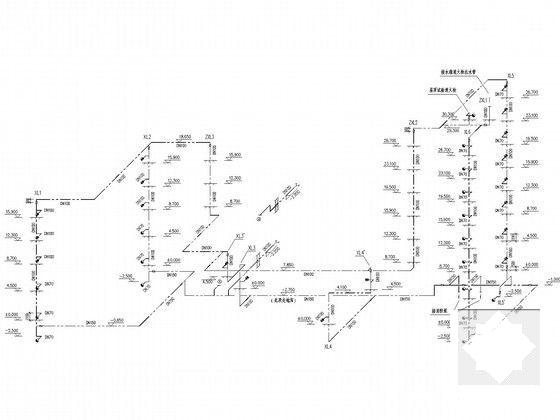

消火栓系统图

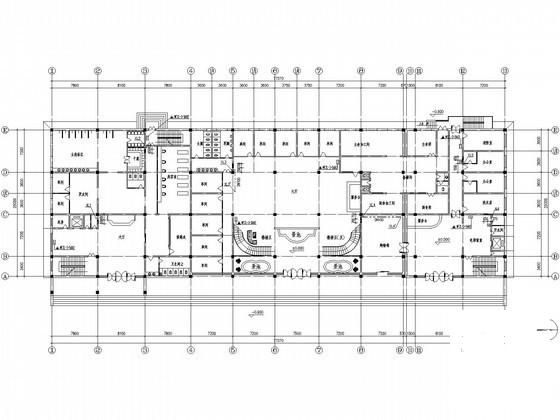

水泵房平面布置图
