一份10层三星级酒店电气CAD施工图纸(火灾自动报警系统)

hhtu3yy · 发表于 2020-2-19 19:38:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：酒店
建筑高度类型：高层建筑
建筑面积：28748平方米
建筑地上层数：10层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：73张
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：一级
项目所在地：江苏

一、项目概要

该项目为三星级酒店项目。地下共两层，地下二层主楼区域为工程部、后勤办公用房、设备用房（包括生活泵房、员工餐厅、员工厨房、粗加工厨房、更衣淋浴间、新风机房、洗衣房、垃圾房等），汽车库、制冷机房（位于汽车库内）；地下一层主楼区域为设备用房（包括变电所、消防泵房、运营商机房、弱电机房、强弱电竖井等），锅炉房、水泵间和冷却塔位于主楼核心筒外。地上共十层：一层为大堂（吧）、消控室、后勤服务用房和名品店等，二层为红酒吧和会议室，三层为会议室、多功能厅、厨房等，四层为全日餐厅、厨房、AV机房等，五层为健身房。五六层间为设备转换层，六~十层为客房，卫星电视接收机房位于十层，机房层为新风机房等，屋顶局部为构架和种植屋面，设有太阳能集热板和卫星电视接收设备。面积层高：该项目总建筑面积共28748m，建筑高度：48.95m，层高：地下二层为4.6m，地下一层为8.1m，一层大堂为10.2m，其余为5.4m，二~五层为4.8m(三层多功能厅为7.5m)，设备夹层为2.4m，六~七层为3.9m，八层为4.2m，九~十层为3.9m，机房层为2m，局部核心筒为2.8m。图纸类型：DWG。

二、设计范围

1、220/380V配电系统；建筑物防雷接地系统；能耗监测管理系统；火灾自动报警系统；电气火灾监控系统;消防电源监控系统；防火门监控系统。

2、照明设计：应急疏散照明和备用照明、设备用房、楼梯间普通照明设计到位，其它普通照明由建设方另行委托二次装修设计。

3、变电所设在地下一层，变电所设计内容详见变电所图纸，变电所内应采取屏蔽、降噪等措施。

4、智能照明系统；有线电视、综合布线系统；视频监控系统；楼宇自控系统（BAS）等弱电系统由建设方委托弱电智能化设计单位设计。

三、负荷等级

一级消防负荷：消防电梯、防排烟风机、消防补风机、消防水泵、消防控制室、应急照明、防火卷帘；

一级非消防负荷：电梯、排污泵、生活泵房、门厅、公共疏散走道、楼梯间等照明、弱电机房、监控用电；

二级负荷：多功能厅电声、新闻摄影、录像电源；厨房设备、锅炉房；多功能厅、餐厅、厨房、康乐设施等照明；

其它用电为三级负荷

四、图纸展示

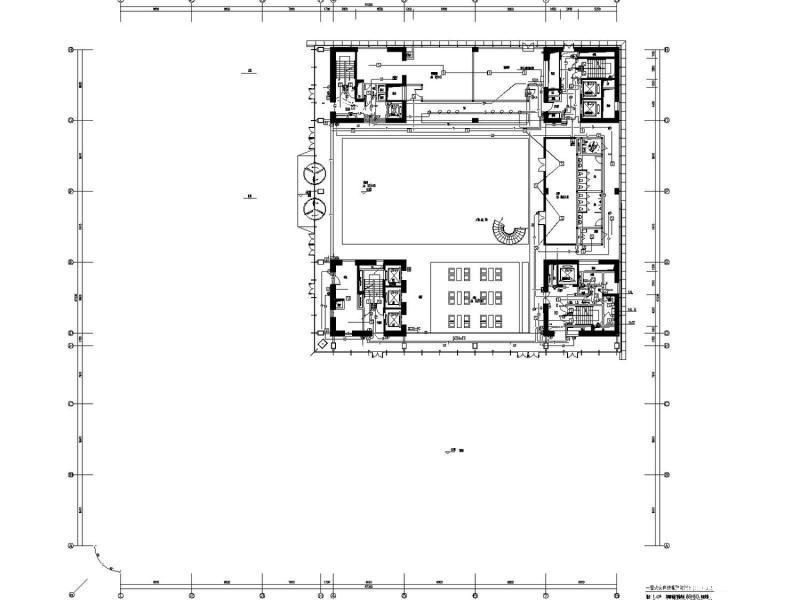

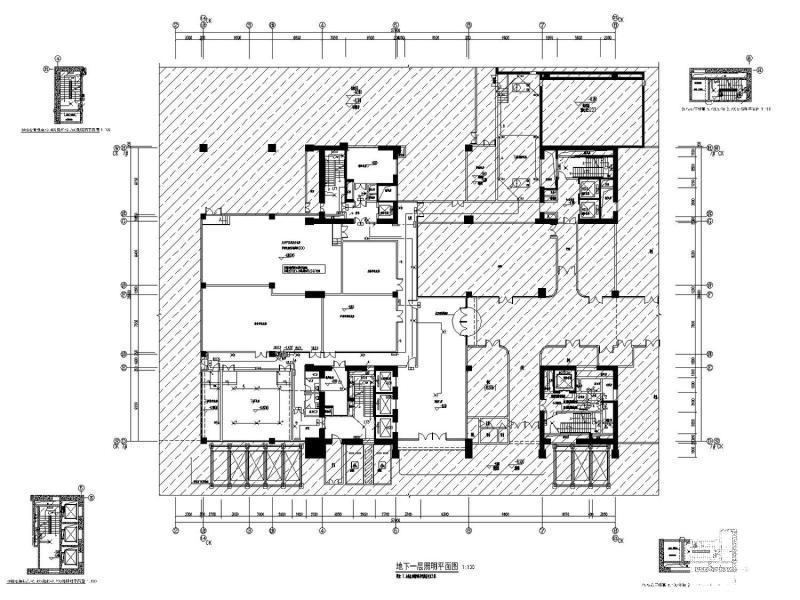

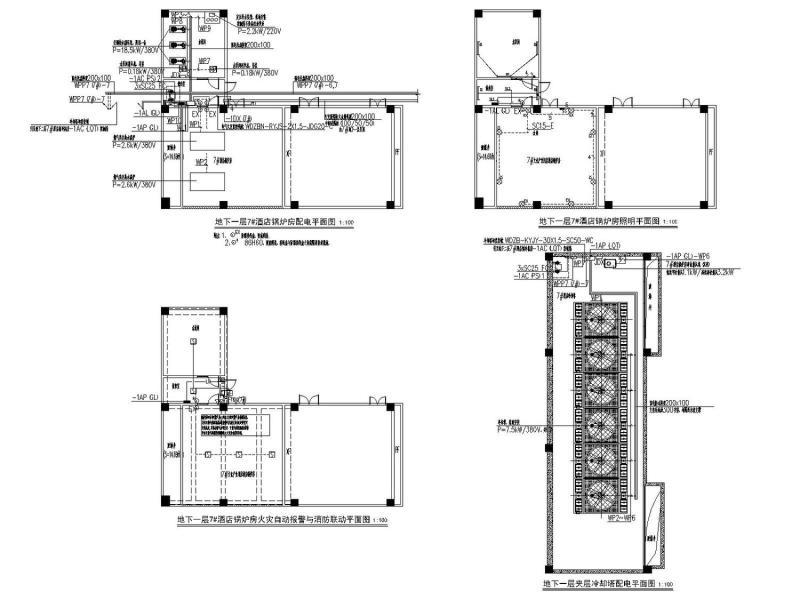

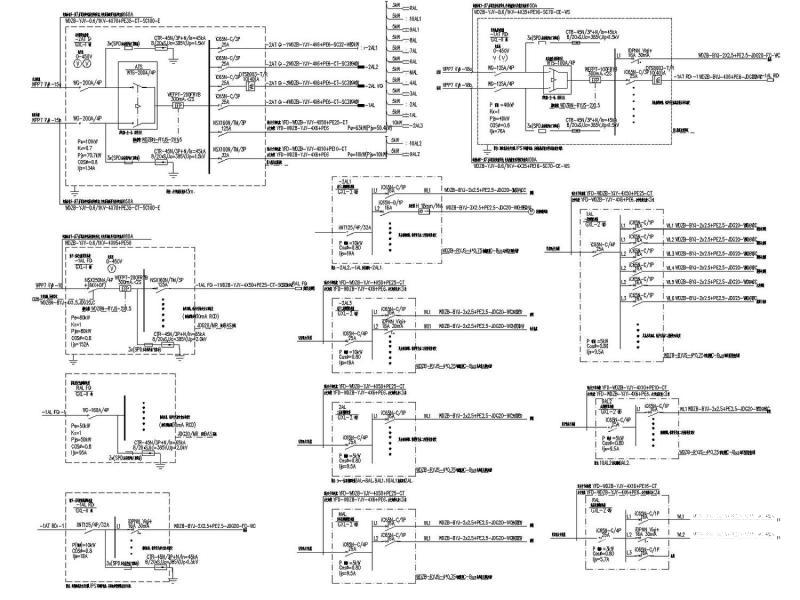

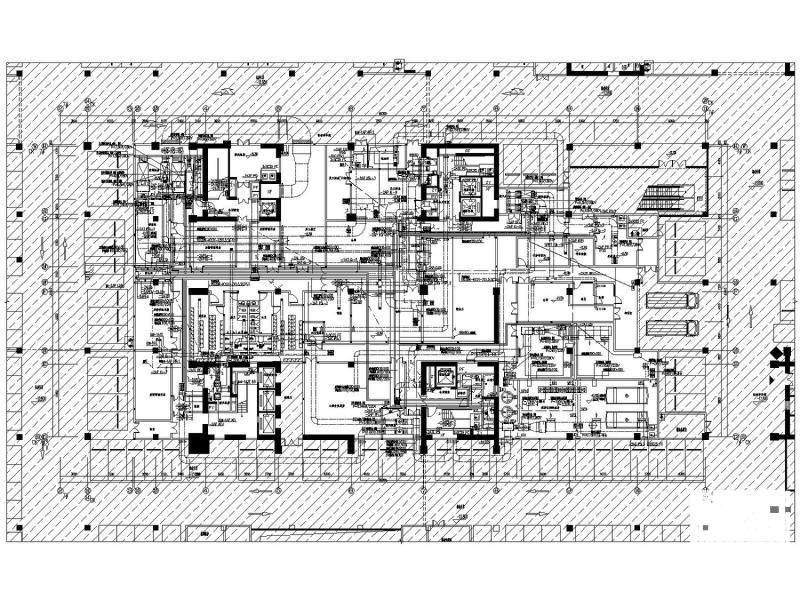

地下二层配电平面图
