高层三星级大酒店暖通工程全套CAD施工图纸(空调冷热水系统)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：高层建筑
• 地上层数：21层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：双管制,同程式,异程式

一、设计说明

空调冷热源及空调系统形式

1、冷源:该项目最大冷负荷为3150KW,考虑同时使用系数等因素,设计选用3台单螺杆水冷式冷水机组,其中2台制冷量为1020KW,1台制冷量为530KW,总装机容量2570kW,并配以相应的冷热水泵、冷却水泵、冷却塔、膨胀水箱及管道系统。

2、热源:

该项目最大空调热负荷为2080KW,设计选用1台供热量为1745KW 的燃油真空热水机组;同时选用1台供热量为1396KW的的燃油真空热水机组,为生活热水提供热源。

3、大堂、餐饮大厅、会议室等大空间空调形式以全空气系统为主;办公室、包厢、客房等采用风机盘管加新风系统。

防排烟系统

1、防烟楼梯间和合用前室分别设机械加压送风系统,防烟楼梯间送风口隔层设置;前室送风口每层设置,发生火灾 时,打开着火层及上下相邻层的送 风口,并联锁启动设在 三层吊顶内的加压风机。

2、地下汽车库及无直接自然通风,且长度超过20米的内走道、不具备自然排烟条件的中庭设机械排烟设施。

地下一层通风平面图

四层通风平面图

空调冷热水系统

制冷机房管道平面图

战时排风系统原理图

战时进风口平面图

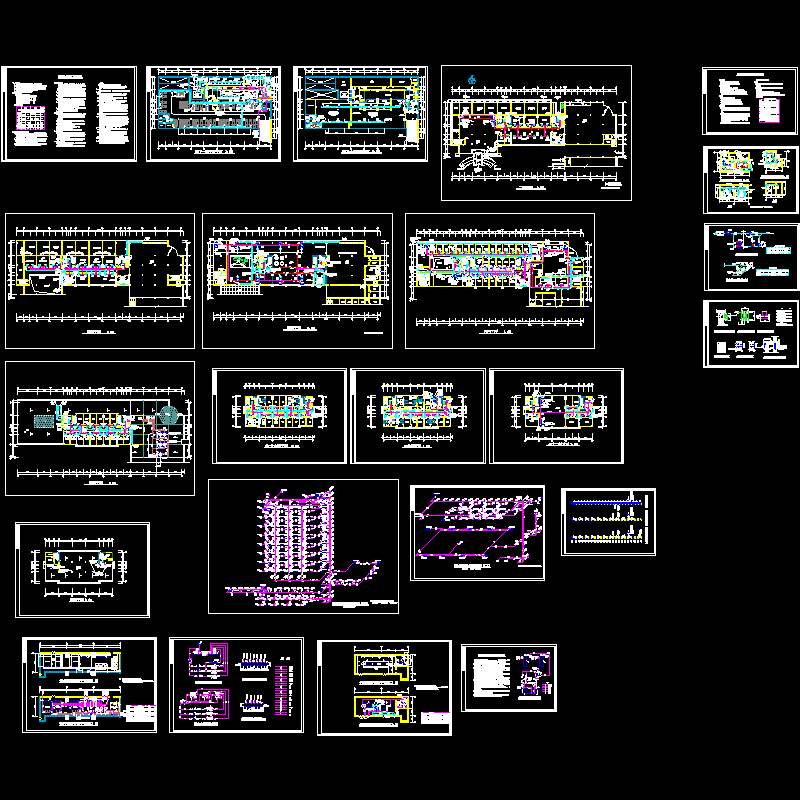

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
