高层公建商务楼暖通空调全套系统设计施工CAD大样图

附件详情

一、项目概要：
项目位于河北省，为一公建商务楼，地下2层，一~六层为商场，七~二十四层为公寓办公。总建筑面积63519.95m2......

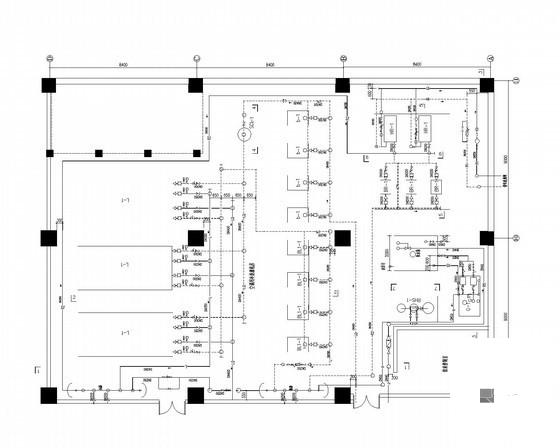

二、冷热源：
1.空调夏季集中冷源为电制冷螺杆冷水机组，供回水温度为7/12°C。
2.空调冬季集中热源的一次热水来自城市热网，一次水供回水温度为80/60°C供回水压差0.3MPa......
三、空调系统：

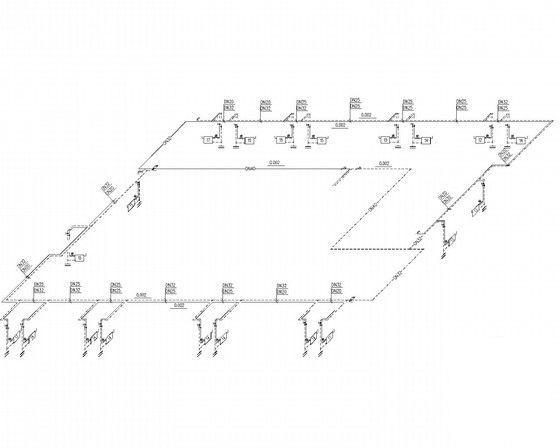

1.空调水系统为一次泵变流量双管系统。

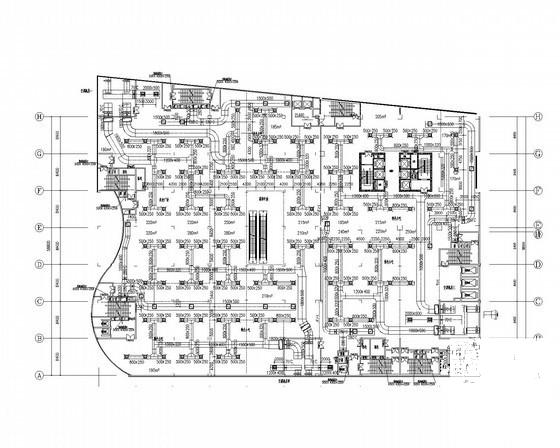

2.商场负一至六层商场采用全空气空调系统。
3.局部采用风机盘管加独立新风的空调方式......
四、通风排烟：
1.地下车库设机械排风（排烟）系统， 平时排风，火灾时排烟。同时设有机械补风。
2.汽车库排烟量按最大的防烟分区换气次数按6次/时计算，设备用房按最大防烟分区面积乘以120m/h计算......

图纸共43张。
