20层国贸宿舍楼暖通空调系统全套设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:20632平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:北京

附件详情

  • 设计及施工说明
  • 采暖空调平面图
  • 通风及防排烟平面图
  • 空调平面图
  • 采暖立管图
  • 加压送风原理图
  • 室外管线平面图
  • 采暖系统干管图
  • 消防水泵房平面图
  • ......

附件详情

一、项目概要:
该项目由两栋塔式住宅楼组成,地上20层(另有中间设备层),地下2层(最底层为人防地下室)。每栋建筑面积为20632平方米......
二、热源:
热源由附近的热力站统一提供,热媒为供回水温度为80/60℃的热水...
三、采暖系统:
采暖系统分为高低区两个环路,高低两个系统均采用上行下给单双管结合顺序式采暖系统,地下室人防另设上行下给的双管系统。3#采暖系统为上供下回的单管串联系统...
四、空调系统:
使用VRV多联机空调系统,室内机均使用吊顶暗装式风管机。室外机分别放置在热力站和自行车棚两处。空调冷负荷为171.3KW,冷负荷指标为337.2W/m2...
五、通风排烟系统:
1.卫生间设排风扇机排气管,换气次数按10次/小时设计。
2.消防电梯前室将分别设置机械加压送风系统。
3.排烟风机的风量按最大防烟分区面积每平方米不少于120m3/h计算...

图纸共35张。


采暖立管图

采暖系统图

机房采暖空调平面图

消防水泵房采暖通风平面

加压送风原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

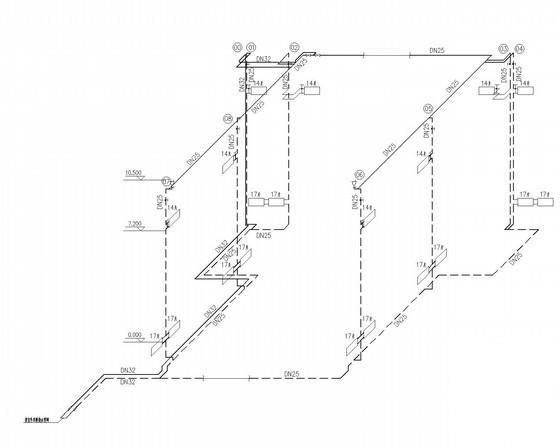

  • 宿舍暖通空调设计 - 1
    宿舍暖通空调设计 - 1

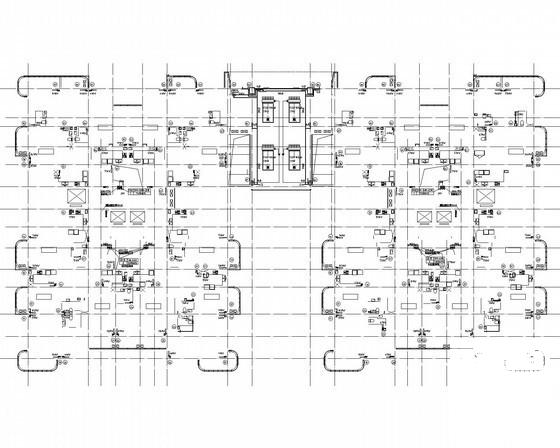

  • 宿舍暖通空调设计 - 2
    宿舍暖通空调设计 - 2

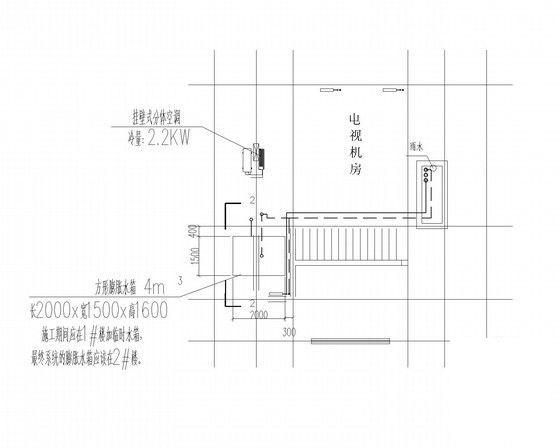

  • 宿舍暖通空调设计 - 3
    宿舍暖通空调设计 - 3

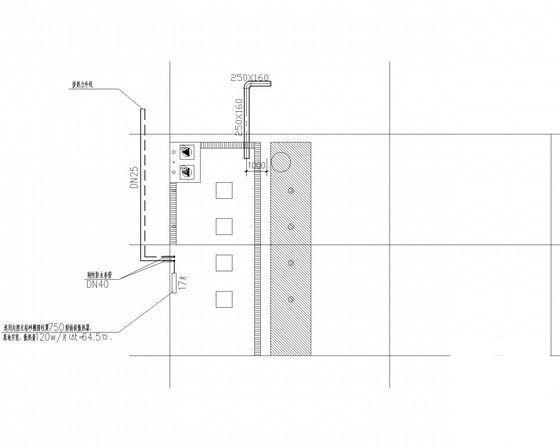

  • 宿舍暖通空调设计 - 4
    宿舍暖通空调设计 - 4

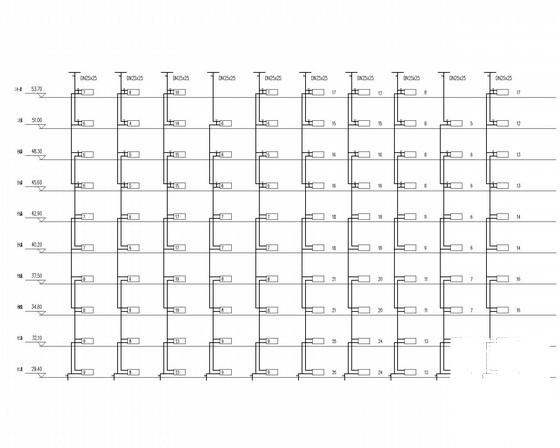

  • 宿舍暖通空调设计 - 5
    宿舍暖通空调设计 - 5
  • 宿舍暖通空调设计 - 6
    宿舍暖通空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
