一份21层国贸宿舍楼装修改造结构CAD施工图纸（8度抗震）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：21层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：28张
• 设计年代：近代

附件详情

北京市宿舍楼装修改造工程，1#、2#楼地上21层（不含机房层、水箱间），高58.2m，3#南楼地上4层，高13.8m，1#、2#楼地下2层，1#、2#楼剪力墙结构,3#楼框架结构，结构后续使用年限为30年，抗震设防烈度为8度。
该资料包含：结构加固设计说明，一~二十一层改造加固平面图，地下一、二层改造加固平面图，楼屋面层改造加固平面图，水箱间改造平面图，清拆平面图，地下管廊平面图，棚架结构图，新增服务电梯改造加固图，消防水池结构图等共计28张图。
设计年代：近代4月。

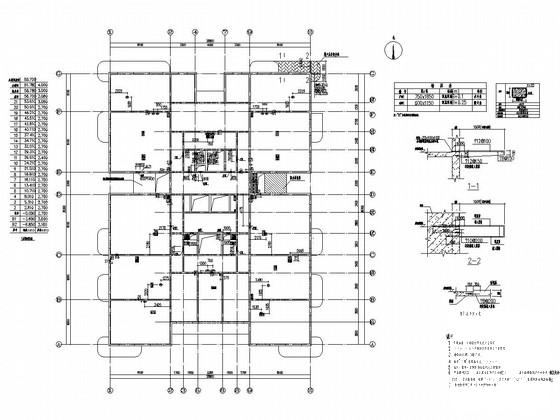

1#楼六~二十一层改造加固平面图

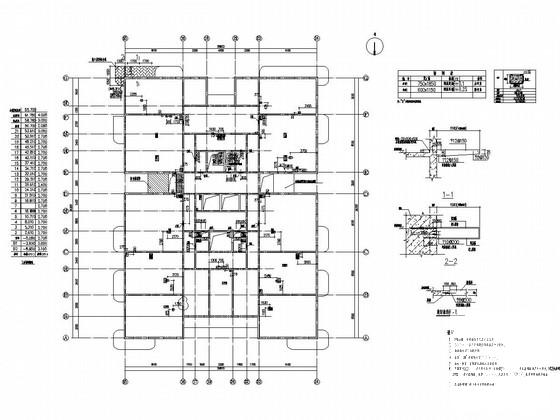

2#楼六~二十一层改造加固平面图

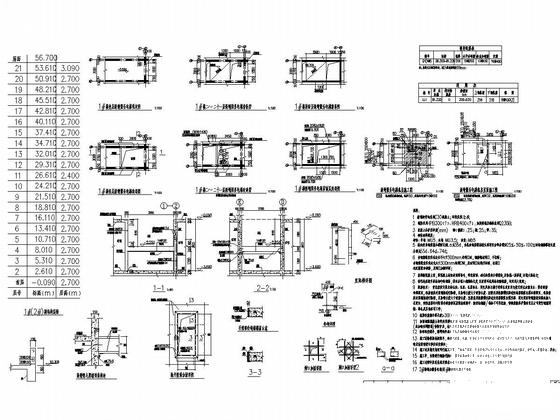

1#(2#)楼新增服务电梯改造加固图

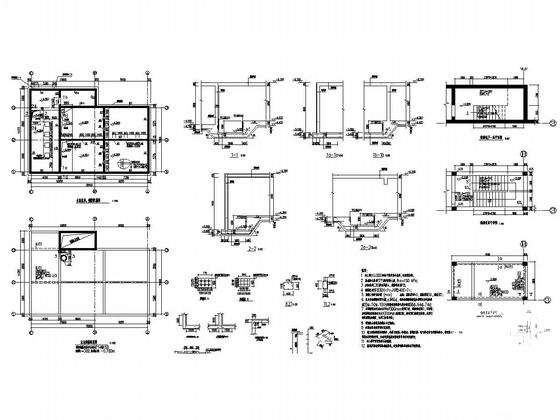

消防水池结构图

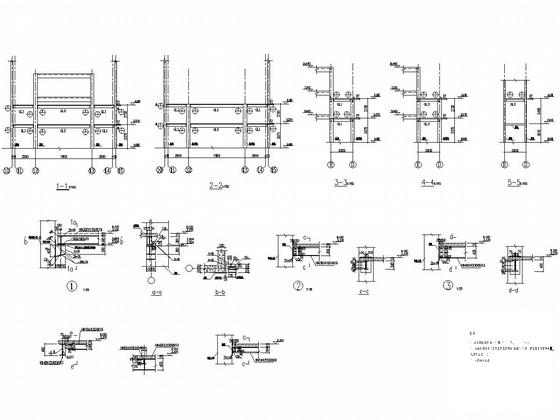

3#楼剖面图及节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
