一份钢结构多功能报告厅屋面改造结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目是某中学多功能报告厅改造项目，地上共一层，局部二层，框架结构。建筑总高度 9.600m，该附件是屋面 钢结构施工图 纸，抗震设防烈度为6度。

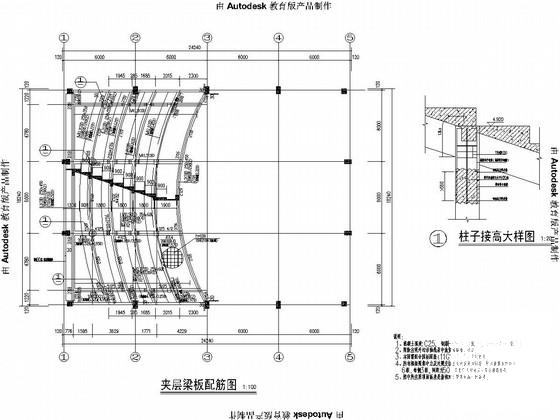

该资料包含：钢结构设计总说明，夹层梁板配筋图，屋面梁板配筋图，楼梯平面图，钢结构坡屋面布置图，屋面檩条布置图，HJ-1大样图等共计9张图。
分享投稿时间：近几年12月。

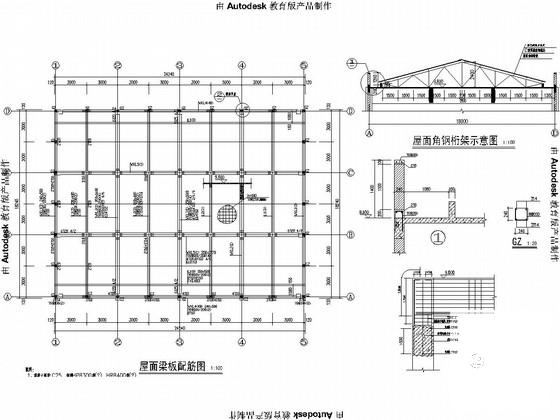

屋面梁板配筋

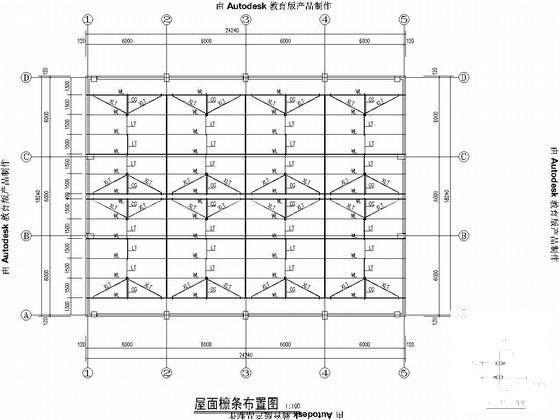

屋面檩条布置图

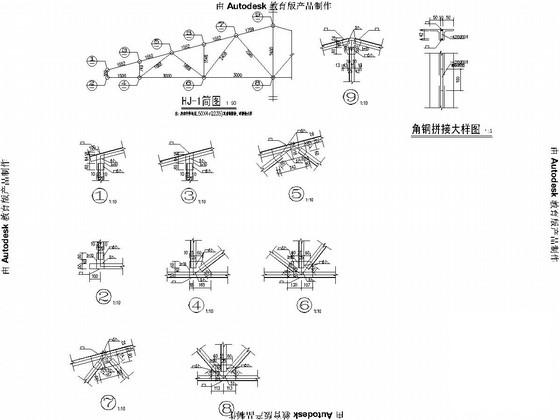

节点大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
