一份6层砌体结构宿舍楼结构CAD施工图纸（建筑）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.80kN/平方米
• 雪压：0kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

附件详情：该项目为1-8栋平立面相同的六层砌体结构宿舍楼项目，基础形式为条形基础，抗震设防烈度为7度，场地为Ⅲ类场地。

该资料包含：结构设计总说明，楼板配筋图，结构 平面布置图 ，基础详图， 楼梯详图 及全套建筑图等共计29张图。

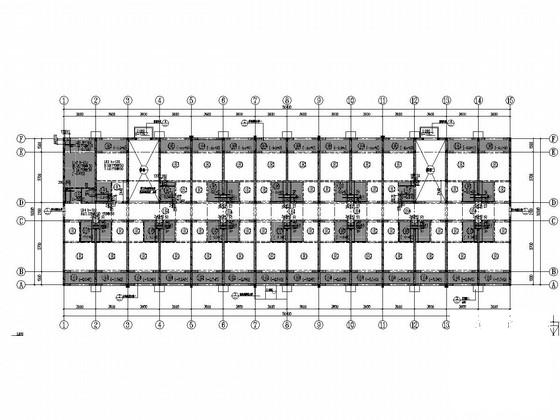

基础圈梁平面布置图

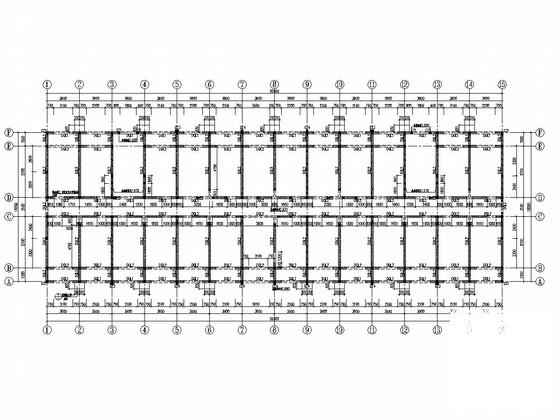

结构平面布置图

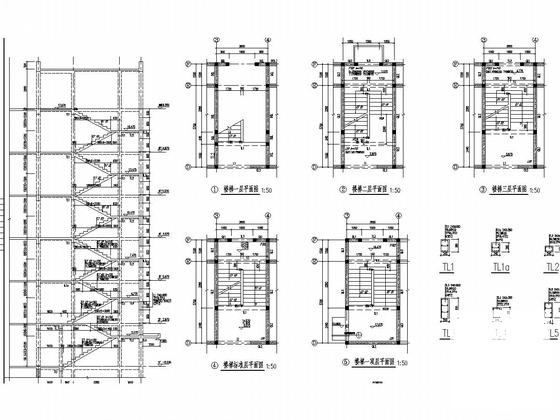

楼梯详图

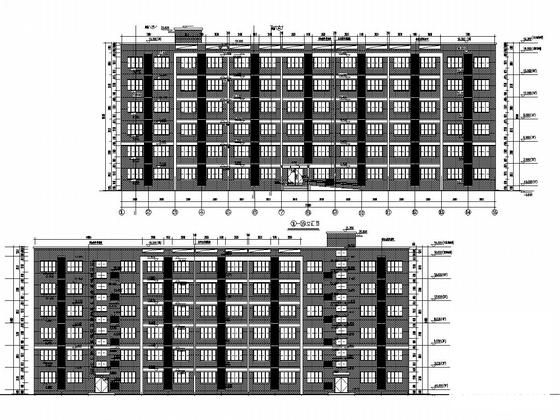

南北立面图

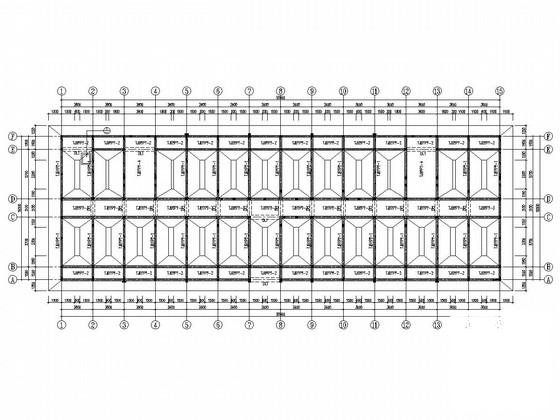

楼板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-4 11:51:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
