高层住宅楼采暖通风空调系统设计施工CAD大样图

一、项目概要：

本项目位于山东省，是一个高层住宅楼建筑，地上33层，总建筑面积19042.28平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，安装大样图，正压送风机布置平面图，设备管廊层布置平面图，采暖平面图，管井布置平剖面图，住宅采暖系统图等...

二、采暖、空调及通风系统：

1.该项目住宅采用低温热水地板辐射采暖系统，每户为独立的系统。户内设有集(分)水器.各层楼板均设埋管垫层,采暖管道均敷设在垫层内。
2.住宅采暖主立管敷设在管井内，1~16层为低区，17~33层为高区。立管为下供下回双管异程式。每户为独立的系统，系统形式为双管异程式。
3.住宅空调采用分体空调，室内外机位置及预埋套管规格及位置详建施.分体空调能效等级不应低于2级。
4.冬季采暖热水供回水温度为50/40°C,接自室外供热管网。
5.管廊层设置机械送、排风系统，送、排风量按3次/h计算；电梯机房设置机械排风系统，排风量按15次/h计算，自然进风...

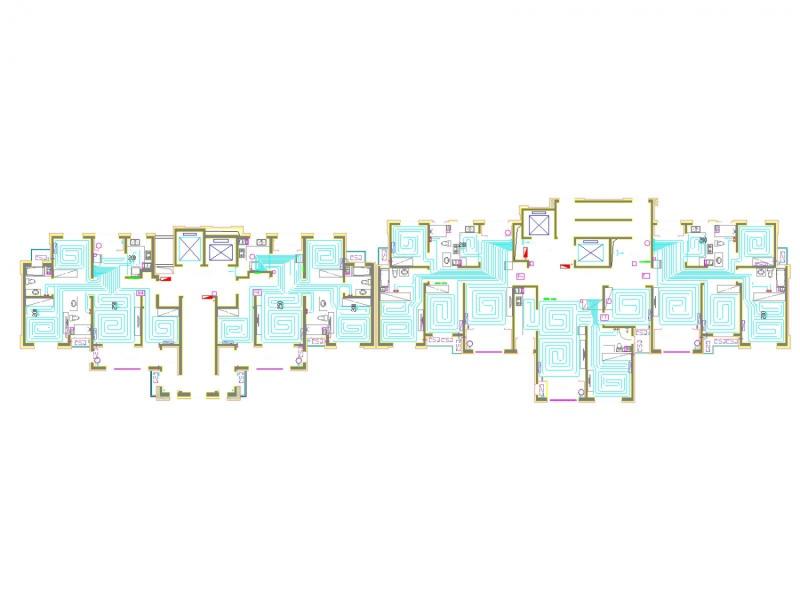

3~31层采暖平面图

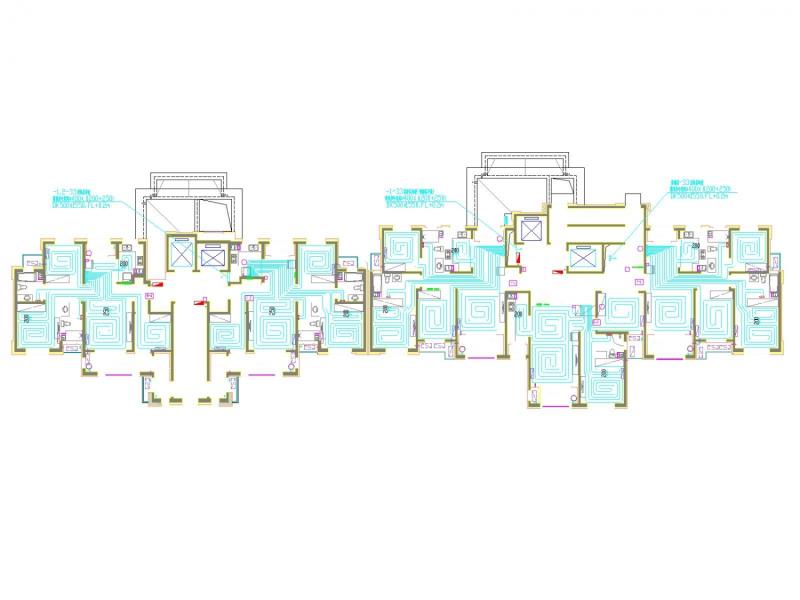

32~33层采暖平面图

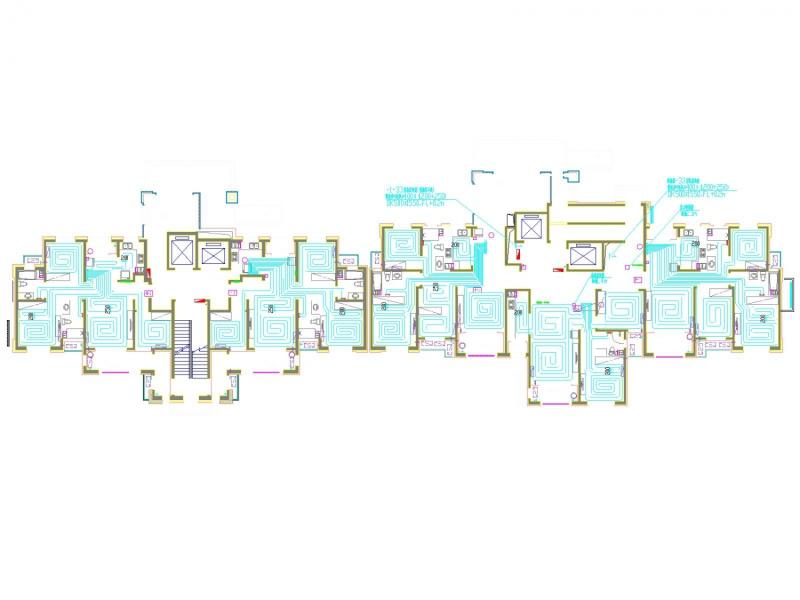

二层采暖平面图

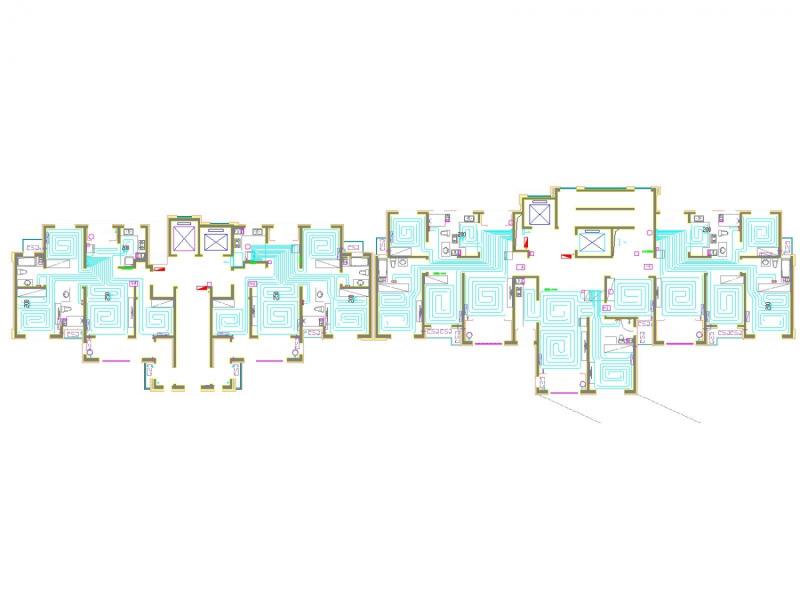

一层采暖平面图
