超高层办公塔楼通风空调系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:117000平方米
  • 建筑地上层数:56层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,复式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 通风空调设计说明
  • 风管平面图
  • 管路平面图
  • 空调通风设计统一图例
  • 塔楼空调系统流程图
  • 空调主机房大样图
  • 空调水系统图
  • .....

附件详情

一、项目概要:
本项目位于广州市,总建筑面积约11.7万平方米,建筑类别为办公楼,共56层,建筑高度为250m....
二、冷热源:
冷源采用离心式冷水机组...
三、空调系统:
1.空调水系统:该项目采用两管制变水量系统.垂直立管采用同程式,水平管道采用异程式系统。
2.冷冻水水泵系统分高低区。低区采用一次泵系统,变流量运行,高区在避难层设板换间,设置二级水泵。
3.办公室、会议室等小空间采用风机盘管,送风方式上送上回...
四、通风排烟系统:
机房采用机械补风,补风量不小于排风量的50%,换气次数为6次/h...

图纸共37张。

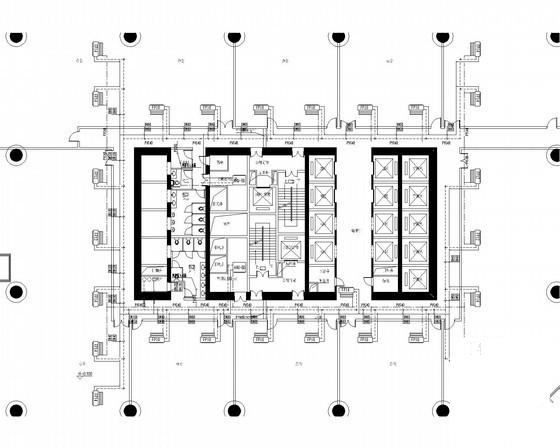

管路平面图

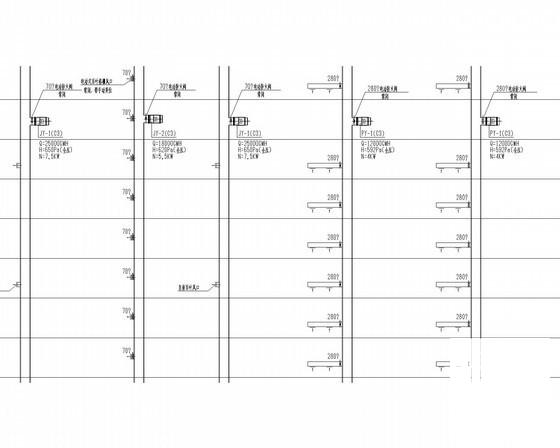

防排烟系统图

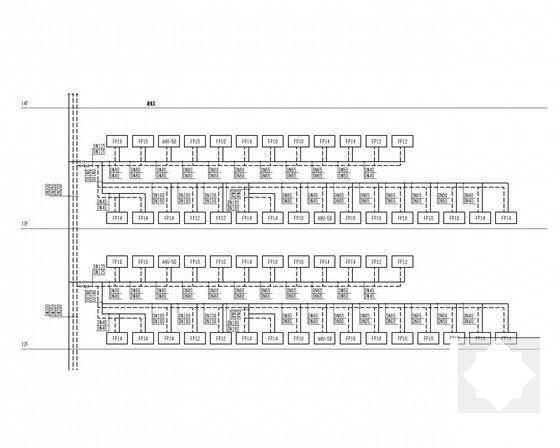

空调水系统图

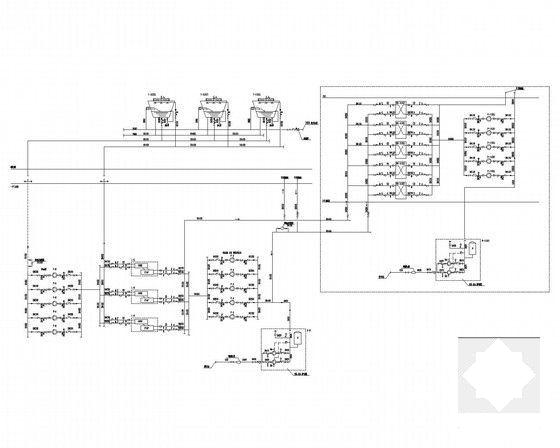

空调系统流程图

空调主机房二管路平面图

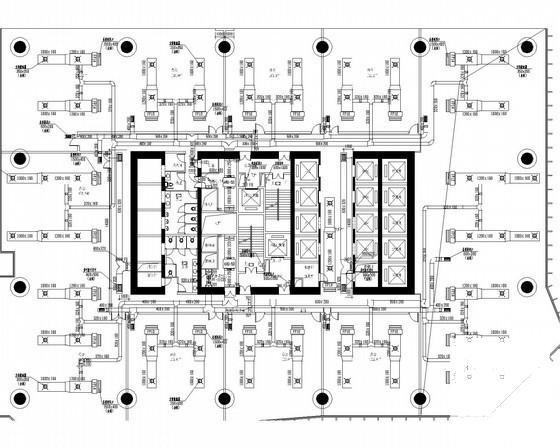

避难层风管平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 超高层设计 - 1
    超高层设计 - 1
  • 超高层设计 - 2
    超高层设计 - 2
  • 超高层设计 - 3
    超高层设计 - 3
  • 超高层设计 - 4
    超高层设计 - 4
  • 超高层设计 - 5
    超高层设计 - 5
  • 超高层设计 - 6
    超高层设计 - 6
  • 超高层设计 - 7
    超高层设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
