一份56层办公塔楼通风空调系统设计CAD施工图纸（夹层避难层）

ff6677 · 发表于 2020-3-13 23:11:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：超高层建筑
建筑设计面积：117000平方米
建筑地上层数：56层
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
水系统：单式泵,复式泵,变流量,双管制,同程式,异程式
送风方式：散流器送风
项目所在地：广东

附件详情

通风空调设计说明

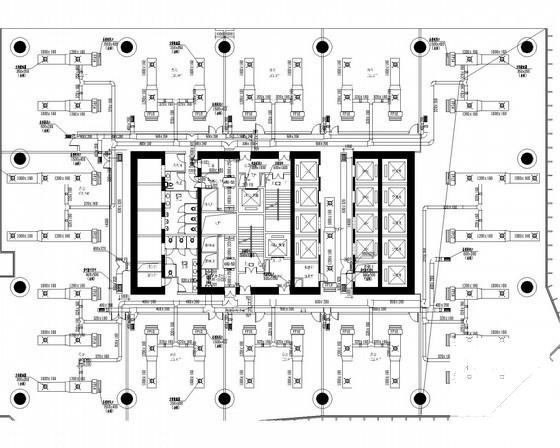

风管平面图
管路平面图
空调通风设计统一图例

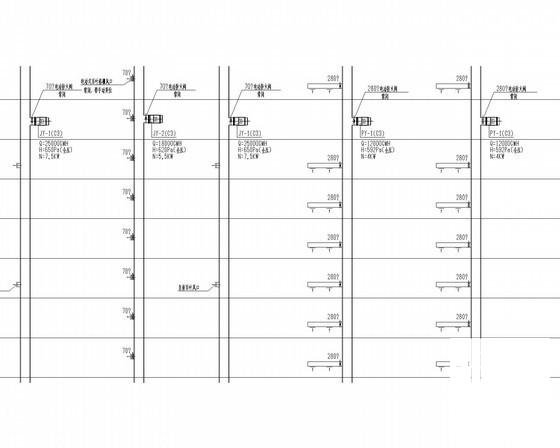

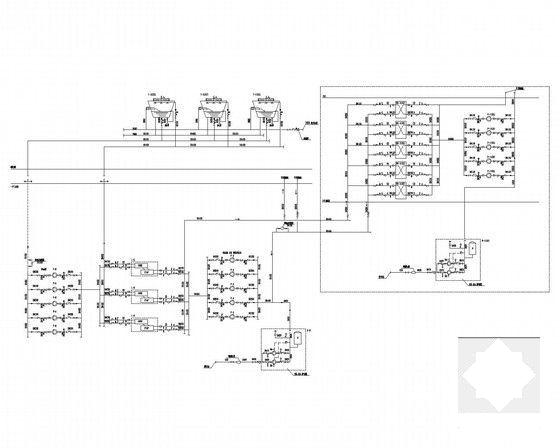

塔楼空调系统流程图
空调主机房大样图

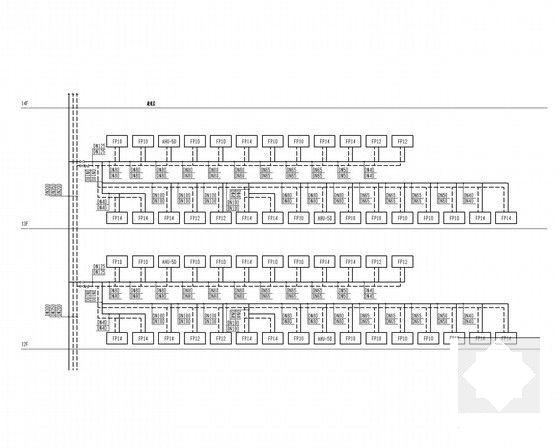

空调水系统图
.....

附件详情

一、项目概要：
本项目位于广州市,总建筑面积约11.7万平方米,建筑类别为办公楼，共56层，建筑高度为250m....
二、冷热源：
冷源采用离心式冷水机组...
三、空调系统：
1.空调水系统：该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统。
2.冷冻水水泵系统分高低区。低区采用一次泵系统，变流量运行，高区在避难层设板换间，设置二级水泵。
3.办公室、会议室等小空间采用风机盘管,送风方式上送上回...
四、通风排烟系统：
机房采用机械补风，补风量不小于排风量的50%，换气次数为6次/h...

图纸共37张。

管路平面图

防排烟系统图

空调水系统图

空调系统流程图

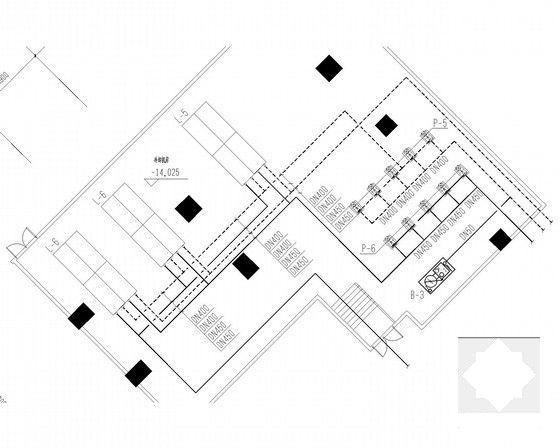

空调主机房二管路平面图

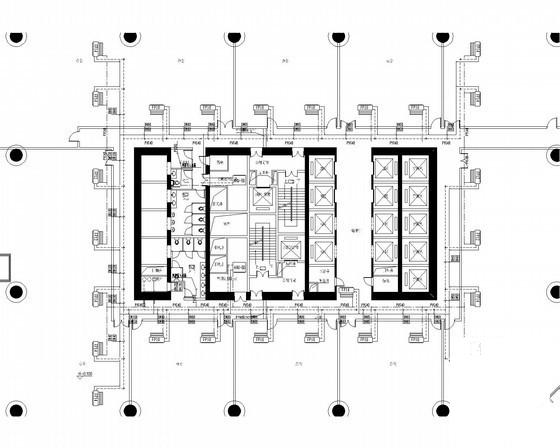

避难层风管平面图
