一份19层通信办公大楼空调通风设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 全空气系统：定风量
• 水系统：单式泵,双管制
• 项目所在地：广东

附件详情

• 资料目录
• 主要设备材料表
• 通风施工图设计说明
• 地下一层空调、通风及防排烟平面图
• 空调风系统平面图
• 空调水系统平面图
• 主楼屋顶空调、防排烟及通风平面图
• 主楼电梯机房层防排烟、通风平面图
• 电梯机房及水箱屋顶层防排烟、通风平面图
• 制冷系统原理图
• 机房排风系统平面图

附件详情

稿件为广东惠州某通信办公楼空调通风设计施工图纸，由国内某知名设计院设计。大楼地下1层，地上19层。设计范围包括大楼全年舒适性空调设计，大楼通风、防排烟设计。大厦采用集中制冷、供热，双水管加末端风机盘管或风柜的中央空调系统。其中大空间的展示厅等采用低风速定风量的风柜系统，办公室等小空间房间采用风机盘管家新风系统……

，图纸共34张。

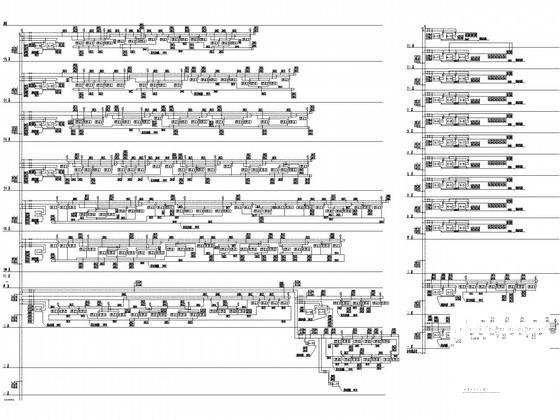

冷冻水系统示意图

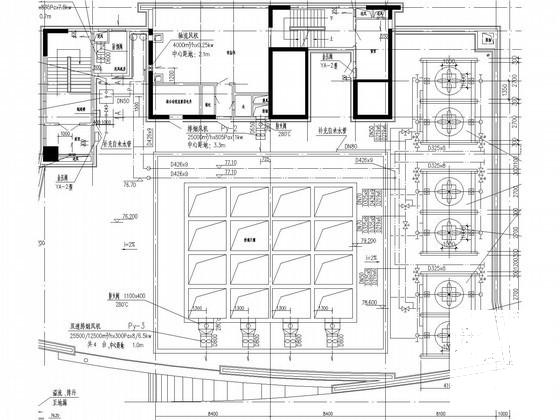

主楼屋顶空调、防排烟及通风平面图

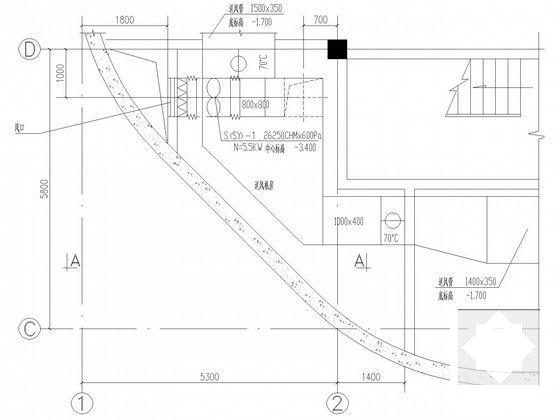

地下送风机房平面图

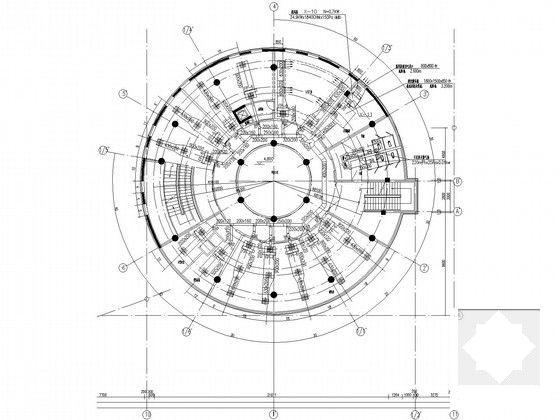

主楼空调系统平面图

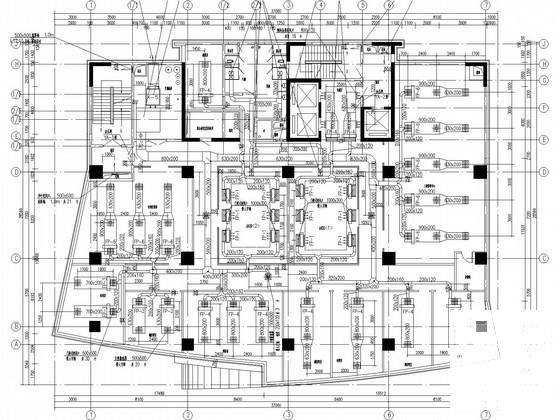

二层空调平面局部

图8

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
