一份11层四星酒店空调通风设计CAD施工图纸

tyuxxjjgg · 发表于 2020-2-28 23:08:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,酒店,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计面积：20000平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
设计内容：空调,通风,防排烟
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风,其他
节点大样：管道支吊架
项目所在地：安徽

附件详情

设计与施工总说明、图例
主要设备一览表

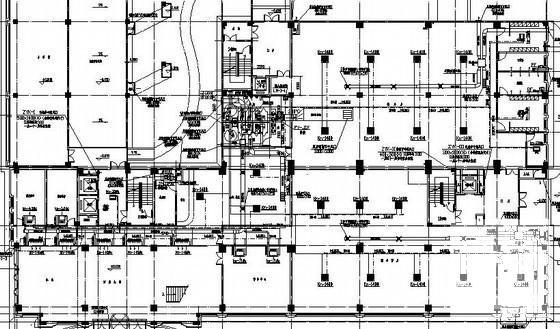

地下一层通风平面图
防烟竖向系统图
地下层排烟系统图

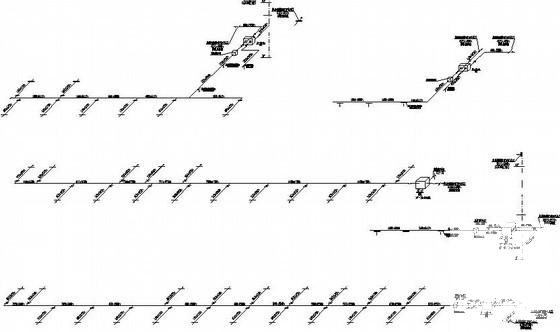

新风系统图
多联机空调系统示意图

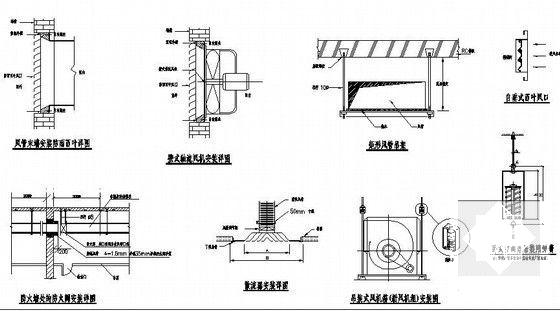

空调通风安装详图

附件详情

一、项目概要、设计范围及主要依据：“XX大酒店”是一坐集住宿、餐饮、娱乐为一体的经济型酒店，该项目地面积为8024平方米；建筑规模：总建筑面积为:地上16849.3平方米，地下为4680平方米，建筑层数为：地下一层，地上11层,建筑高度48.6米建筑耐火等级：一级；
二、设计内容：
a.裙楼设计夏季舒适性中央空调系统：采用变制冷剂多联分体式空气调节系统(即VRV系统)。五层至十一层的空调预留分体空调，室外机就近安装在各层设备平台处。新风选用全热交换器。
b.建筑物通风及防排烟系统：
1)、地下层汽车库采用双速排烟风机，根据防烟分区设置排风系统，利用汽车坡道补风。2)、地下一层高低压配电间采用排风风机，风机入口处安装全自动防火阀，以达到气体灭火时起停风机。

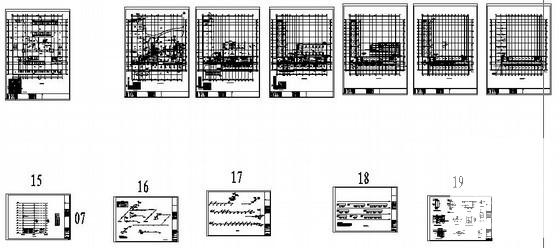

，共19张图纸。

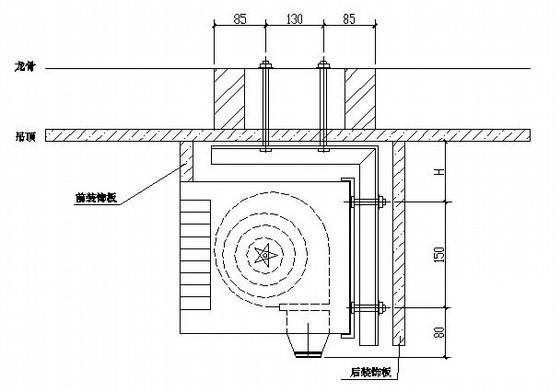

轴流式空气幕安装详图

新风系统图

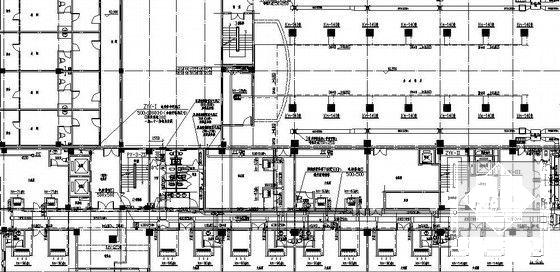

空调平面图
